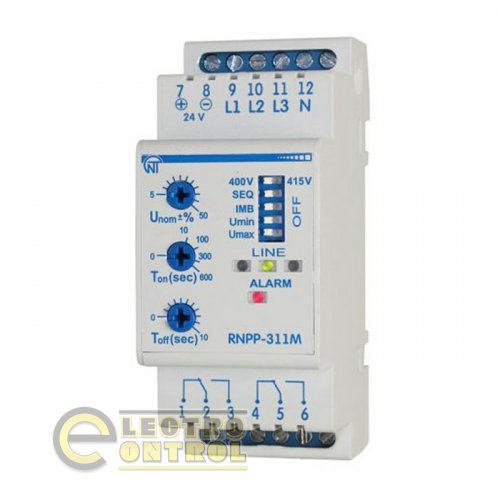

Трехфазное реле напряжения и контроля фаз РНПП-311М (24В)

ТРЕХФАЗНОЕ РЕЛЕ НАПРЯЖЕНИЯ И КОНТРОЛЯ ФАЗ РНПП-311M (24В)

РНПП-311М (24В) предназначено:

• для контроля допустимого уровня напряжения;
• для контроля правильного чередования и отсутствия слипания фаз;
• для контроля полнофазности и симметричности напряжения сети (перекоса фаз);
• для отключения нагрузки при некачественном напряжении сети;
• для контроля напряжения сети после отключения нагрузки и автоматического включения ее после восстановления параметров напряжения;
• для отражения аварии при возникновении аварийной ситуации и отображения наличия напряжения на каждой фазе.

RNPP-311M (24В) осуществляет контроль нуля косвенным методом. В изделии предусмотрены возможности регулировки параметров (порога срабатывания по напряжению, времени АПВ и времени задержки срабатывания защиты), выбора напряжения контролируемого сети (400 В или 415 В) и набора защитных функций. После восстановления параметров напряжения сети изделие снова включает нагрузку через время АПВ.

РНПП-311М (24В) работает в разных режимах:

• контроль минимального/максимального напряжения;
• контроль минимального напряжения;
• контроль максимального напряжения;
• контроль наличия фаз;
• контроль неправильного чередования и наличия слипания фаз;
• контроль перекоса фаз.

Контроль наличия фаз сохраняется в любом режиме работы. Во всех режимах работы изделие срабатывает при обрыве фаз или понижении напряжения ниже 100 B на одной или нескольких фазах за фиксированное время 0,2 с.

Изделие на выходе имеет две группы независимых выходных опрокидывающихся контактов (1-2-3, 4-5-6). В «ХОЛОДНОМ СОСТОЯНИИ» (изделие без напряжения, не подключено) контакты 1-2 (4-5) замкнуты, а контакты 2-3 (5-6) разомкнуты.

Когда реле погрузки срабатывает, отключение погрузки происходит путем разрыва цепи питания катушки МП через контакты 1-2 (4-5), за исключением режима «Контроль максимального напряжения», в котором изделие работает с обратной логикой включения.
