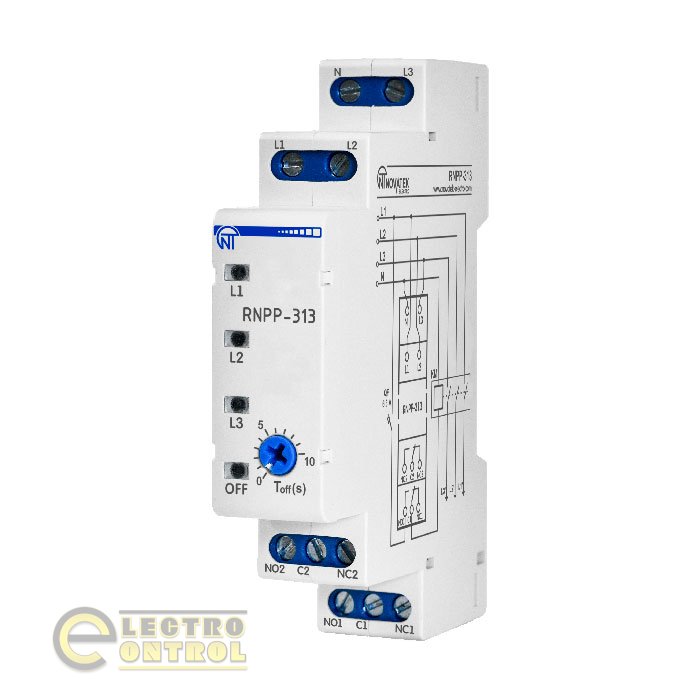

Трехфазное реле напраяжения и контроля фаз РНПП-313

Реле напряжения, перекоса и последовательности фаз РНПП-313 предназначено:

• для контроля допустимого уровня напряжения;
• для контроля правильного чередования и отсутствия слипания фаз;
• для контроля полнофазности и симметричности напряжения сети (перекоса фаз);
• для отключения нагрузки при некачественном напряжении сети;
• для контроля качества сетевого напряжения после выключения нагрузки и автоматического включения его после восстановления параметров напряжения;
• для отражения аварии при возникновении аварийной ситуации и отражения наличия напряжения на каждой фазе;
• для контроля обрыва нуля.

В изделии предусмотрены возможности регулировки времени задержки срабатывания защиты по перекосу фаз. После восстановления параметров напряжения сети изделие снова включает нагрузку через АПВ.

В изделии использован импульсный блок питания, позволяющий использовать РНПП-313 в цепях со значительными искажениями формы питающего напряжения.

РНПП-313 может работать в следующих режимах:

1. Контроль минимального напряжения: при снижении напряжения сети ниже 195 V защищаемое оборудование отключится от сети.
2. Контроль максимального напряжения: при повышении напряжения сети выше 260 V защищаемое оборудование отключится от сети.
3. Контроль наличия фаз: при обрыве одной из фаз защищаемое оборудование отключится от сети.
4. Контроль неправильного чередования и наличия слипания фаз: при неправильном подключении или при наличии слипания одной из фаз защищаемое оборудование отключится от сети.
5. Контроль перекоса фаз: при разности напряжений между фазами более 40 V защищаемое оборудование отключится от сети.
6. Контроль обрыва нуля: при обрыве нуля защищенное оборудование отключится от сети, и индикаторы LINE и OFF погаснут.

Контроль наличия фаз сохраняется в любом режиме работы изделия. Во всех режимах работы изделие срабатывает при обрыве фаз или понижении напряжения ниже 100 V на одной или нескольких фазах в течение фиксированного времени 0,25 секунды.
