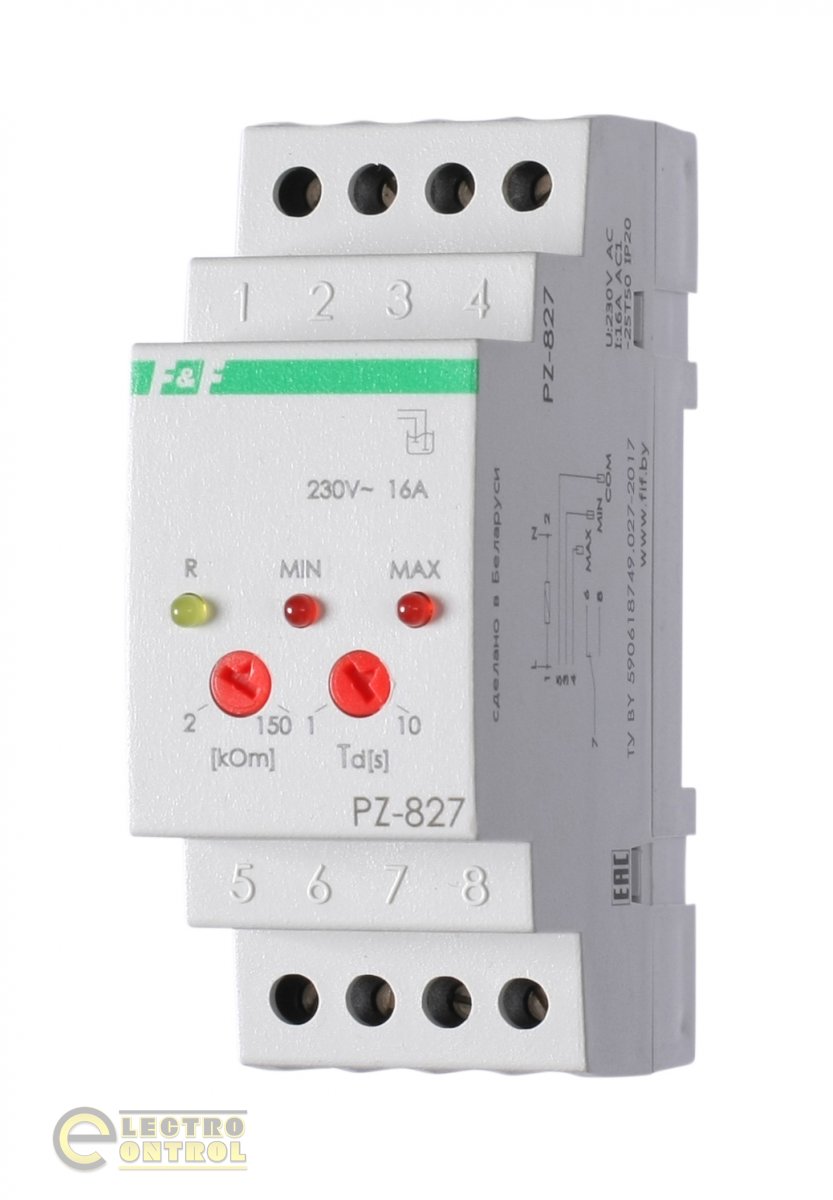

Реле рівня рідини F&F PZ-827 дворівневе

Два контрольовані рівні.

Напруга живлення 230 В, 50 Гц. Контакт 1NO/NC, 16 А.

Зонди рівня PZ2 у комплекті.

Призначення:

• Реле контролю рівня PZ-827 призначене для контролю та підтримки заданого рівня струмопровідних рідин у резервуарах, басейнах, водонапірних вежах тощо та керування електродвигунами насосного обладнання. Для контролю рівня реле використовує кондуктометричний спосіб. Для вимірювання рівня неелектропровідних рідин та сипких матеріалів застосовуються поплавкові або інші датчики, призначені для цих цілей.

Галузь застосування:

• Застосовується в системах автоматики та захисту управління зливом та наповненням резервуарів.

Особливості:

• Два рівні контролю рідини: мінімальний, максимальний;
• Напруга живлення 230 В, 50 Гц;
• Регульований діапазон опору 2 ... 150 кОм;
• регульована затримка часу спрацьовування 1…10 секунд;
• контакт 1NO/NC, максимальний струм навантаження 16 А;
• із зондами PZ2 у комплекті (3 шт.).

Принцип роботи:

Реле здійснює контроль мінімального (MIN) та максимального (МАХ) рівнів рідини в резервуарі. При досягненні рідиною в ємності певного рівня замикається електрод зонда (зонд MIN, зонд MAX) з електродом зонда COM, серед рідини протікає електричний струм, приводячи до спрацьовування реле. Налаштування чутливості зондів здійснюється регулюванням вхідного опору реле. Для захисту від хибних спрацьовувань, за наявності бризок, хвиль на поверхні рідини тощо. у реле контролю рівня є регулювання затримки часу спрацьовування. Зонди живляться змінною напругою, мають гальванічну розв'язку від мережі живлення та контактів управління навантаженням.
