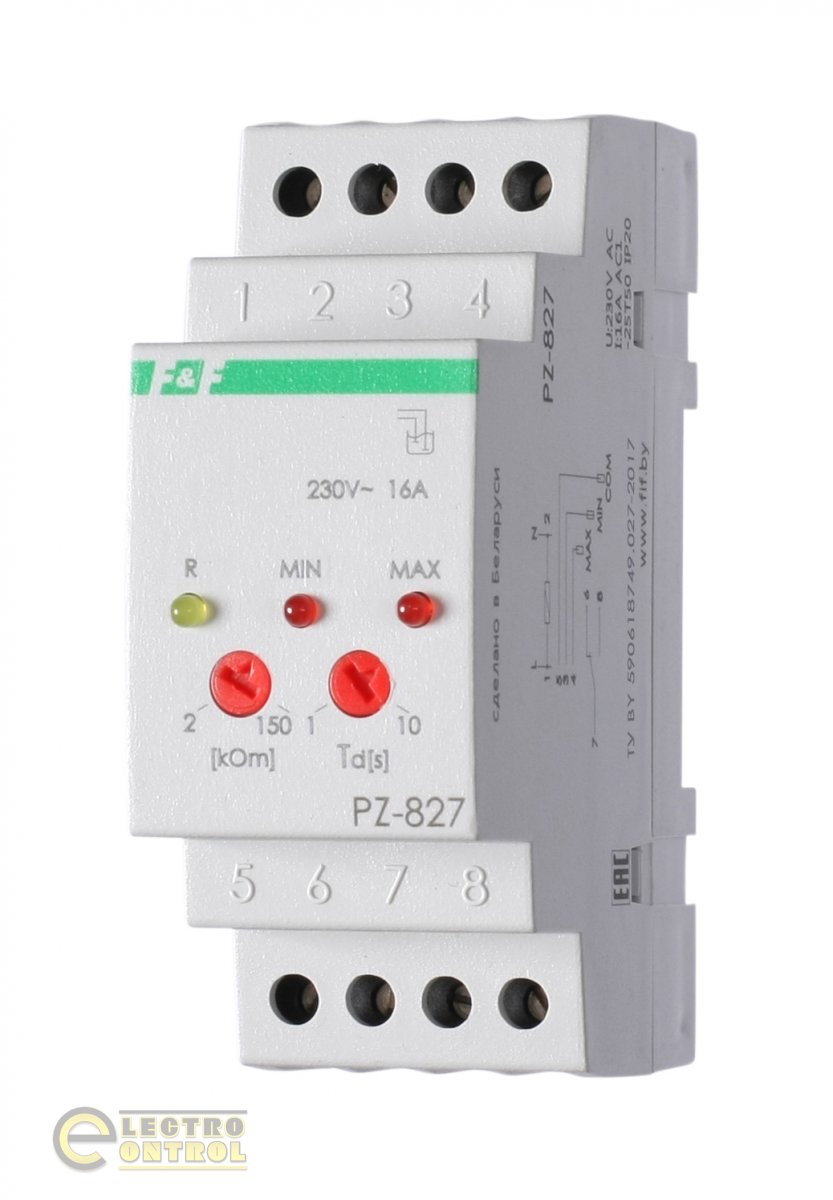

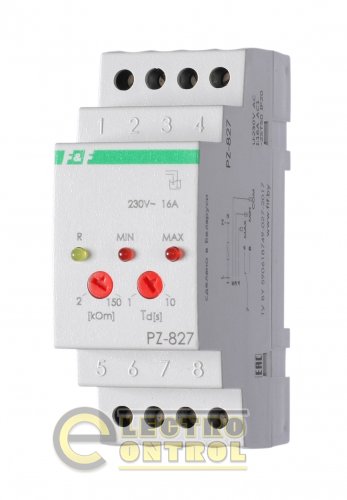

Реле уровня жидкости F&F PZ-827 двухуровневое

Два контролируемых уровня.

Напряжение питания 230 В, 50 Гц. Контакт 1NO/NC, 16 А.

Зонды уровня PZ2 в комплекте.

Назначение:

• Реле контроля уровня PZ-827 предназначено для контроля и поддержания заданного уровня токопроводящих жидкостей в резервуарах, бассейнах, водонапорных башнях и т.д. и управления электродвигателями насосного оборудования. Для контроля уровня реле использует кондуктометрический способ. Для измерения уровня неэлектропроводных жидкостей и сыпучих материалов применяются поплавковые или другие датчики, предназначенные для этих целей.

Область применения:

• Применяется в системах автоматики и защиты управления сливом и наполнением резервуаров.

Особенности:

• Два уровня контроля жидкости: минимальный, максимальный;
• Напряжение питания 230 В, 50 Гц;
• Регулируемый диапазон сопротивления 2 ... 150 кОм;
• регулируемая задержка времени срабатывания 1...10 секунд;
• контакт 1NO/NC, максимальный ток нагрузки 16 А;
• с зондами PZ2 в комплекте (3 шт.).

Принцип работы:

Реле осуществляет контроль минимального (MIN) и максимального (МАХ) уровней жидкости в резервуаре. При достижении жидкостью в емкости определенного уровня замыкается электрод зонда (зонд MIN, зонд MAX) с электродом зонда COM, среди жидкости протекает электрический ток, приводя к срабатыванию реле. Настройка чувствительности зондов осуществляется регулировкой входного сопротивления реле. Для защиты от ложных срабатываний, при наличии брызг, волн на поверхности жидкости и т.д. в реле контроля уровня имеется регулировка задержки времени срабатывания. Зонды питаются переменным напряжением, имеют гальваническую развязку от сети питания и контактов управления нагрузкой.
