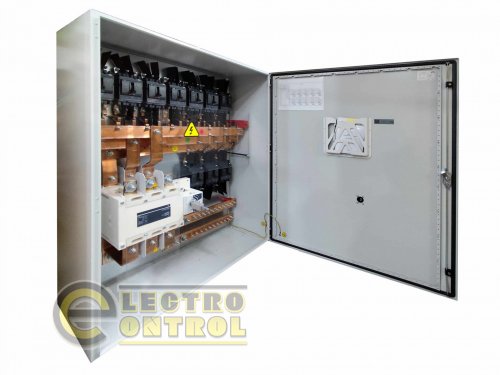

Щит розподільчий ЩРс-1000А збору потужності від інверторів
-
162092
ЩРс-380-10008537Під замовлення — тільки під замовлення
Доставка в будь-яке місто України протягом 2-3 робочих днів
Знижки постійним клієнтам- Ми працюємо по 100% передоплаті
- Мінімальна сума замовлення 500 грн
- Безготівковий розрахунок
- Онлайн оплата за реквізитами
Захист споживача
-
Характеристики
- Номінальний струм: 1000А
- Номінальна потужність: 527кВт
- Номінальна напруга: 400В
- Комплектація щитового обладнання, яка представлена на фото може не відповідати вказаній ціні і опису: !!!
- Країна виробник товару: Україна
♦ Умови оформлення замовлення на збирання щитового обладнання ♦
- Клієнт надсилає технічне завдання (у телефонному режимі, на електронну пошту, у соціальних мережах та ін.
- Відповідно до технічного завдання ми робимо комерційну пропозицію і відправляємо Вам її будь-яким каналом зв'язку
- Створюємо типовий договір на співпрацю з Вами
- Ви оплачуєте своє замовлення зручним для Вас способом відповідно рахунку виставленого нашою компанією
- Ми найближчим часом починаємо складання щитового обладнання (терміни можуть змінюватися в залежності від ступеня навантаження в нашій компанії)
- Після збирання щитовий виріб перевіряється нашими висококваліфікованими технічними фахівцями на коректність роботи
- Доставка за Вашою адресою обумовленим способом
- Монтаж та налагодження (якщо це передбачено в договорі)
- У комплекті зі щитовим обладнанням ми постачаємо таку документацію: паспорт на готовий виріб; схему електричну
- Все електрощитове обладнання проводиться згідно з технічними умовами ТУ У 27.1-42055633-001:2020
Компанія "Інсталл Групп" займається виробництвом щитового обладнання типу щит розподільчий ЩРс-1000А збору потужності від інверторів. Дане щитове обладнання представлене та реалізується в Інтернет-магазині «Електроконтроль». Складання щитів проводиться фахівцями високої кваліфікації у виробничому цеху компанії «Інсталл Групп». Проектування, складання та монтаж проводиться з урахуванням вимог ПУЕ, безпеки та ресурсозбереження.
Ціна вказана на сайті була прорахована з використанням обладнання та корпусу виробника ETI (Словенія), силові шини – мідні.
Щит розподільчий ЩРс-1000А збору потужності від інверторів призначений для збирання, з'єднання та розподілу потужності (з боку змінного струму АС) від групи мережевих або гібридних інверторів. Ці щити є невід'ємною частиною у складі сонячних електростанцій промислового чи комерційного типу.
Щит забезпечує безпечне підключення кількох інверторів до загальної шини змінного струму з подальшою передачею енергії головний розподільний щит ГРЩ або трансформаторну підстанцію ТП.
Даний вид щитового обладнання використовується у таких сферах:
- промислові та комерційні сонячні електростанції;
- дахові і наземні СЕС;
- енергетичні комплекси із кількома інверторами;
- об'єкти з підвищеними вимогами щодо надійності електропостачання.
Функції, які можна реалізувати за допомогою Щита розподільчого ЩРс-1000А збору потужності від інверторів:
- об'єднання вихідних ліній інверторів за АС 0,4 кВ;
- селективний захист кожного інверторного введення;
- комутація та відключення інверторів для сервісу або аварійних режимів;
- передача даних моніторингу (RS-485) до системи диспетчеризації;
- забезпечення надійної та безперервної роботи СЕС.

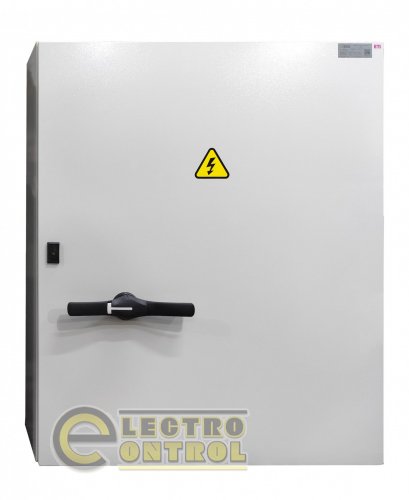

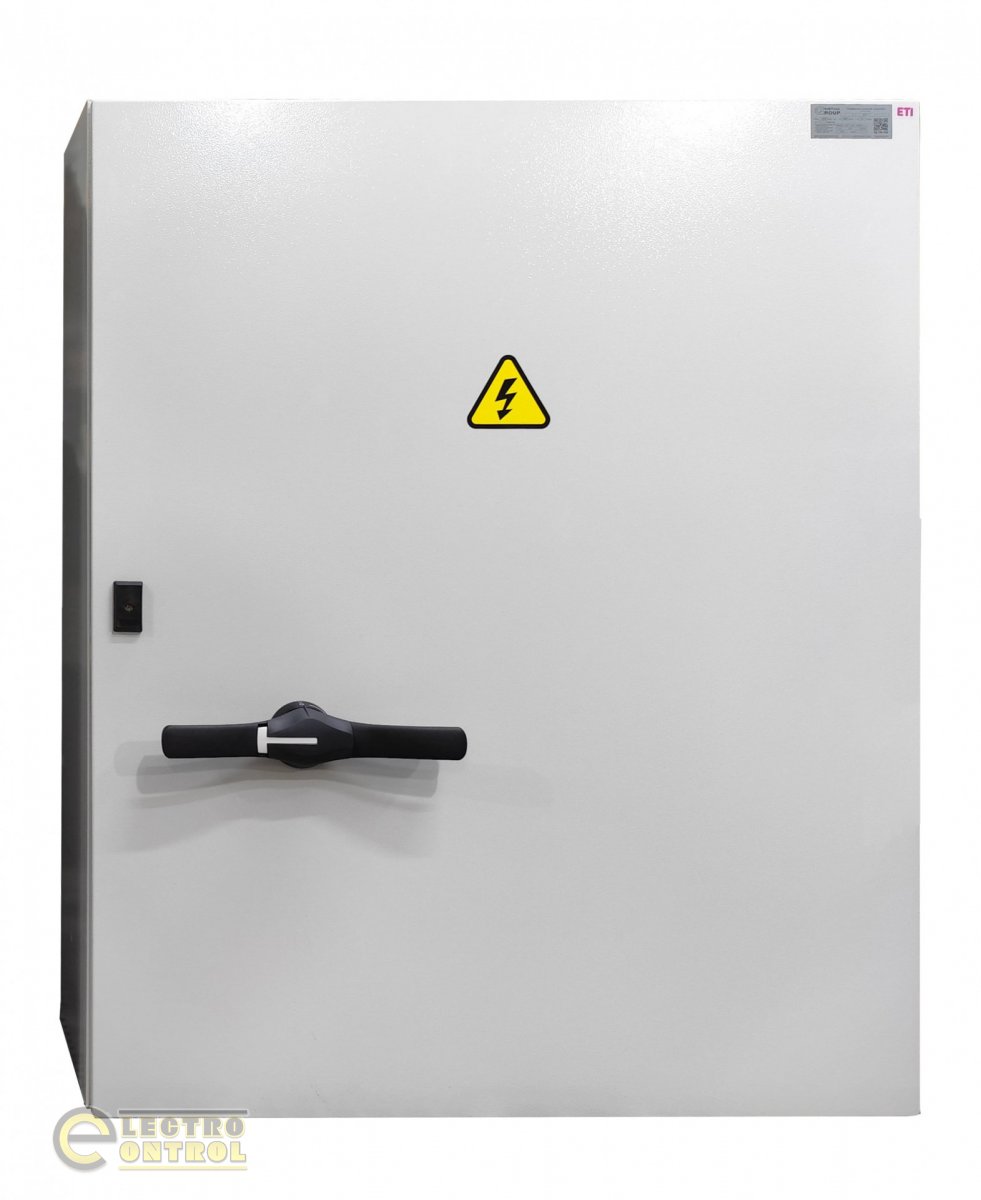

Габаритні розміри та зовнішній вигляд ЩРс-1000А:
.png)
Конструктивне виконання корпусу Щита розподільчого ЩРс-1000А збору потужності від інверторів:
- Розмір - 1200х1000х400мм (ШхВхГ)мм;
- Матеріал корпусу: металевий (можливість вибору товщини металу: 0,8 мм; 1 мм; 1,2 мм), нержавіюча сталь, ударостійкий АBS, ASA або PES пластик;
- Тип фарбування – порошкове, колір RAL7035 (за потреби можна вибрати інший колір під потреби замовника);
- Кліматичне виконання – IP66 (за бажанням замовника можна виконати корпус різного кліматичного виконання);
- Країна виробник – Україна;
- Виробник - ТОВ «Інсталл Групп».

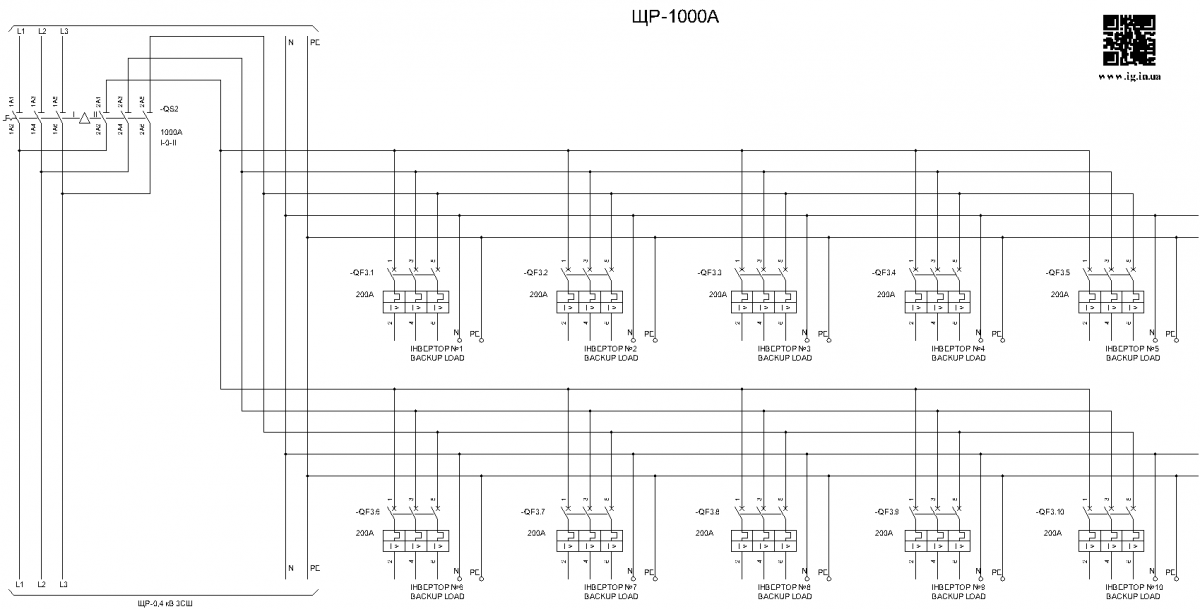

Схема управління Щита розподільчого ЩРс-1000А збору потужності від інверторів:
.png)
Принцип роботи цієї схеми Щита розподільчого ЩРс-1000А збору потужності від інверторів:

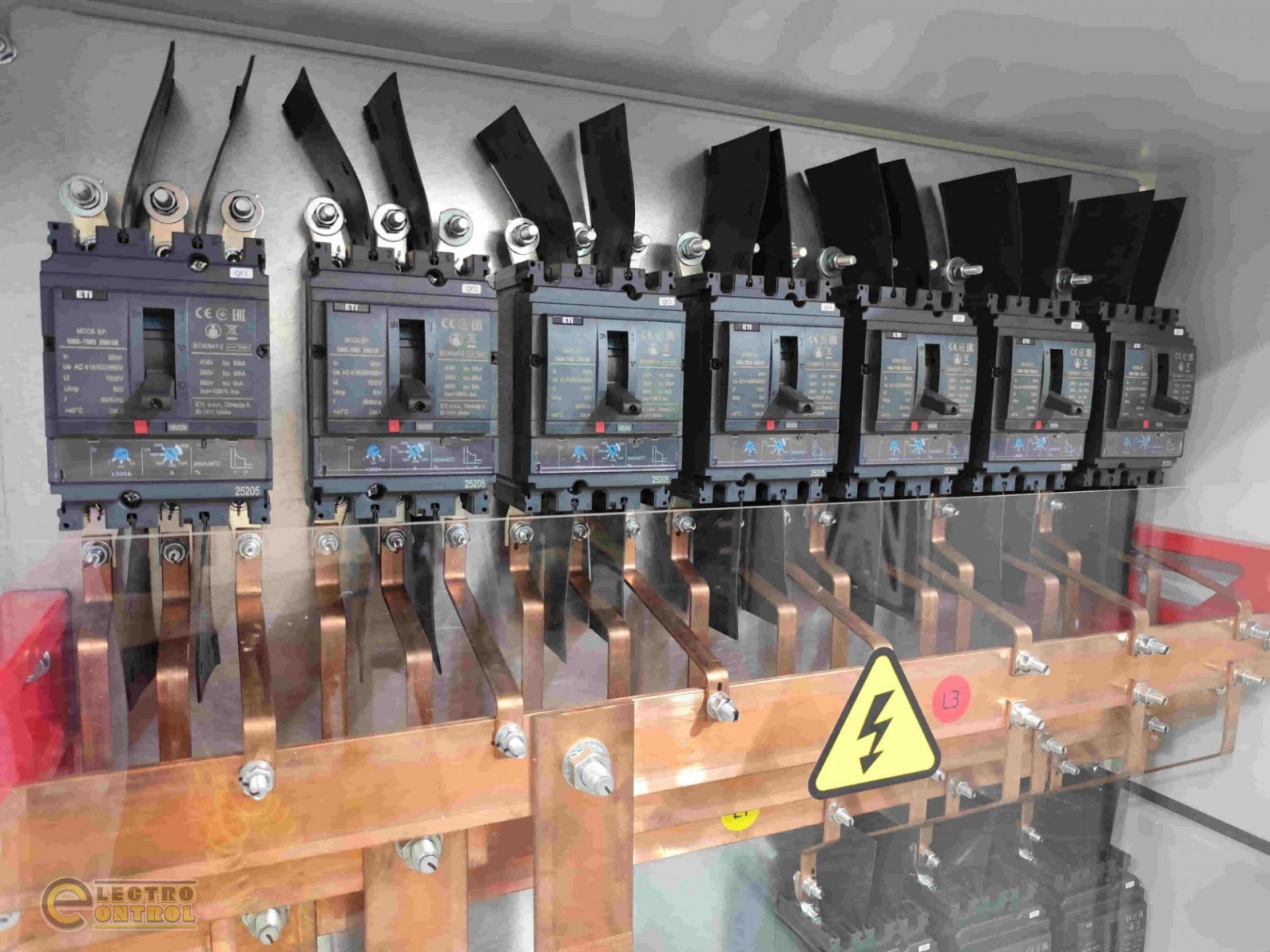

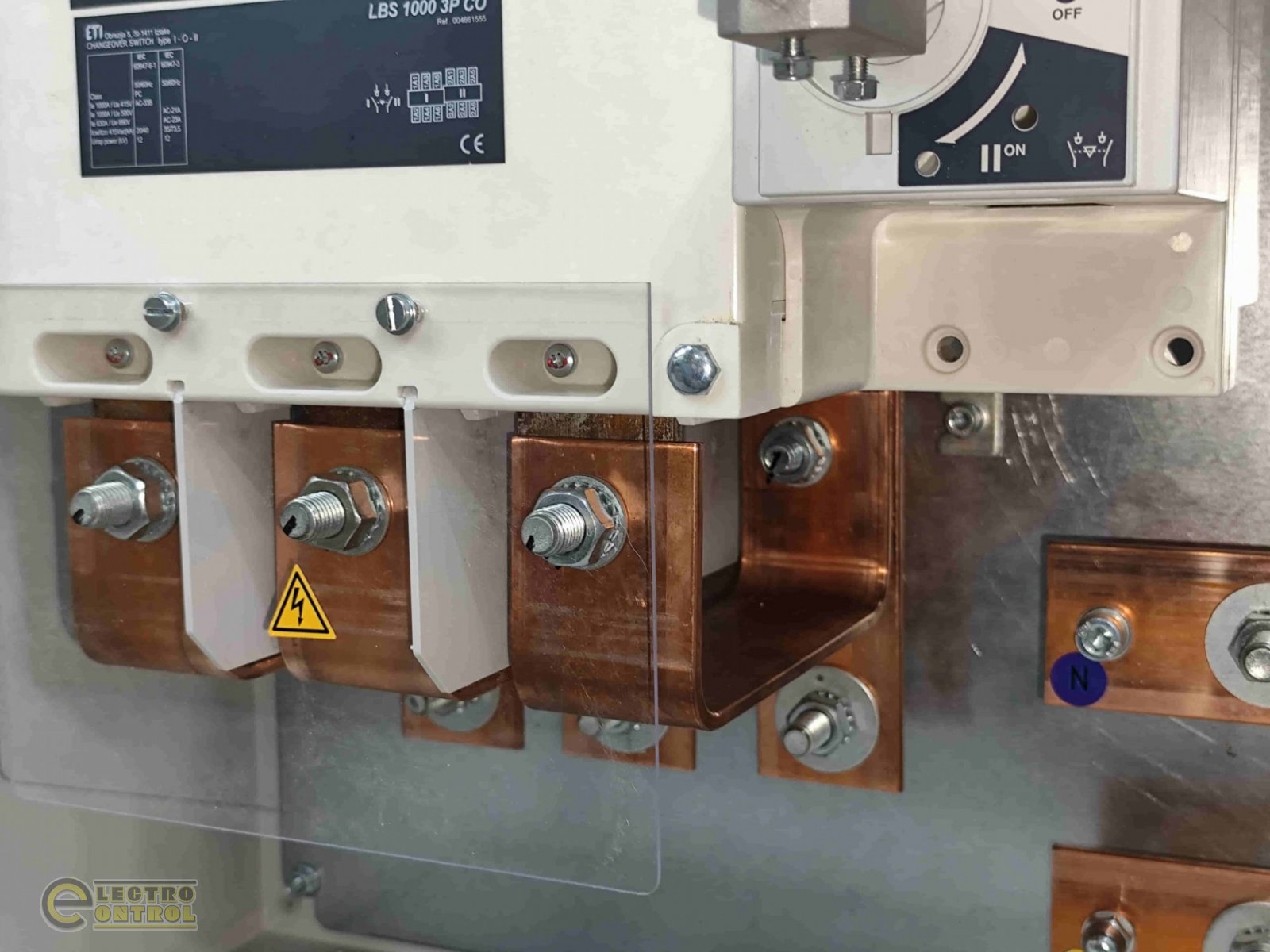

Кожний інвертор подає напругу 0,4кВ на свій автоматичний вимикач, після автомата енергія збирається на загальних силових шинах. З об'єднаних шин енергія через вступний вимикач-роз'єднувач QS2 передається далі. При аварії відключається лише пошкоджена лінія без впливу роботу інших інверторів.
У цих щитах також додатково можна забезпечити:
- захист обладнання від імпульсних перенапруг за допомогою установки в щиті УЗІПу;
- моніторинг та контроль роботи кожного інвертора за допомогою інтерфейсу RS-485 (має бути вбудований у кожен інвертор).
Ціна, вказана на сайті, була прорахована з використанням обладнання виробника ЕТІ. При складанні даного щитового обладнання можна використовувати наступних європейських виробників: Eaton (США), ЕТI (Словенія), ABB (Німеччина), Schneider Electric (Франція), Hager (Німеччина) та ін. А також з інших бюджетних іменитих брендів: CHINT (Китай), CNC (Китай), UEC (Україна), АСКО-УКРЕМ (Україна), Промфактор (Україна) і т.д.
