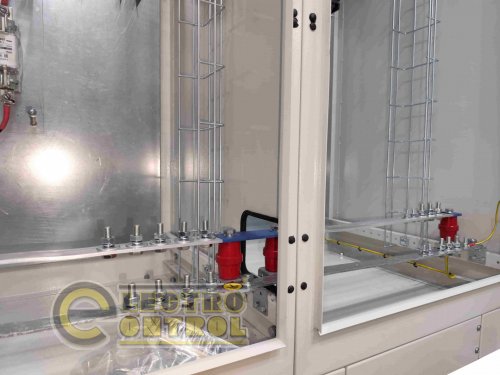

Щит розподільчий ЩРс-250А для інверторних систем

  ♦ Умови оформлення замовлення на збирання щитового обладнання ♦

1. Клієнт надсилає технічне завдання (у телефонному режимі, на електронну пошту, у соціальних мережах та ін.
2. Відповідно до технічного завдання ми робимо комерційну пропозицію і відправляємо Вам її будь-яким каналом зв'язку
3. Створюємо типовий договір на співпрацю з Вами
4. Ви оплачуєте своє замовлення зручним для Вас способом відповідно рахунку виставленого нашою компанією
5. Ми найближчим часом починаємо складання щитового обладнання (терміни можуть змінюватися в залежності від ступеня навантаження в нашій компанії)
6. Після збирання щитовий виріб перевіряється нашими висококваліфікованими технічними фахівцями на коректність роботи
7. Доставка за Вашою адресою обумовленим способом
8. Монтаж та налагодження (якщо це передбачено в договорі)
9. У комплекті зі щитовим обладнанням ми постачаємо таку документацію: паспорт на готовий виріб; схему електричну
10. Все електрощитове обладнання проводиться згідно з технічними умовами ТУ У 27.1-42055633-001:2020

---

   Даний вид щитового обладнання використовується у таких сферах:

• промислові та комерційні сонячні електростанції;
• дахові і наземні СЕС;
• енергетичних комплексах із кількома інверторами;
• об'єкти з підвищеними вимогами щодо надійності електропостачання

   Функції, які можна реалізувати за допомогою Щита розподільчого ЩРс-250А для інверторних систем:

• резервування живлення
• об'єднання вихідних ліній інверторів за АС 0,4 кВ;
• захист обладнання та навантаження;
• забезпечення надійного та безперервного живлення споживачів;
• передача даних моніторингу (RS-485) до системи диспетчеризації.

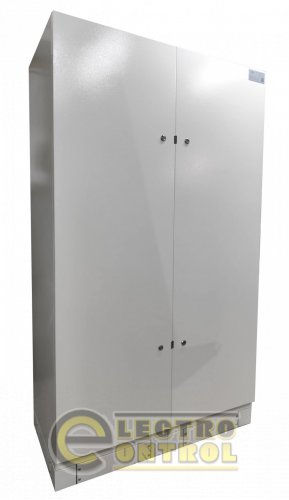

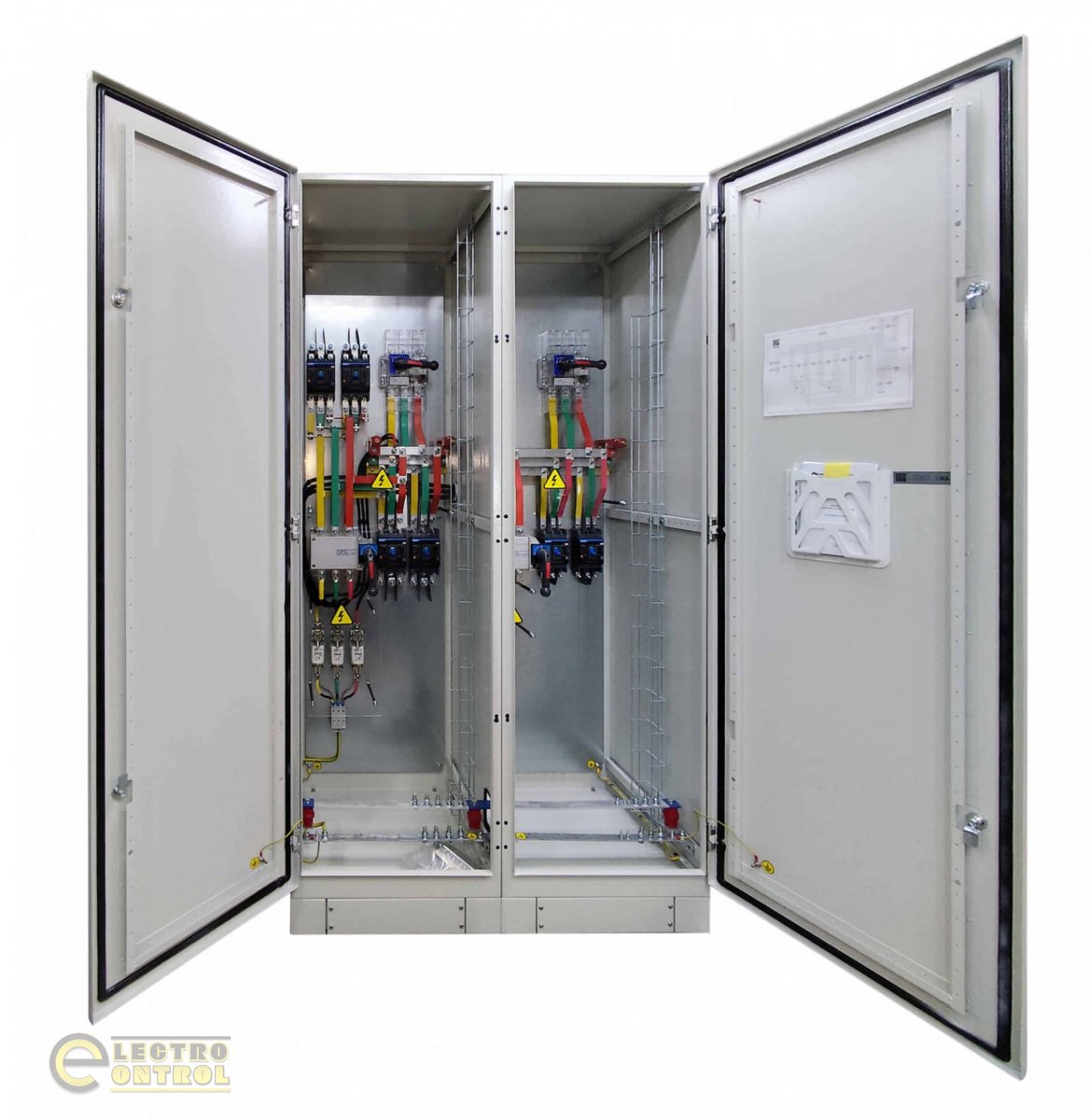

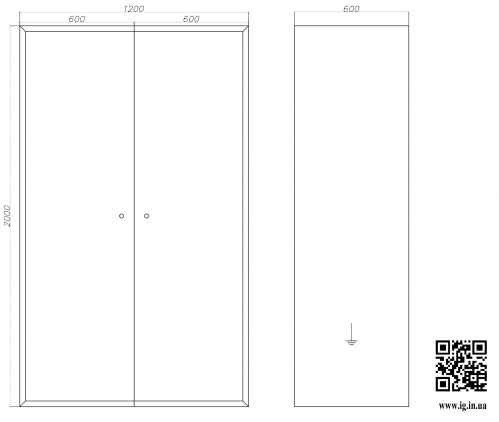

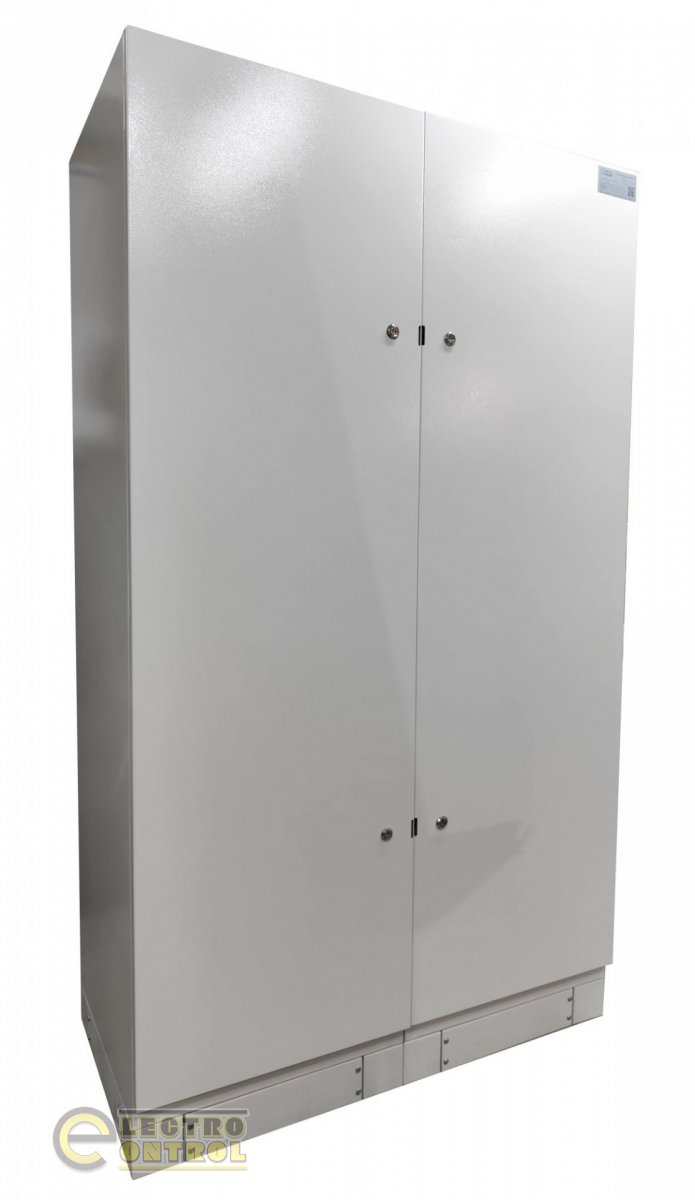

Габаритні розміри та зовнішній вигляд ЩРс-250А:

    Конструктивне виконання корпусу Щита розподільчого ЩРс-250А для інверторних систем:

• Розмір - 1200х2000х600мм (ШхВхГ)мм;
• Матеріал корпусу: металевий (можливість вибору товщини металу: 0,8 мм; 1 мм; 1,2 мм), нержавіюча сталь, ударостійкий АBS, ASA або PES пластик;
• Тип фарбування – порошкове, колір RAL7035 (за потреби можна вибрати інший колір під потреби замовника);
• Кліматичне виконання – IP54 (за бажанням замовника можна виконати корпус різного кліматичного виконання);
• Країна виробник – Україна;
• Виробник - ТОВ «Інсталл Групп».

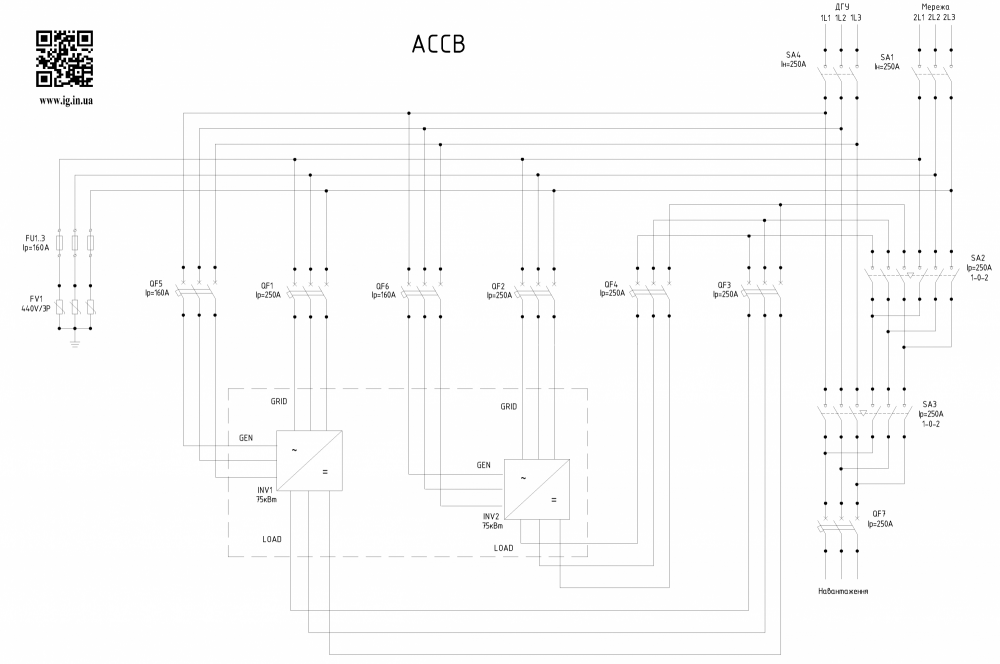

Схема управління Щита розподільчого ЩРс-250А для інверторних систем:

Принцип роботи цієї схеми Щита розподільчого ЩРс-250А для інверторних систем:
