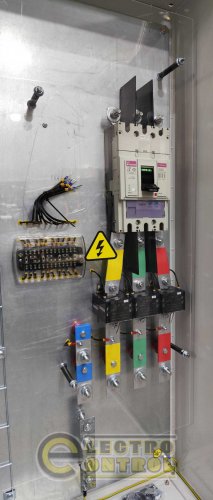

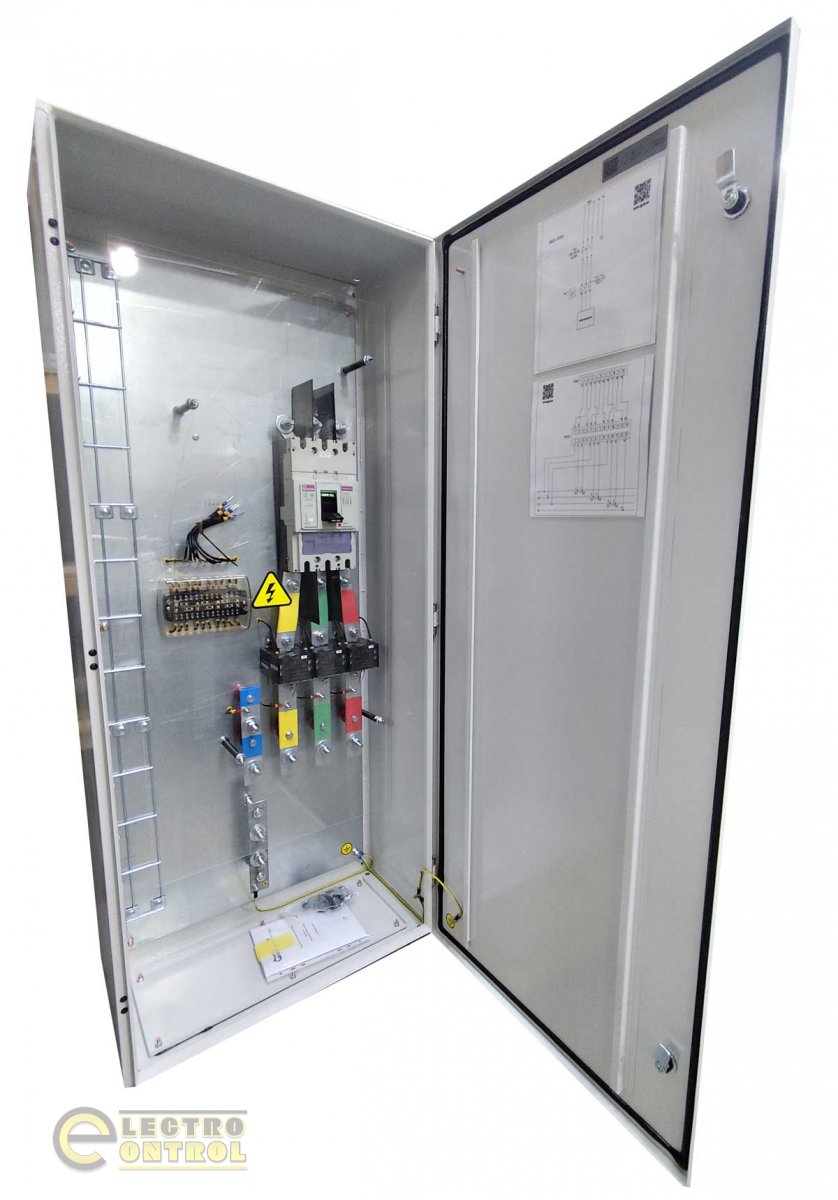

Ящик ввідний-обліковий ЯВО-300А (ШO-300А)

 ♦Умови оформлення замовлення на збирання щитового обладнання♦

1. Клієнт видає технічне завдання (у телефонному режимі, на електронну пошту, у соціальних мережах та ін.)
2. Відповідно до технічного завдання ми готуємо комерційну пропозицію та відправляємо Вам її будь-яким каналом зв'язку
3. Створюємо типовий договір на співпрацю з Вами
4. Ви оплачуєте своє замовлення зручним для Вас способом, згідно з виставленим рахунком нашою компанією
5. Ми найближчим часом починаємо складання щитового обладнання (терміни можуть змінюватися в залежності від ступеня навантаження в нашій компанії)
6. Після збирання щитовий виріб перевіряється нашими висококваліфікованими технічними фахівцями на коректність роботи
7. Доставка за Вашою адресою обумовленим способом
8. Монтаж та налагодження (якщо це передбачено в договорі)
9. У комплекті зі щитовим обладнанням ми постачаємо таку документацію: паспорт на готовий виріб; схему електричну
10. Все електрощитове обладнання проводиться згідно з технічними умовами ТУ У 27.1-42055633-001:2020

     Основне призначення ввідно-облікового ящика ЯВО-300А (ШО-300А) полягає в прийомі, розподілі та обліку електроенергії (як активної, так і реактивної) з номіналом напруги 380/220В трифазного змінного струму з частотою 50Гц, також служить для захисту електричних ланцюгів, що відходять від перевантажень і струмів короткого замикання. Вступно-обліковий ящик ЯВУ використовується в системах заземлення типу TN-S (система електроживлення, яка суворо відокремлює робочу нейтраль N від виділеної захисної лінії PE), TN-C-S (подача живлення здійснюється із застосуванням комбінованого «PEN», який з'єднується з глухозаземленою нейтраллю) .

      Конструктивна особливість даної серії ЯВУ-300А полягає в тому, що підключення до лічильника електроенергії здійснюється через трансформатори струму (трансформаторне підключення), це дає можливість вести облік електроенергії в електричних ланцюгах з великим номіналом струму.

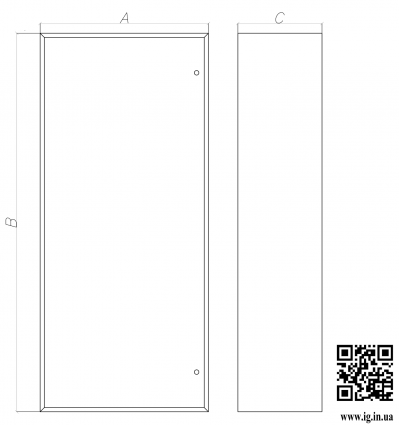

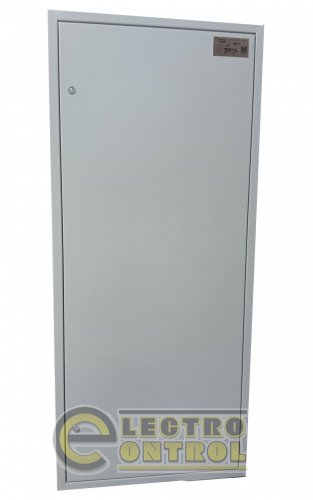

Зовнішній вигляд та габаритні розміри ЯВО-300А (ШО-300А):

Конструктивне виконання корпуса щита ЯВО-300А:

• Розміри - 600х1400х300мм (ШхВхГ)мм
• Матеріал корпусу: металевий (можливість вибору товщини металу: 0,8 мм; 1 мм; 1,2 мм), нержавіюча сталь, ударостійкий АBS, ASA або PES пластик;
• Для запобігання несанкціонованому втручанню до струмоведучих частин у щиті встановлюються конструктив для пломбування обліку, тим самим не даючи можливість впливати ззовні на прилад обліку
• Тип фарбування – порошкове, колір RAL7035 (при необхідності можна вибрати інший колір під потреби замовника)
• Кліматичне виконання – IP54 (за бажанням замовника можна виконати корпус різного кліматичного виконання)
• Країна-виробник – Україна
• Виробник - ТОВ «Інсталл Групп»

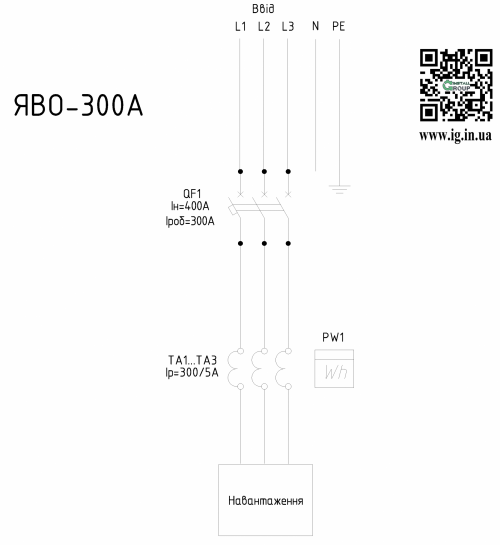

Схема ввідно-облікового ящика ЯВО-300А (ШО-300А):

     Основний комплект обладнання, яке входить в ЯВО-300А:
