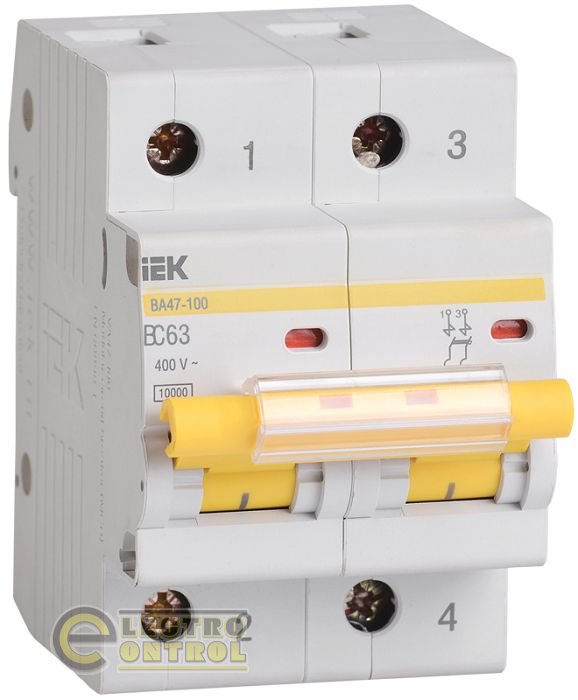

Автоматичний вимикач UEK (IEK) ВА47-100 MVA40-2-050-C 2p C 50А 10 кА AC

Автоматические выключатели ВА47-100 предназначены для защиты распределительных и групповых цепей, имеющих активную и индуктивную нагрузки.

Рекомендуются к применению во вводно-распределительных устройствах бытовых и промышленных электроустановок.

80 типоисполнений на 10 номинальных токов.

Преимущества

• Два типа защиты от перегрузки и короткого замыкания.

• Полный комплект дополнительных устройств с возможностью простой самостоятельной установки:

– контакт состояния КС47;

– контакт состояния КСВ47;

– расцепитель минимального напряжения РМ47;

– расцепитель независимый РН47.

• Независимый индикатор положения контактов.

• Защёлка на DIN-рейку с двойным фиксированным положением.

• Широкий диапазон рабочих температур от –40 °С до +50 °С.

• Усовершенствованная более широкая рукоятка выключателя с увеличенной площадью контакта.

• Насечки на контактных зажимах снижают тепловые потери и увеличивают механическую устойчивость соединения.

• Увеличенная коммутационная способность 10 кА позволяет устанавливать автоматические выключатели ВА47-100 в качестве вводных автоматических выключателей.

Технические характеристики

Соответствуют стандартам	ДСТУ IEC 60898-1:2005, ТУ 2000 АГИЕ.641.235.003
Номинальное напряжение частотой 50 Гц, В	230/400
Номинальный ток In, А	50
Номинальная отключающая способность, А	10000
Напряжение постоянного тока, В/полюс	60
Характеристика срабатывания электромагнитного расцепителя	C
Число полюсов	2
Условия эксплуатации	УХЛ4
Степень защиты выключателя	IP20
Электрическая износостойкость, циклов В-О, не менее	6000
Механическая износостойкость, циклов В-О, не менее	20000
Максимальное сечение присоединяемых проводов, мм2	35
Наличие драгоценных металлов (серебро), г/полюс	0,9?1,2
Масса одного полюса, кг	0,15
Диапазон рабочих температур, °С	-40 ? +50
