Характеристики

  • Обладнання: диф. автомат
  • Номінальний струм, А: 10
  • Кількість полюсів: 4
  • Вимикаюча здатність, kA: 6 kA
  • Вимикаюча характеристика: З
  • Струм витоку, mA: 10
  • Тип: A
  • Серія: АВДТ34
  • Країна виробник товару: Китай

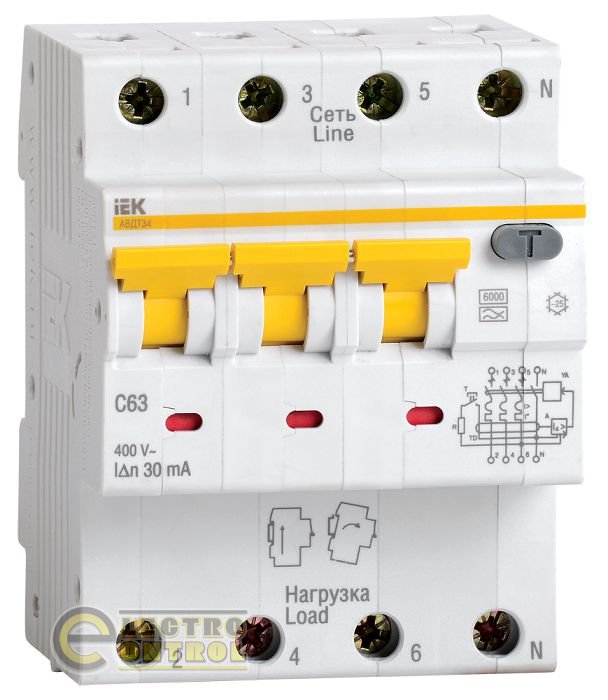

Автоматичні вимикачі диференціального струму АВДТ34 із вбудованим захистом від надструмів реагує не тільки на синусоїдальні змінні диференціальні струми, але й на пульсуючі постійні диференціальні струми. Джерелом пульсуючого токи є, наприклад, пральні машини з регуляторами швидкості, регулюються джерела світла, телевізори, відеомагнітофони, персональні комп'ютери й ін.

Автоматичні вимикачі диференціального струму АВДТ34 призначені для захисту людини від поразки електричним струмом при ушкодженні ізоляції електроустановок, для запобігання пожеж внаслідок протікання струмів витоку на землю й для захисту від перевантаження й короткого замикання в мережах змінного струму напругою 400 У и частотою 50 Гц.

Автоматичні вимикачі диференціального струму АВДТ34 випускаються в 4-полюсному виконанні на номінальні струми 6А, 10 А, 16 А, 25 А, 32 А и номінальні вимикаючі диференціальні струми 10 мА, 30 мА, 100 мА, 300 мА.

Переваги

  • Компактна конструкція автоматичного вимикача, управляється диференціальним струмом із вбудованим захистом від надструмів
  • Номінальний умовний струм короткого замикання 6000 А дозволяє встановлювати автоматичні вимикачі диференціального струму АВДТ34 в якості вступних автоматів захисту
  • Робоча характеристика при наявності диференціального струму - тип А, забезпечує універсальний захист від поразки струмом при випадковому ненавмисному дотику до провідника, і захист від струмів витоків.
  • Висока електрична зносостійкість - не менш 6000 включень.
  • Срібломісткі напайки на контактах
  • Різноманітний асортименти номінальних струмів (6 А, 10 А, 16 А, 25 А, 32 А) і номінальних вимикаючих диференціальних струмів (10 мА, 30 мА, 100 мА, 300 мА)
  • Індикатор положення контактів.
  • Розширений діапазон робочих температур від –25 °З до +40 °З.
  • Насічки на контактних затискачах знижують теплові втрати й збільшують механічну міцність з'єднання.
  • Ергономічна кнопка ТЕСТ для перевірки працездатності пристрою й правильності підключення.
  • Головні контакти 4-полюсного автоматичного вимикача диференціального струму АВДТ34 сконструйовані так, що нейтральний контакт замикається раніше й відключається пізніше, що дозволяє уникнути перекосу фаз напруги навантаження, аналогічно «обриву нуля» у мережі.
  • Можливість підключення:

    - універсального контакту стану КДУ60

    - розчіплювача незалежного РН 60

Технічні характеристики
Число полюсів 3Р+N
Наявність захисту від надструмів У кожному фазному полюсі
Номінальна робоча напруга Ue, В 400
Діапазон робочих напруг U, В 50?460
Номінальна частота мережі, Гц 50
Номінальний струм In, А 10
Номінальний вимикаючий диференціальний струм (уставка) I?n, мА 10
Номінальний не вимикаючий диференціальний струм I?n0, А 0,5I?n
Номінальна найбільша комутаційна здатність Icn, А 6000
Робоча характеристика у випадку диференціального струму зі складника постійного струму, тип А
Характеристика спрацьовування від надструмів, тип З
Механічна зносостійкість, циклів В- ПРО, не менш 10000
Електрична зносостійкість, циклів В- ПРО, не менш 6000
Максимальний перетин проведення, приєднується до затискачів, мм? 25
Наявність драг. металів: срібло, г/полюс 0,8
Маса, кг 0,4
Ступінь захисту за ДСТ 14254 (ПЕК 529) IP20
Кліматичне виконання й категорія розміщення за ДСТ 15150 УХЛ3.1
