Характеристики

  • Тип виробу: щит
  • Монтаж: зовнішній
  • Матеріал: метал
  • Внутрішнє наповнення: для установки лічильників
  • Кількість модулів: 3
  • Дверцята: непрозора
  • Висота: 395
  • Ширина: 310
  • Глибина: 150
  • Пиловологозахист: IP54
  • Серія: ЩУ

Призначені для складання увідно-облікових електрощитів із застосуванням модульної апаратури, для введення й обліку електроенергії в житлових і виробничих приміщеннях.

Переваги

  • Підвищена антикорозійна стійкість
  • Високоякісне зовнішнє покриття
  • Малогабаритна конструкція
  • Висока технологічність і простота складання
  • Зручність монтажу
  • Високий рівень електробезпечності
  • Сертифікат якості
  • Установка під відкритим небом
  • Вид установки: навісний
  • Товщина металу: 1,0 мм
  • Номінальний струм: 50 А
  • Тип покриття: ППК/шагрень
  • Колір: RAL 7032
  • Ступінь захисту: IP54
  • Кут відкриття двері: 120°
  • Тип застосовуються апаратів: модульні

Розшифрування позначень

ЩУ-1/1-0 74 В1 IP54

  • Щ - щит
  • В - обліковий
  • 1 або 3 - тип лічильника (одне-, трифазний)
  • 1 - кількість лічильників
  • 0 - номер модифікації
    • 0 - без оперативної панелі
    • 1 - з оперативною панеллю у вигляді дверцят
  • 7 - тип покриття
    • 7 - ППК/шагрень
  • 4 - колір фарби
    • 4 - RAL 7032
  • В1 - кліматичне виконання за ДСТ 15150
  • IP54 - ступінь захисту по ДЕРЖСТАНДАРТ 14254

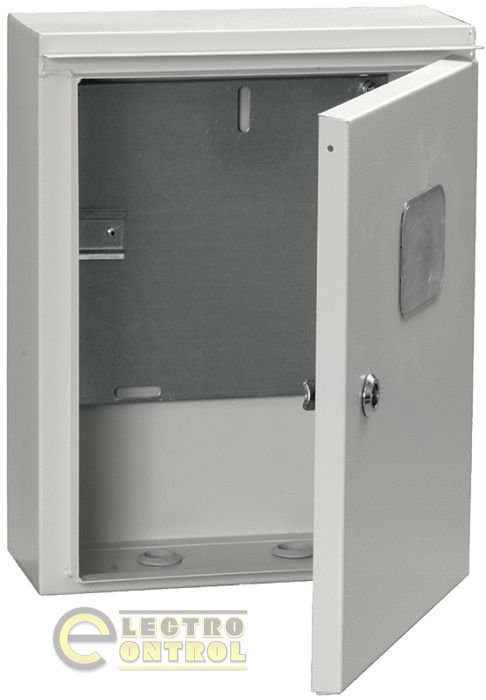

 На даній сторінці інтернет-магазину eschop (Електроконтроль), Ви можете ознайомитися й купити корпус металевий ЩУ-3/1-0 74 В1 IP54 395x310x150 (Вхшхг) MKM51-N-03-54 IEK. Такі корпуси з металу розраховані на введення, облік і розподіл електрики, установку обліково-розподільних електрощитів із застосуванням модульної техніки в житлових і промислових приміщеннях. Виявляють бездоганна протидія появі корозії завдяки якісному зовнішньому покриттю, мають дуже компактну конструкцію, тому такі корпуси з металу зручні в установці.

Переваги:
1. Дають можливість розмістити роздільно апарат відключення електроенергії (ВНL32) і апарат захисту (ВА47L29), крім цього ще обмежник імпульсних перенапруг (ОПС1).
2. Оперативну панель можна пломбувати в закритому стані.
3. Є панель, яка закриває електричні апарати й електролічильник. Ця оперативна панель монтується до корпуса завдяки спеціальним петлям і закривається одиночним замком.
4. Спеціальний козирок металевого корпуса не допускає влучення забруднень і води під час відкриття дверцята.
5. На оперативній панелі є вікно для зняття показань лічильника, а так само вилучення для зручності входу до захисного апарата.


Комплектація: сальники, знаки електробезпечності.


Технічні характеристики

  • Вид установки – навісний
  • Тип застосовуються апаратів - модульні
  • Колір - RAL – 7032
  • Тип покриття - порошкове, шагрень
  • Ступінь захисту - IP54
  • Кут відкриття двері - 120°
  • Товщина металу, мм - 1,0
  • Номінальний струм, А 50
  • Кліматичне виконання - В1
