Характеристики

  • Тип изделия: щит
  • Монтаж: наружный
  • Материал: металл
  • Внутреннее наполнение: для установки счетчиков
  • Количество модулей: 3
  • Дверца: непрозрачная
  • Высота: 395
  • Ширина: 310
  • Глубина: 150
  • Пылевлагозащита: IP54
  • Серия: ЩУ

Предназначены для сборки вводно-учетных электрощитов с применением модульной аппаратуры, для ввода и учета электроэнергии в жилых и производственных помещениях.

Преимущества

  • Повышенная антикоррозийная стойкость
  • Высококачественное наружное покрытие
  • Малогабаритная конструкция
  • Высокая технологичность и простота сборки
  • Удобство монтажа
  • Высокий уровень электробезопасности
  • Сертификат качества
  • Установка под открытым небом
  • Вид установки: навесной
  • Толщина металла: 1,0 мм
  • Номинальный ток: 50 А
  • Тип покрытия: ППК/шагрень
  • Цвет: RAL 7032
  • Степень защиты: IP54
  • Угол открытия двери: 120°
  • Тип применяемых аппаратов: модульные

Расшифровка обозначений

ЩУ-1/1-0 74 У1 IP54

  • Щ - щит
  • У - учетный
  • 1 или 3 - тип счетчика (одно-, трехфазный)
  • 1 - количество счетчиков
  • 0 - номер модификации
    • 0 - без оперативной панели
    • 1 - с оперативной панелью в виде дверцы
  • 7 - тип покрытия
    • 7 - ППК/шагрень
  • 4 - цвет краски
    • 4 - RAL 7032
  • У1 - климатическое исполнение по ГОСТ 15150
  • IP54 - степень защиты по ГОСТ 14254

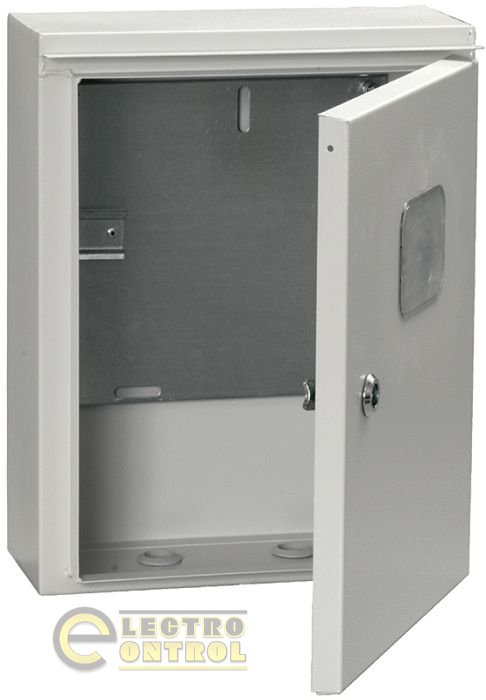

 На данной странице интернет-магазина eschop (Электроконтроль), Вы можете ознакомиться и купить корпус металлический ЩУ-3/1-0 74 У1 IP54 395x310x150 (ВхШхГ) MKM51-N-03-54 IEK. Такие корпуса из металла рассчитаны на ввод, учет и распределение электричества, установку учетно-распределительных электрощитов с применением модульной техники в жилых и промышленных помещениях. Оказывают безупречное противодействие появлению коррозии благодаря качественному наружному покрытию, имеют очень компактную конструкцию, поэтому такие корпуса из металла удобны в установке.

Преимущества:
1. Дают возможность разместить раздельно аппарат отключения электроэнергии (ВНL32) и аппарат защиты (ВА47L29), кроме этого еще ограничитель импульсных перенапряжений (ОПС1).
2. Оперативную панель можно пломбировать в закрытом состоянии.
3. Имеется панель, которая закрывает электрические аппараты и электросчетчик. Эта оперативная панель монтируется к корпусу благодаря специальным петлям и закрывается одиночным замком.
4. Специальный козырек металлического корпуса не допускает попадания загрязнений и воды во время открытия дверцы.
5. На оперативной панели есть окно для снятия показаний счетчика, а так же выемка для удобства входа к защитному аппарату.


Комплектация: сальники, знаки электробезопасности.


Технические характеристики

  • Вид установки – навесной
  • Тип применяемых аппаратов - модульные
  • Цвет - RAL – 7032
  • Тип покрытия - порошковое, шагрень
  • Степень защиты - IP54
  • Угол открытия двери - 120°
  • Толщина металла, мм - 1,0
  • Номинальный ток, А 50
  • Климатическое исполнение - У1
