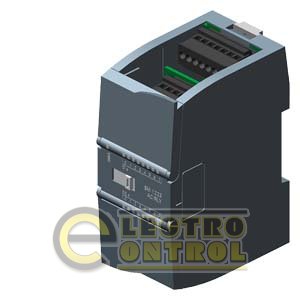

Модуль уведення аналогових сигналів SM1231, 4 входу

Сигнальные модули SM 1231 и платы SB 1231:

• Расширение системы ввода-вывода контроллера дополнительными каналами ввода аналоговых сигналов.
• Аналого-цифровое преобразование входных аналоговых сигналов контроллера и формирование цифровых величин, используемых центральным процессором в ходе выполнения программы.
• Исключительно короткие времена аналого-цифрового преобразования.
• Подключение аналоговых датчиков без использования промежуточных усилителей.
• Светодиод индикации состояния модуля DIAG. Зеленое свечение – нормальная работа, красное свечение – ошибка.
• Съемные терминальные блоки с позолоченными контактами под винт для подключения внешних цепей.

Модули SM 1231:

• Наличие 4- и 8-канальных модификаций.
• Программная настройка с возможностью выбора: - мониторинга напряжения питания электроники;  - частоты подавления помех/ времени интегрирования для всех каналов модуля; - вида (напряжение/ сила тока) входных сигналов для каждой пары каналов, - диапазона изменения входного сигнала для каждого канала; - степени сглаживания входных сигналов для каждого канала; - мониторинга выхода входного сигнала за верхнюю и/или нижнюю границу выбранного измерительного диапазона для каждого канала.
• Поддержка функций обновления встроенного программного обеспечения.
• Использование со всеми типами центральных процессоров, исключая CPU 1211C.
• Компактные пластиковые корпуса шириной 45 мм.
• Механическое кодирование съемных терминальных блоков (в модулях модификаций 6ES7 231-xxx32-0XB0 и выше).

Характеристики SM1231 6ES7231-4HD32-0XB0: Скачать

Руководство пользователя SIMATIC S7-1200: Скачать

Руководство по программированию SIMATIC S7-1200/S7-1500: Скачать

Каталог Siemens SIMATIC S7-1200: Скачать
