EPQS 122.23.17 LL Лічильник електроенергії

Опис електролічильника EPQS 122.23.17 LL

Електронний багатофункціональний лічильник електроенергії EPQS 122.23.17 LL призначений для обліку активної, реактивної та повної енергії у трифазних мережах змінного струму. Він підходить як для однотарифного, так і багатотарифного обліку.

Лічильники електроенергії відповідають наступним стандартам енергоефективності, що гарантує точне вимірювання кількості споживаної електроенергії:

• ГОСТ Р 52320-2005, ПЕК 62052-11, ГОСТ 22261-94;
• ГОСТ Р 52322-2005, ПЕК 62053-21:2003, ГОСТ 30207-94;
• ГОСТ Р 52323-2005, ПЕК 62053-22:2003, ГОСТ 30206-94;
• ГОСТ Р 52425-2005, ПЕК 62053-23:2003, ДСТУ 61268-2001, ГОСТ 26035-83;
• МЕК 62056-21;
• ПЕК 62056-31.

EPQS має 16 вільно програмованих каналів для формування профілів вибраних величин, використовуючи вказаний алгоритм формування. Цей удосконалений лічильник забезпечує моніторинг та аналіз якості енергії на рівні ланцюга, а також агреговану звітність.

Тут представлені всі електролічильники Elgama-Elektronika. Вся інформація про продукцію, посібники та інструкції з експлуатації знаходяться на цій сторінці.

Детальні технічні характеристики EPQS 122.23.17 LL

Клас точності:

• активна енергія 0.5S (ДСТУ EN 62053-22:2015)
• реактивна енергія 1.0 (ДСТУ EN 62053-23:2015)

Номінальна напруга Un, В:

• 3-х елементний, 4-х провідне підключення 3х57,7...230/100...400

Номінальний (максимальний) струм, А 5(10)

Номінальна частота мережі, Гц 50

Поріг чутливості %In 0,1

Потужність, ВА:

• у ланцюгах напруги не більше 3
• у ланцюгах струму не більше 0,5 на фазу

Внутрішній годинник:

• похибка 0,5 з/добу
• резервне джерело живлення годинника батарея 3,6 В
• ресурс батареї не менше 8 років
• Постійна лічильника, імп/кВтч; імп/кварч трохи більше 130000

Цифровий інтерфейс зв'язку:

• оптичний протокол IEC 62056-21
• електричний CL ("струмова петля"), RS485, RS232 протокол IEC 62056-31

Додатковий інтерфейс зв'язку:

• електричний CL ("струмова петля"), RS485, RS232 протокол IEC 62056-21 або протокол IEC 62056-31

Виходи:

• S0 за IEC 62053-21 4 ... 8
• константа виходів, імп/кВтч (імп/кварч) не більше 130000
• програмований релейний вихід 1 або 2

Технічна документація приладу обліку

Посібник та експлуатація EPQS 122.23.17 LL (Завантажити; файл: pdf; вага: 0,93 mb)

Сертифікат EPQS 122.23.17 LL (Завантажити; файл: pdf; вага: 0,32 mb)

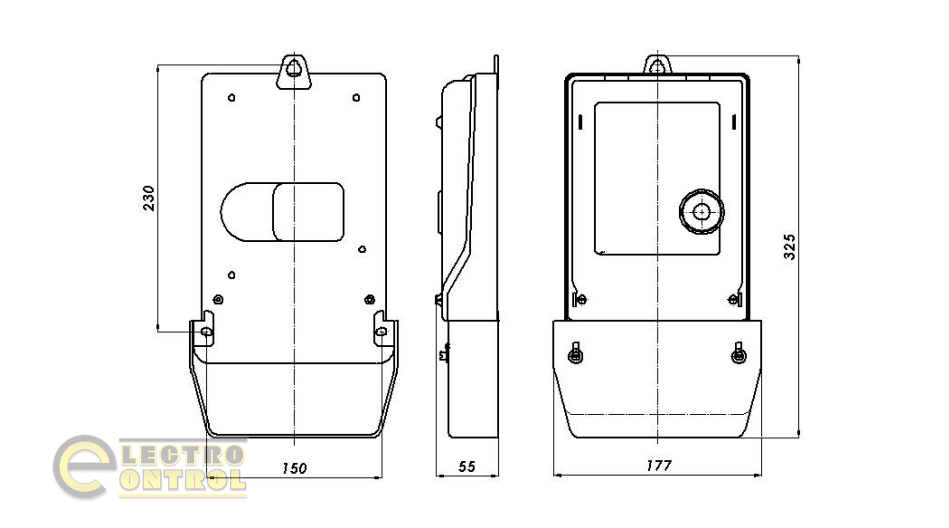

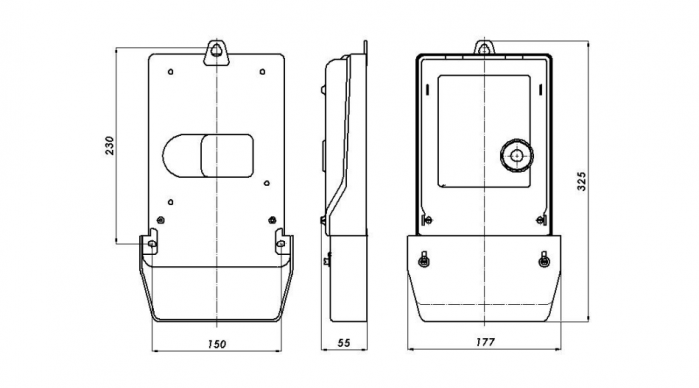

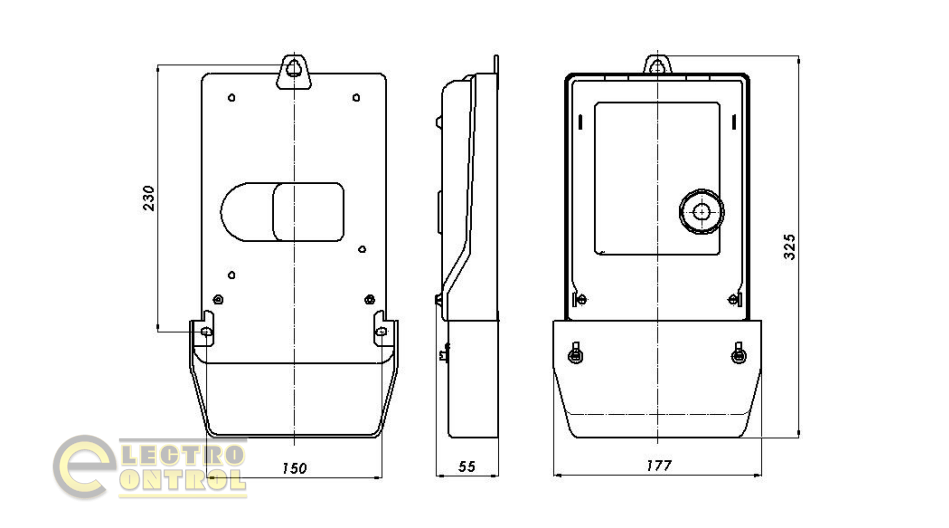

Габарити та настановні розміри лічильника EPQS 122.23.17 LL

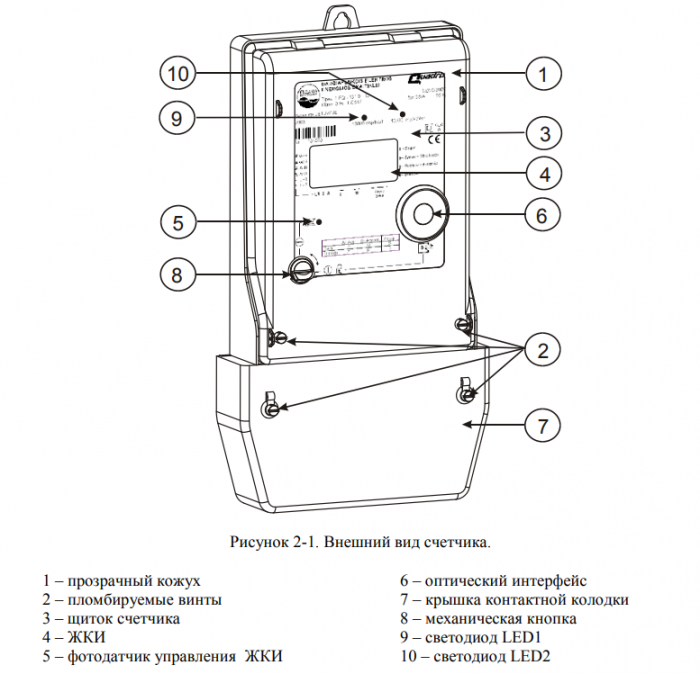

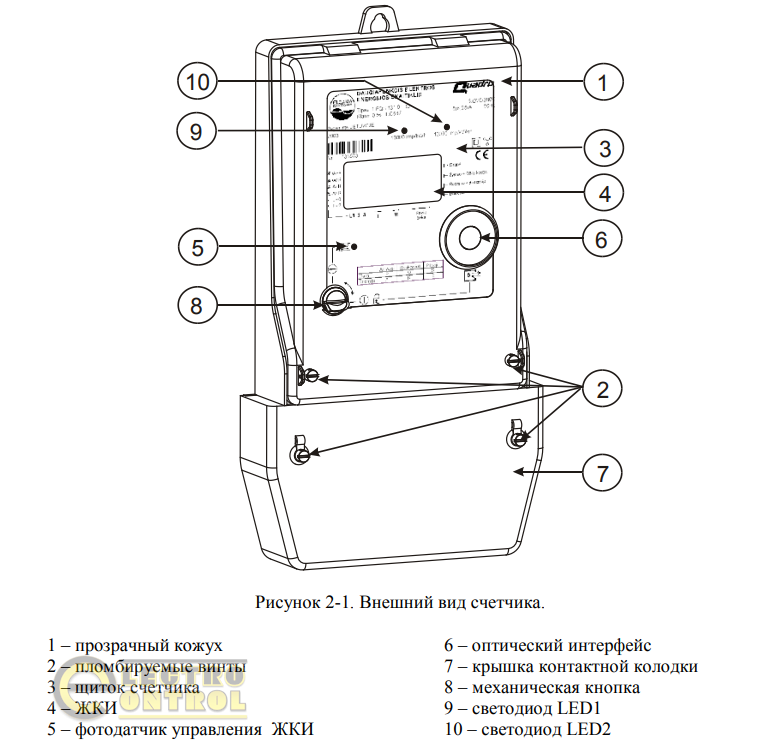

Корпус приладу обліку EPQS 122.23.17 LL

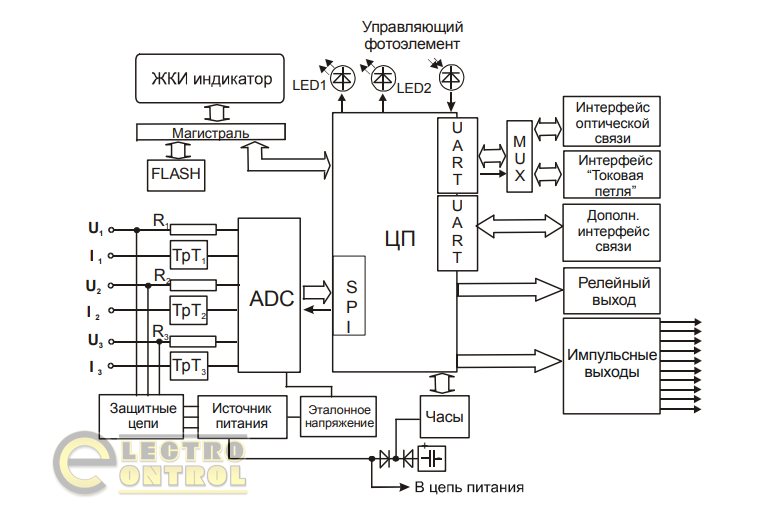

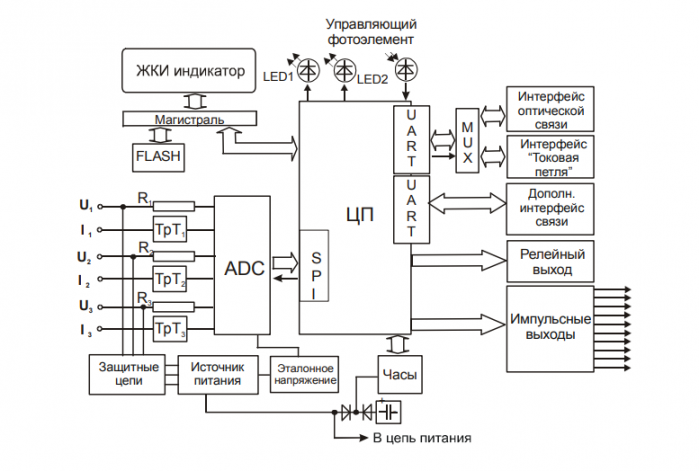

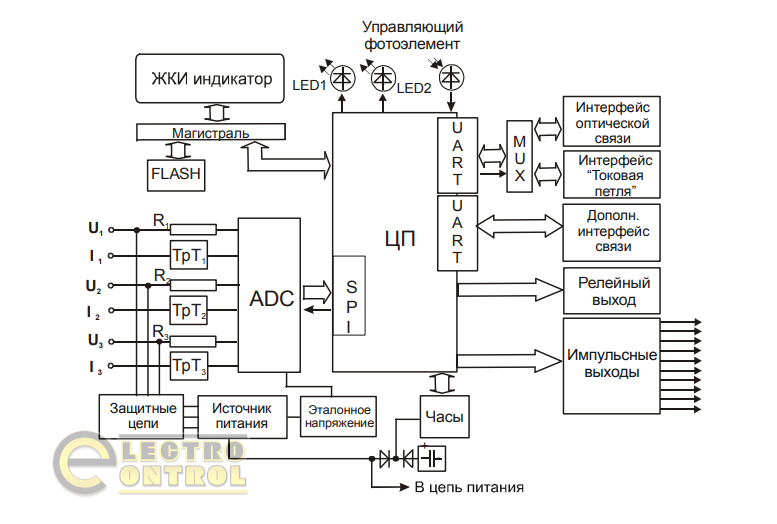

Структурна схема електролічильника EPQS 122.23.17 LL
