EPQS 122.23.17 LL Счетчик электроэнергии

Описание электросчетчика EPQS 122.23.17 LL

Электронный многофункциональный счетчик электроэнергии EPQS 122.23.17 LL предназначен для учета активной, реактивной и полной энергии в трехфазных сетях переменного тока. Он подходит как для однотарифного, так и для многотарифного учета.

Счетчики электроэнергии соответствуют следующим стандартам энергоэффективности, что гарантирует точное измерение количества потребляемой вами электроэнергии:

• ГОСТ Р 52320-2005, МЭК 62052-11, ГОСТ 22261-94;
• ГОСТ Р 52322-2005, МЭК 62053-21:2003, ГОСТ 30207-94;
• ГОСТ Р 52323-2005, МЭК 62053-22:2003, ГОСТ 30206-94;
• ГОСТ Р 52425-2005, МЭК 62053-23:2003, ДСТУ 61268-2001, ГОСТ 26035-83;
• МЭК 62056-21;
• МЭК 62056-31.

EPQS имеет 16 свободно программируемых каналов для формирования профилей выбранных величин, используя указанный алгоритм формирования. Этот усовершенствованный счетчик обеспечивает мониторинг и анализ качества энергии на уровне цепи, а также агрегированную отчетность.

Здесь представлены все электросчетчики Elgama-Elektronika. Вся информация о продукции, руководства и инструкции по эксплуатации находятся на этой странице.

Детальные технические характеристики EPQS 122.23.17 LL

Класс точности:

• активная энергия 0.5S (ДСТУ EN 62053-22:2015)
• реактивная энергия 1.0 (ДСТУ EN 62053-23:2015)

Номинальное напряжение Un, В:

• 3-х элементный, 4-х проводное подключение 3х57,7 ... 230/100 ... 400

Номинальный (максимальный) ток, А 5(10)

Номинальная частота сети, Гц 50

Порог чувствительности, %In 0,1

Потребляемая мощность, ВА:

• в цепях напряжения не более 3
• в цепях тока не более 0,5 на фазу

Внутренние часы:

• погрешность 0,5 с/сутки
• резервный источник питания часов батарея 3,6 В
• ресурс батареи не менее 8 лет
• Постоянная счетчика, имп/кВтч; имп/кварч не более 130000

Цифровой интерфейс связи:

• оптический протокол IEC 62056-21
• электрический CL ("токовая петля"), RS485, RS232 протокол IEC 62056-31

Дополнительный интерфейс связи:

• электрический CL ("токовая петля"), RS485, RS232 протокол IEC 62056-21 или протокол IEC 62056-31

Выходы:

• S0 по IEC 62053-21 4 ... 8
• константа выходов, имп/кВтч(имп/кварч) не более 130000
• программируемый релейный выход 1 или 2

Техническая документация прибора учета

Руководство и эксплуатация EPQS 122.23.17 LL (Скачать; файл: pdf; вес: 0,93 mb)

Сертификат EPQS 122.23.17 LL (Скачать; файл: pdf; вес: 0,32 mb)

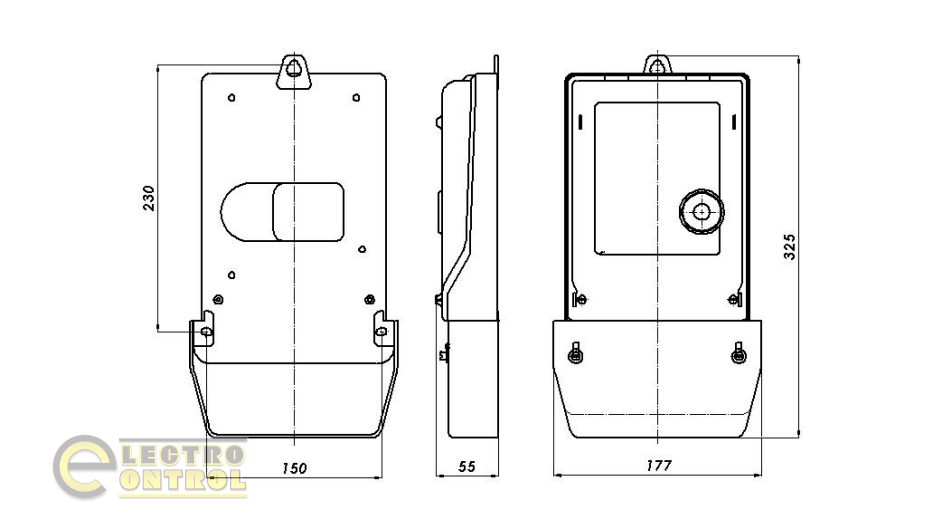

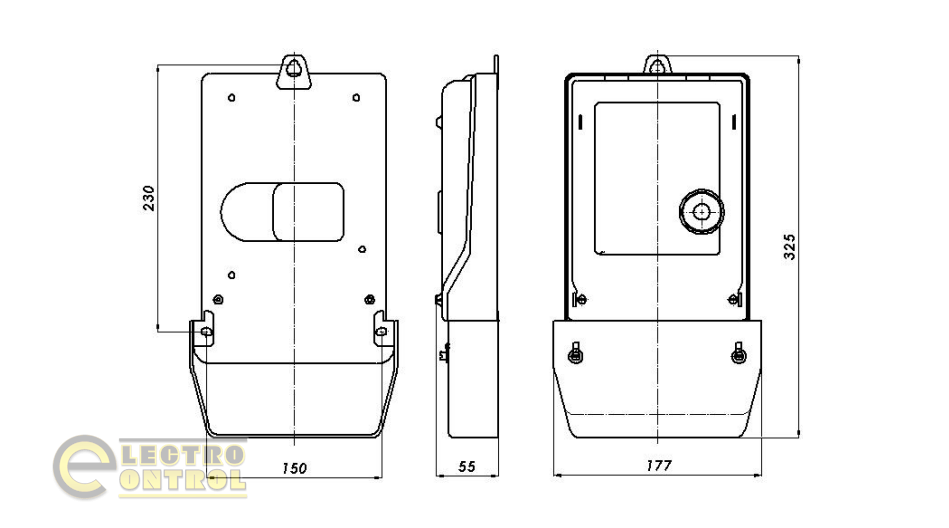

Габариты и установочные размеры счетчика EPQS 122.23.17 LL

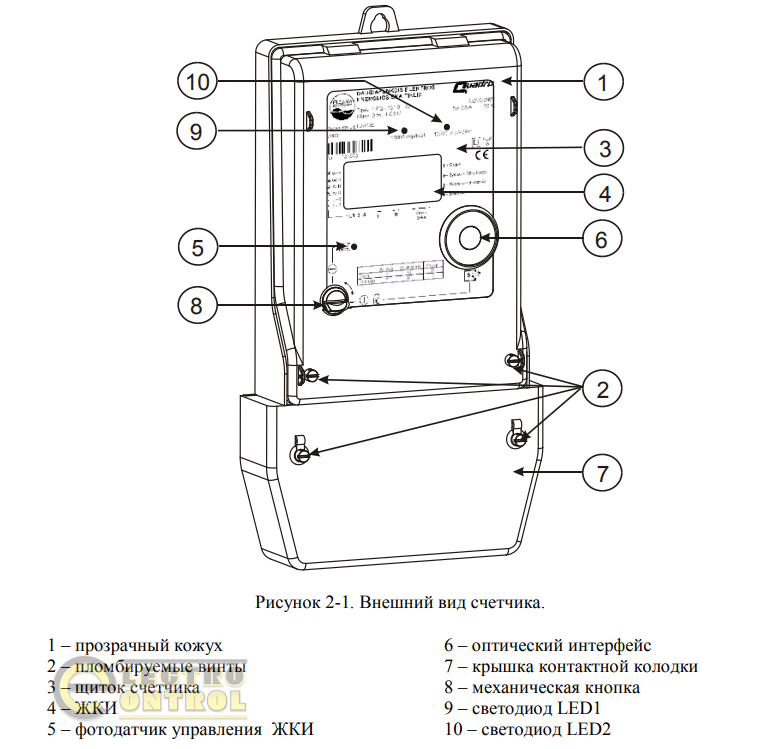

Корпус прибора учета EPQS 122.23.17 LL

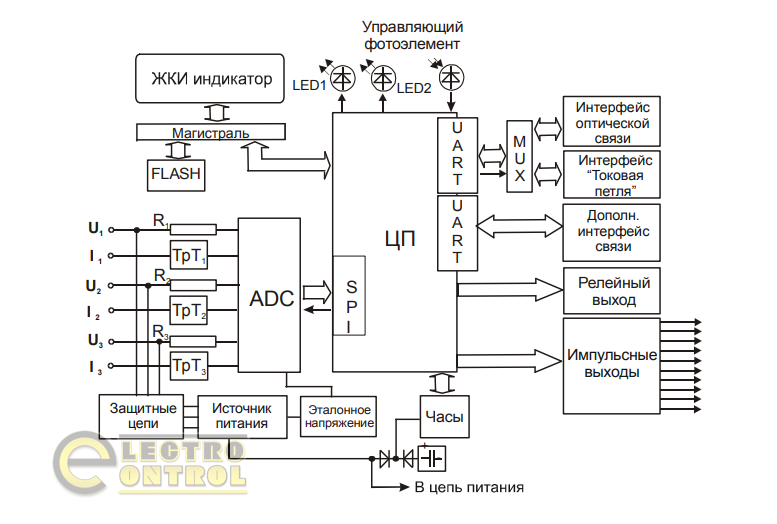

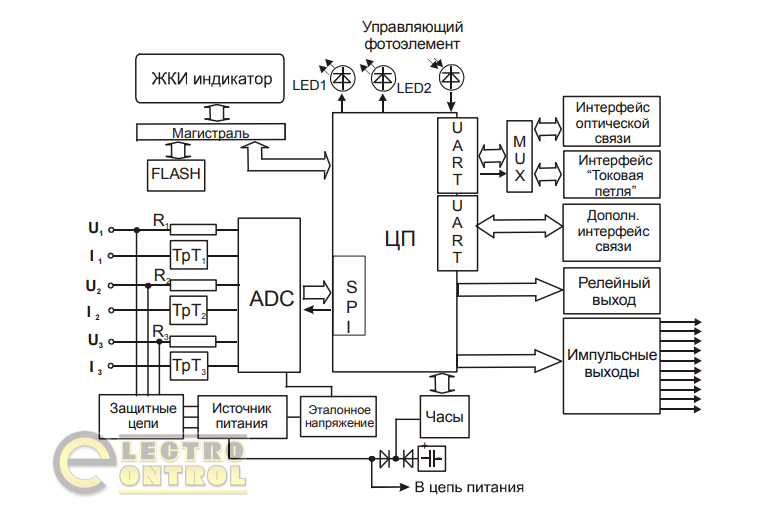

Структурная схема электросчетчика EPQS 122.23.17 LL
