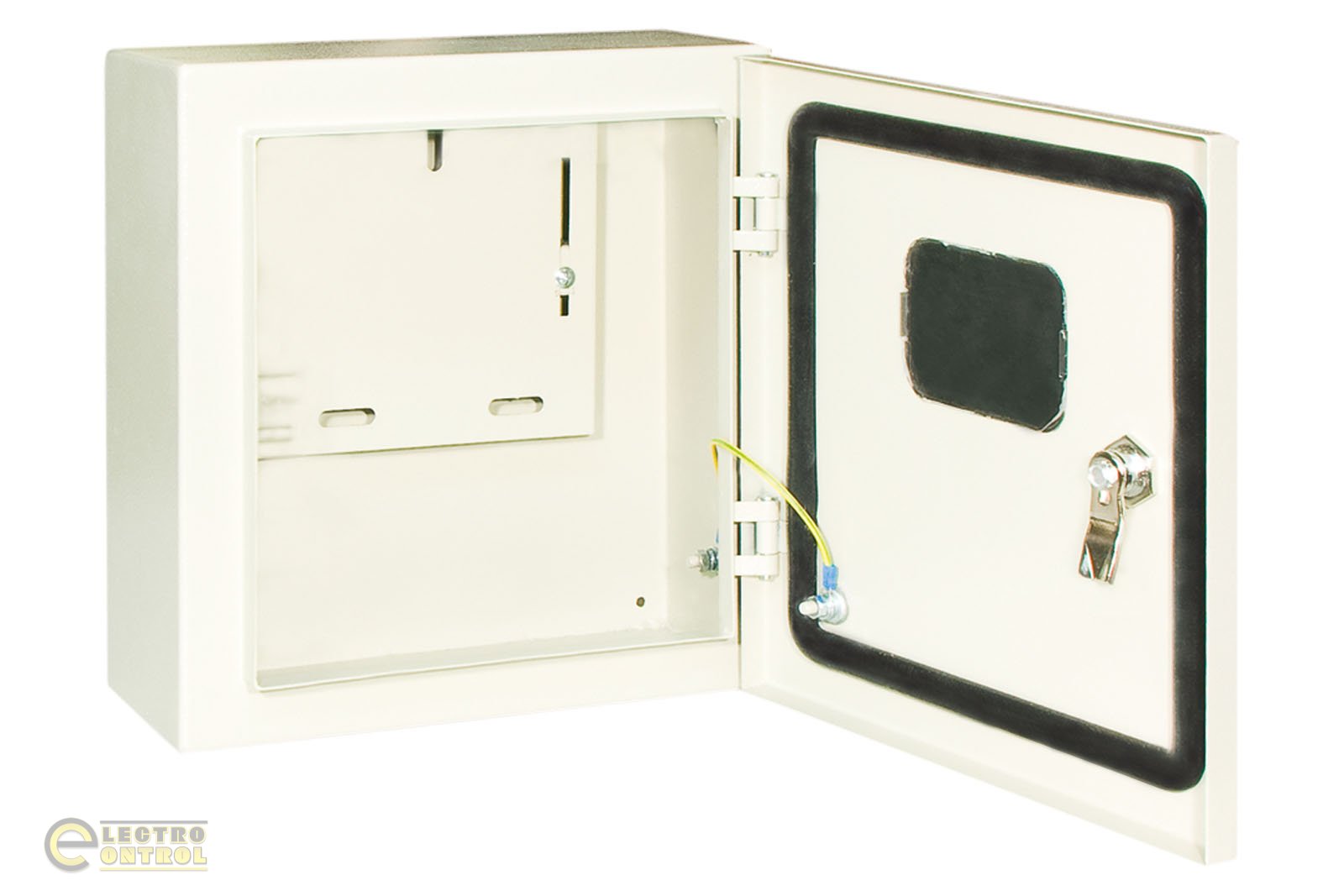

ЩУ-1ф/1-0-3 IP66 (310х300х150) TDM

Наименование параметра	Значение
Вид установки	Навесной
Степень защиты	IP66
Толщина металла	1,2 мм
Цвет корпуса	RAL 7032
Номинальный ток	63 – 400 А
Климатическое исполнение	УХЛ2



Ассортимент

закрыть таблицу

Фото	Наименование	Артикул	Масса изделия, кг	Габариты (ВхШхГ, мм)
	ЩУ-1ф/1-0-3 IP66 TDM	SQ0905-0093	4,5	310х300х150
	ЩУ-1ф/1-1-6 IP66 TDM	SQ0905-0094	5,5	310х300х150
	ЩУ-3ф/1-0-3 IP66 TDM	SQ0905-0096	5,6	395х310х150
	ЩУ-3ф/1-1-6 IP66 TDM	SQ0905-0097	9,1	445х400х150
	ЩУ-3ф/1-0-12 IP66 TDM (ЩУРН 3/12 IP66 TDM)	SQ0905-0098	8,2	540х310х165
	ЩУ-1ф/1-0-12 IP66 TDM (ЩУРН 1/12 IP66 TDM)	SQ0905-0100	6,6	395х310х165
	ЩУ-1ф с опломбировкой счётчика (395х310х165) TDM	SQ0905-1001	7,0	395х310х165
	ЩУ-3ф с опломбировкой счётчика (542х347х180) TDM	SQ0905-1002	9,84	542х347х180
	Комплект для монтажа к столбу.	SQ0905-0099

  ОПИСАНИЕ

Условное обозначение

Щ У-1ф/2-0-3

• Щ – щит
• У – учетный
• 1ф – фазность счетчика (1ф или 3ф)
• 2 – количество устанавливаемых счетчиков (1 или 2)
• 1 – количество дверей (0 — одна, 1 — двойная дверь)
• 3 – макс. кол-во модулей (3, 6, 12)

Назначение

• Для приема и учёта электрической энергии напряжением 380/220В 1 и 3-х фазного тока частотой 50 Гц;
• Для защиты отходящих линий при перегрузках и коротких замыканиях.

Применение

• В коттеджных поселках;
• В жилых домах и застройках сельской местности;
• В гаражных кооперативах.

Материалы

• Корпус – сертифицированная российская сталь (ГОСТ);
• Покрытие корпуса – текстурированный полиэстеровый порошок.

Преимущества

• Повышенная стойкость к коррозии;
• Модификации для 1ф и 3ф счётчиков;
• Большой набор аксессуаров в комплекте;
• Специальное наружное покрытие (RAL 7032);
• Степнь защиты увеличена до IP66.

Конструкция

• Металл 1,2 мм;
• Полностью проваренные швы;
• Кронштейны для крепления на стену (в комплекте);
• Двухкомпонентный полиуретановый уплотнитель;
• Усиленные петли с оцинкованным шплинтом;
• Заземляющий проводник дверцы (установлен в щите).

Комплектация

• Сальники для ввода кабеля;
• Кронштейны для крепления к стене;
• Знаки электробезопасности;
• Шайбы с резиновым уплотнителем и набор метизов.

Дополнительное оборудование



Комплект
