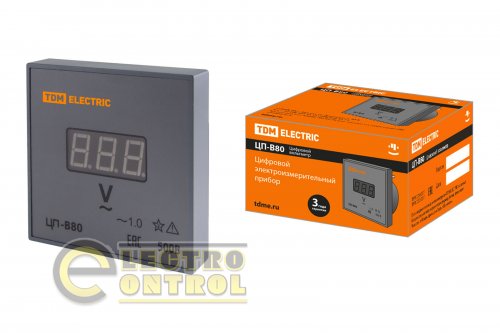

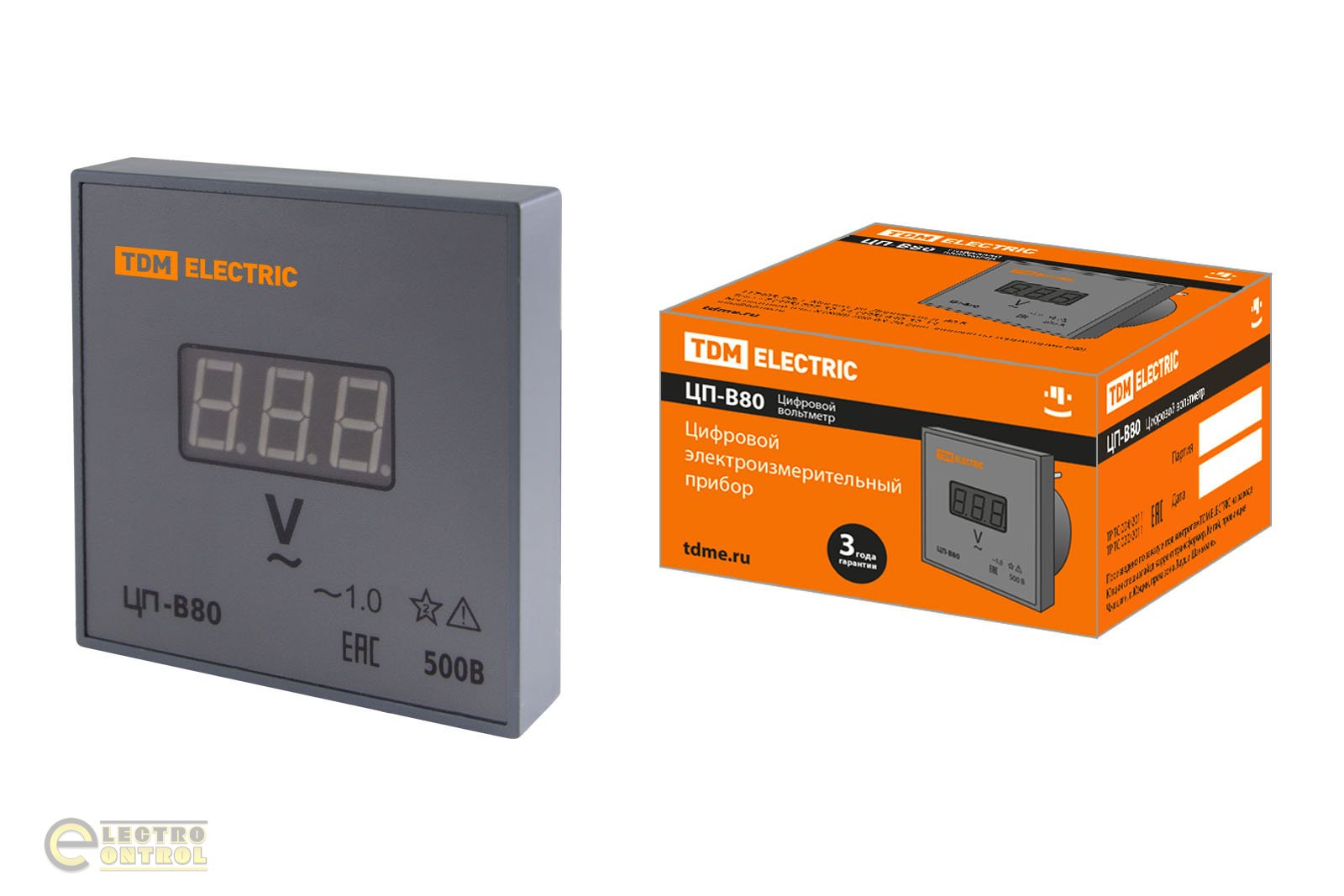

Цифровий вольтметр ЦП-В80 500В-1,0 ( без перевірки) TDM

ОПИСАНИЕ

Назначение

• Для измерения силы тока и напряжения в однофазных и трехфазных электрических цепях переменного тока.

Применение

• В низковольтных комплектных устройствах распределительных электрических сетей жилых, общественных и производственных объектов.

Материалы

• Корпус изготовлен из негорючего самозатухающего пластика.

Преимущества

• Все приборы сертифицированы и внесены в государственный реестр средств измерений, имеются все необходимые поверочные печати в паспорте и на корпусе прибора.
• Приборы имеют класс точности 0,5, многократно превосходящий класс точности стрелочных амперметров и вольтметров.
• Приборы имеют межповерочный интервал 4 года.
• Диапазон измерения токов/напряжений зависит только от номинала подключаемых измерительных трансформаторов тока/трансформаторов напряжений и составляет 0-50 кА для амперметров и 0-999 кВ для вольтметров.
• Приборы ЦП-А72х3 и ЦП-В72х3 имеют возможность работы также в 1-фазных сетях с измерением токов и напряжений на разных участках цепи.
• Для доступа к программированию приборов требуется ввод пароля.
• Цифровые измерительные приборы, в отличие от аналогичных стрелочных, имеют более высокую чувствительность при малых токах: менее 20% от номинального тока.
• ЦП-АВЧ72х3 совмещает сразу три функции: измерение тока, напряжения и частоты однофазной сети.
• ЦП-АВЧ72х3 имеется возможность программирования коэффициентов трансформации для трансформаторов тока и напряжения, что позволяет измерять ток в диапазоне от 0 А до 50 кА и напряжение в диапазоне от 0 В до 999 кВ.
• Для ЦП-Ч72 диапазон измеряемых частот составляет от 30 до 100 Гц.

Конструкция

• Цифровые амперметры для измерения токов свыше 5 А и вольтметры для измерения напряжений свыше 600 В подключаются к измерительной цепи через измерительные трансформаторы тока и напряжения.
• Приборы ЦП-А72х3 и ЦП-В72х3 имеют 3 дисплея для измерения токов и напряжений по 3-м фазам.
• Устанавливаются в квадратный вырез в щитке 72х72 мм или 96х96 мм, могут заменять стрелочные амперметры и вольтметры А72, В72, А96, В96.
• В комплектации идет весь необходимый комплект крепежа.

Схемы подключения

ЦП-А72, ЦП-А96, ЦП-В72, ЦП-В96

ЦП-А72х3, ЦП-А96х3, ЦП-В72х3, ЦП-В96х3

ЦП-Ч72

ЦП-АВЧ72х3

ЦП-ВТЧ72/1

раметр ЦП-А72, ЦП-А96 ЦП-В72, ЦП-В96 ЦП-А72х3, ЦП-А96х3 ЦП-В72х3, ЦП-В96х3 ЦП-Ч72 ЦП-АВЧ72 Напряжение питания, В 220В±10% АС Тип измеряемой цепи однофазная трехфазная однофазная Частота сети, Гц 50-60 Количество разрядов дисплея 4 3х4 (3 штуки 4-х разрядных дисплеев) 3 1/2 3х4 (3 штуки 4-х разрядных дисплеев) Минимальный измеряемый ток, А (напряжение, В) 0,001А 1В 0,001А 1В - 0,001 А (1 В) Максимальный измеряемый ток, кА (напряжение, кВ) 50кА 999кВ 50кА 999кВ - 50 кА (999 кВ) Диапазон измеряемых токов (напряжений) при прямом включении 0,001-5А 1-600В 0,001-5А 1-600В - 0,001-5А (1-600 В) Диапазон измеряемых токов (напряжений) при трансформаторном включении 6А-50кА 601В-999кВ 6А-50кА 601В-999кВ - 6А-50кА (601 В-999 кВ) Диапазон измеремых частот, Гц         30-100 40-70 Программируемые значения коэффициента трансформации 1-9999 - 1-9999 Класс точности 0,5 Частота измерения величин 3 раза в сек Собственное потребление электроэнергии (не более), ВА 3 Потребление измерительной цепью тока (не более), ВА: 0,5 цепью напряжения (не более), ВА: 1 Диапазон рабочих температур, 0С от -10 до +40 Относительная влажность воздуха ≤85% Степень защиты IP54 Средний срок службы 10 лет Средняя наработка на отказ 50000 часов Межповерочный интервал 4 года   Параметр значение Обозначение прибора ЦП-А80 ЦП-В80 Тип прибора амперметр Вольтметр Напряжение питания, В 120-300 50-500 Номинальная частота, Гц 50 Диапазон измеряемых величин 0,01-60 А 50-500 В Подключение к измеряемой цепи прямое Класс точности 1,0 Частота измерения величин 3 раза в сек Собственное потребление электроэнергии (не более), ВА 2 Диапазон рабочих температур От -10 до +40 Степень защиты (со стороны лицевой панели) IP51 Допустимая кратковременная перегрузка на измерительном входе 2-кратная в течении 10 секунд Допустимая долговременная перегрузка на измерительном входе 1,2-кратная Срок службы, не менее, лет 10 Гарантийный срок, лет 3     Ассортимент закрыть таблицу Фото Название ТДМ Артикул Ток/напряжение Способ включения Класс точности Габаритные размеры, мм, не более Масса, кг, не более Цифровой амперметр ЦП-А72 0-50кА-0,5 TDM SQ1102-0501 0-50кА 0-5А – Прямое включение 6А-50кА – Трансформаторное включение 0,5 72х72х80 0,23 Цифровой амперметр ЦП-А72х3 0-50кА-0,5 TDM SQ1102-0502 0-50кА 0-5А – Прямое включение 6А-50кА – Трансформаторное включение 0,5 72х72х80 0,23 Цифровой амперметр ЦП-А96 0-50кА-0,5 TDM SQ1102-0503 0-50кА 0-5А – Прямое включение 6А-50кА – Трансформаторное включение 0,5 96х96х80 0,30 Цифровой вольтметр ЦП-В72 0-999кВ-0,5 TDM SQ1102-0505 0-999кВ 0-600В – Прямое включение 600В-999кВ – Трансформаторное включение 0,5 72х72х80 0,23 Цифровой вольтметр ЦП-В72х3 0-999кВ-0,5 TDM SQ1102-0506 0-999кВ 0-600В – Прямое включение 600В-999кВ – Трансформаторное включение 0,5 72х72х80 0,23 Цифровой вольтметр ЦП-В96 0-999кВ-0,5 TDM SQ1102-0507 0-999кВ 0-600В – Прямое включение 600В-999кВ – Трансформаторное включение 0,5 96х96х80 0,30 Цифровой частотомер ЦП-Ч72 30-100Гц-0,5 TDM SQ1102-0509 - Прямое включение 0,5 72х72х80 0,3 Цифровой многовеличинный прибор (однофазный) ЦП-АВЧ72х3-0,5 (0-50кА, 0-999кВ, 40-70Гц) TDM SQ1102-0511 50 кА (999 кВ) Измерение тока: 0-5А – Прямое включение 6А-50кА – Трансформаторное включение Измерение напряжения: 0-500В – Прямое включение 500В-999кВ – Трансформаторное включение 0,5 72х72х80 0,3 Цифровой ваттметр (однофазный) ЦП-ВТ72/1 0-9999МВт-220В-0,5 TDM SQ1102-0510 0–9999 МВт Прямое/трансформаторное 0,5 72х72х80 0,33 Цифровой амперметр ЦП-А80 60А-1,0 (без поверки) TDM SQ1102-0519 0,01-60 А Прямое включение 1.0 81х81х47 0,86 Цифровой вольтметр ЦП-В80 500В-1,0 (без поверки) TDM SQ1102-0520 50-500 В Прямое включение 1.0 81х81х47 0,60
