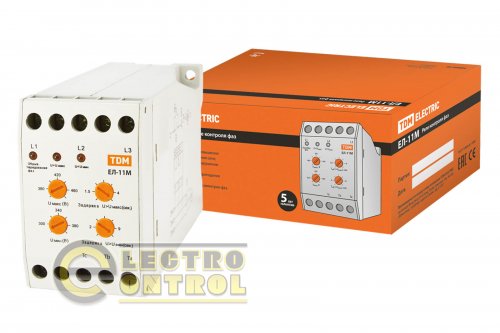

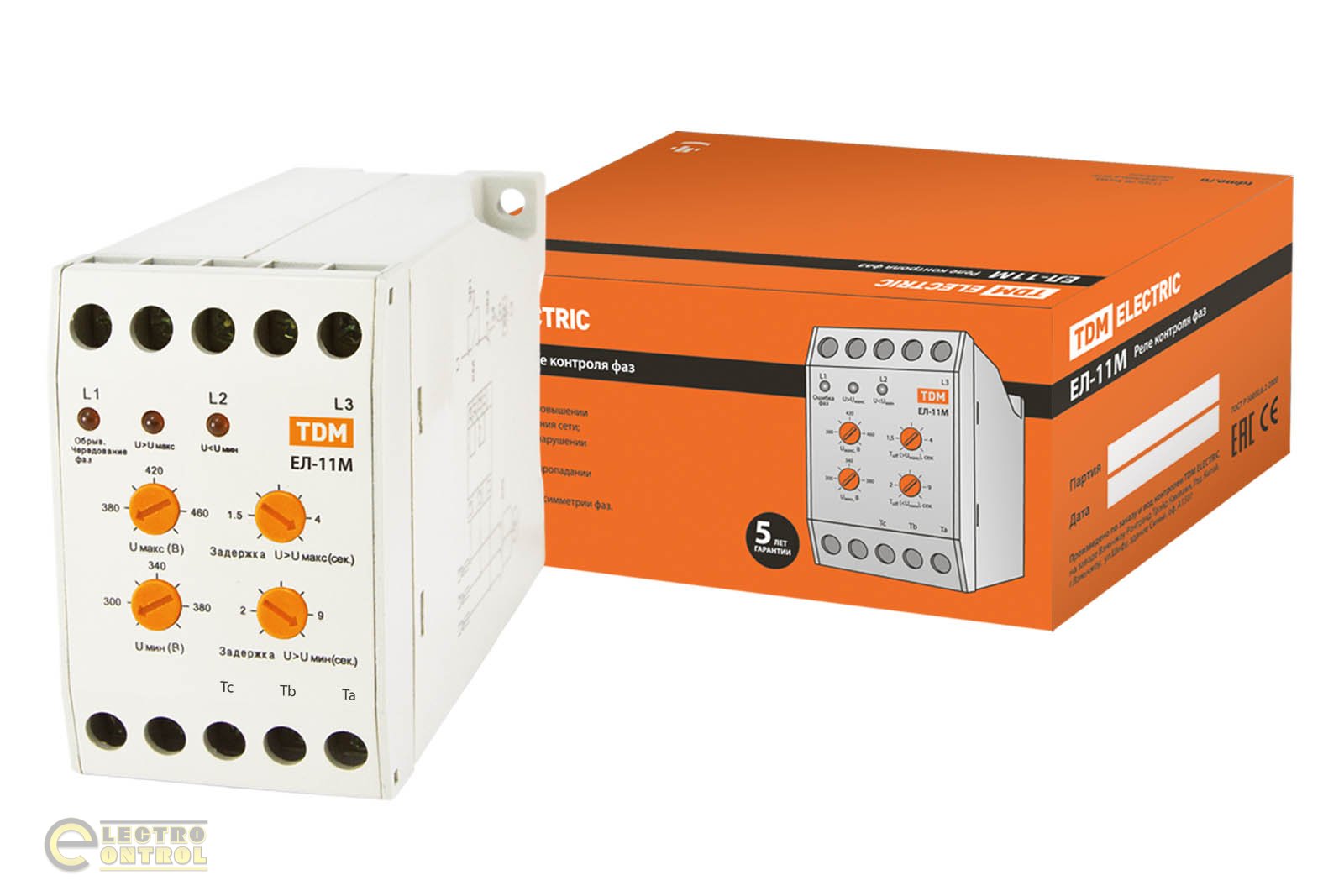

ЇВ-11М-3х380В (1 п-контакт) TDM

ОПИСАНИЕ

Назначение

Для защиты электрооборудования, питаемого трехфазной сетью в случаях:

• повышения напряжения сети,
• падения напряжения сети,
• нарушения чередования фаз,
• пропадания одной и более фаз,
• асимметрии фаз.

Применение

• Защита трехфазного электрооборудования от недопустимых параметров электрической сети.

Материалы

• Корпус изготовлен из негорючего самозатухающего пластика.

Преимущества

• ЕЛ-11М давно известно на российском рынке, внесено во многие проекты и часто используется при сборке НКУ;
• Привлекательная цена реле позволяет использовать его для широкого спектра задач;
• Реле ЕЛ-11М-3х380В (1нр+1нз контакты) артикул SQ1504-0014 имеет 2 пары контактов: нормально разомкнутый и нормально замкнутый, что применяется для раздельного питания контакторов в схемах АВР.

Конструкция

• Реле устанавливается на DIN-рейку шириной 35 мм или на монтажную плоскость;
• Реле имеет на лицевой панели 4 регулятора: установки верхнего и нижнего значений напряжения, установки времени отключения реле при повышении и понижении напряжения сети;
• Реле имеет на лицевой панели 3 индикатора: «Ошибка фаз», «U>Uмакс»; «U

Схемы подключения к сети

Схемы работы реле



Схема работы реле при пропадании и нарушении чередования фаз



Схема работы реле при повышении/падении межфазного напряжения







Наименование параметра	Значение
Напряжение питания, В	3х380В АС
Номинальная частота, Гц	50
Номинальная коммутирующая способность контактов, А	3
Верхний порог напряжения, В	380-460 (регулируется)
Нижний порог напряжения, В	300-380 (регулируется)
Время срабатывания при повышении напряжения, сек	1,5-4 (регулируется)
Время срабатывания при понижении напряжения, сек	2-9 (регулируется)
Время срабатывания при пропадании одной и более фаз, сек	<2
Время срабатывания при нарушении чередования фаз, сек	<2
Диапазон рабочих температур, 0С	-5+40
Степень защиты	IP20
Потребляемая мощность, не более, Вт	2
Механическая износостойкость, циклов	1 000 000
Электрическая износостойкость, циклов	100 000
Способ монтажа	На din-рейку или монтажную плоскость
Тип контакта	1п (1 переключающий) – для артикула SQ1504-0005 1нр+1нз (1 норм.размокн + 1 норм.замкн) – для артикула SQ1504-0014



Ассортимент

закрыть таблицу

Фото	Наименование	Артикул	Тип сети	Типы защит	Нижний порог напряжения, В	Верхний порог напряжения, В
	Реле контроля фаз ЕЛ-11М-3х380В (1п-контакт) TDM	SQ1504-0005	Трехфазная трехпроводная	-повышение/падение напряжения сети, - нарушение чередования фаз, - пропадания одной и более фаз, - асимметрия фаз.	300-380 (регулируется)	380-460 (регулируется)
	Реле контроля фаз ЕЛ-11М-3х380В (1нр+1нз-контакты) TDM	SQ1504-0014
