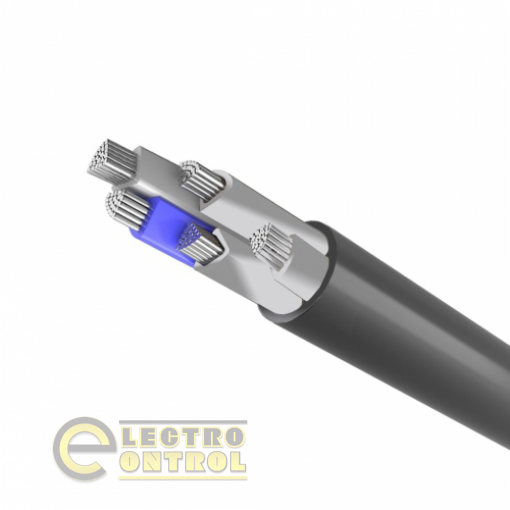

Кабель силовий ЗЗКМ 701928 АВВГнгд 5х70 1кВ

Кабелі призначені для передачі і розподілу електричної енергії в стаціонарних установках на змінну напругу 0,3/0,5 кВ або 0,6/1 кВ частотою 50 Гц.

Кабелі на номінальну напругу 0,3/0,5 кВ можуть використовуватися для електричних систем 0,38/0,66 кВ.

Кабелі призначені для прокладання:

• в сухих та вологих виробничих приміщеннях,
• на естакадах,
• в блоках,
• на відкритому повітрі.

Марки кабелів:

• АВВГ – для поодинокого прокладання.
• АВВГнг – для умов, що потребують нерозповсюдження горіння кабелю при прокладанні в пучках.
• АВВГнгд – для умов, де потрібне нерозповсюдження горіння кабелю при прокладанні в пучках, знижене димоутворення і малонебезпечна токсичність газів.

Кабелі відносяться до класу стійких до поширення полум’я за умови поодинокого прокладання по ДСТУ 4809.

Кабелі марок АВВГнг, АВВГнгд відносяться до класу стійких до поширення полум’я при прокладанні в пучках по категорії А згідно ДСТУ 4809.

КОНСТРУКЦІЯ

• Струмопровідна алюмінієва жила: однодротова кругла (ок) або багатодротова кругла (мк), 1 або 2 класу гнучкості.
• Чотирижильні кабелі з перетином 70-240 мм² можуть бути секторної форми (мс).
• Ізоляція кабелів:
  • АВВГ, АВВГнг – полівінілхлоридний пластикат.
  • АВВГнгд – композиція зниженої пожежонебезпеки.
• Маркування ізоляції жил: колірне (суцільне або смугове) або цифрове.
• Оболонка кабелів:
  • АВВГ – полівінілхлоридний пластикат.
  • АВВГнг – полівінілхлоридний пластикат зниженої горючості.
  • АВВГнгд – композиція зниженої пожежонебезпеки.

ТЕХНІЧНІ ТА ЕКСПЛУАТАЦІЙНІ ХАРАКТЕРИСТИКИ

• Температура експлуатації кабелю: від -50 °С до +50 °С.
• Відносна вологість повітря: до 98% при +35 °С.
• Тривало допустима температура нагріву жил: +70 °С.
• Мінімальний радіус вигину при прокладанні:
  • для одножильних кабелів – 15 зовнішніх діаметрів кабелю.
  • для багатожильних кабелів – 12 зовнішніх діаметрів кабелю.
• Будівельна довжина кабелів: за узгодженням.
• Термін служби: 30 років.
• Гарантійний термін експлуатації: 5 років.
• Температура прокладання кабелю: не нижче -5 °С.
• Кабелі з зовнішнім діаметром до 12 мм поставляються в бухтах або на дерев’яних барабанах.
