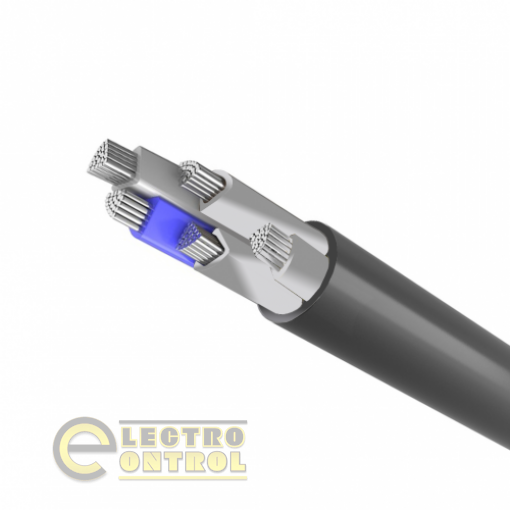

Кабель силовой ЗЗЦМ 701928 АВВГнгд 5х70 1кВ

Кабели предназначены для передачи и распределения электрической энергии в стационарных установках на переменное напряжение 0,3/0,5 кВ или 0,6/1 кВ частотой 50 Гц.

Кабели на номинальное напряжение 0,3/0,5 кВ могут использоваться для электрических систем 0,38/0,66 кВ.

Кабели предназначены для прокладки:

• в сухих и влажных производственных помещениях,
• на эстакадах,
• в блоках,
• на открытом воздухе.

Кабели марок АВВГ предназначены для одиночной прокладки.

Кабели марок АВВГнг предназначены для прокладки в условиях, требующих нераспространения горения кабеля при прокладке в пучках.

Кабели марок АВВГнгд предназначены для прокладки в условиях, где требуется:

• нераспространение горения кабеля при прокладке в пучках,
• пониженное дымообразование,
• малоопасная токсичность газов.

Кабели относятся к классу устойчивых к распространению пламени при условии одиночной прокладки по ДСТУ 4809.

Кабели марок АВВГнг, АВВГнгд относятся к классу устойчивых к распространению пламени при прокладке в пучках по категории А согласно ДСТУ 4809.

КОНСТРУКЦИЯ

• Токопроводящая алюминиевая жила:
  • однопроволочная круглая (ок) или многопроволочная круглая (мк),
  • 1 или 2 класса гибкости.
• У четырехжильного кабеля жилы с сечением 70-240 мм² могут быть секторной формы (мс).
• Изоляция:
  • АВВГ, АВВГнг - поливинилхлоридный пластикат,
  • АВВГнгд - композиция пониженной пожароопасности.
• Маркировка изоляции жил:
  • цветовая (сплошная или полосовая) или цифровая.
  • Кабели выпускаются:
    • с нулевой жилой голубого цвета ((N)),
    • с жилой заземления зелено-желтого цвета ((PE)).
• Изолированные жилы многожильных кабелей скручены в сердечник.
• Оболочка:
  • АВВГ - поливинилхлоридный пластикат,
  • АВВГнг - поливинилхлоридный пластикат пониженной горючести,
  • АВВГнгд - композиция пониженной пожароопасности.

ТЕХНИЧЕСКИЕ И ЭКСПЛУАТАЦИОННЫЕ ХАРАКТЕРИСТИКИ

• Температура эксплуатации кабеля: от -50 °С до +50 °С
• Относительная влажность воздуха: до 98% при +35 °С
• Длительно допустимая температура нагрева жил кабелей при эксплуатации: +70 °С
• Минимальный радиус изгиба при прокладке:
  • для одножильных кабелей – 15 наружных диаметров кабеля
  • для многожильных кабелей – 12 наружных диаметров кабеля
• Строительная длина кабелей: по согласованию
• Срок службы: 30 лет
• Гарантийный срок эксплуатации: 5 лет
• Температура прокладки кабеля: не ниже -5 °С
• Кабели с наружным диаметром до 12 мм поставляются в бухтах или на деревянных барабанах.
