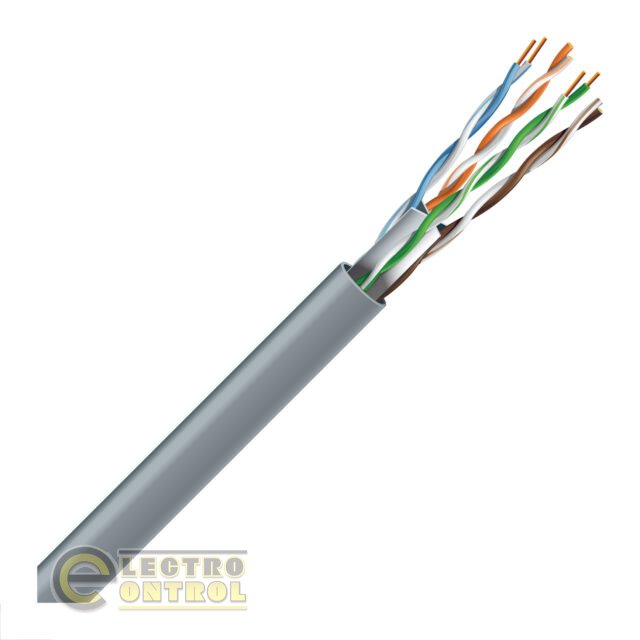

LAN-кабель (вита пара) ЗЗКМ 70910241 Cat. 6A U/UTP 4x2x23 AWG LSZH (К)

Сфера застосування

Кабель багатожильний і симетричний парної скрутки для цифрового зв’язку:

• Марки Cat. 6A U/UTP 4x2x23 AWG — призначений для структурованих кабельних мереж при одинокому прокладанні в середині будівель, споруд, апаратури, при експлуатації на частотах до 500 МГц, 10 Гбіт/с 10 Gigabit Ethernet.
• Марки Cat. 6A U/UTP 4x2x23 AWG LSZH — призначений для структурованих кабельних мереж при одинокому прокладанні та прокладанні в пучках в середині будівель, споруд, апаратури, при експлуатації на частотах до 500 МГц, 10 Гбіт/с 10 Gigabit Ethernet, в умовах, де потрібне низьке димовиділення.

Конструкція

• Струмопровідна жила: мідний м’який дріт 23 AWG
• Ізоляція: поліетилен HDPE, маркування ізоляції колірне
• Поперечний роздільник
• Зовнішня оболонка:
  • PVC – полівінілхлоридний пластикат RAL 7001 сірий, TM51 70 °C
  • LSZH/LS0H – безгалогеннний компаунд RAL 2003 помаранчевий, 70 °C

Відповідність вимогам

• ISO/IEC 11801-1
• IEC 61156-5 EN 50288-10-1
• ANSI EIA/TIA 568.2-D

Експлуатаційні характеристики

• Температура експлуатації кабелю:
  • при стаціонарній (нерухомій) прокладці — від -20º С до +60º С
  • при прокладці, монтажі та експлуатаційних вигинах — від 0º С до +50º С
• Мінімальний радіус вигину:
  • при стаціонарній (нерухомій) прокладці — 4 діаметри кабелю
  • при прокладці, монтажі та експлуатаційних вигинах — 8 діаметрів кабелю

Технічні характеристики

• Розтягуюче зусилля — макс. 100 Н
• Опір провідника — макс. 85 Ω/км
• Омічна асиметрія жил у парі — макс. 2%
• Опір ізоляції — мін. 5000 MΩ х км
• Робоча ємність — макс. 56 пФ/м
• Ємнісна асиметрія пар по відношенню до землі — макс. 1600 пФ/км
• Номінальна швидкість поширення сигналу — 67-69%
• Затримка поширення сигналу — макс. 537 нс/100 м
• Зміщення затримки при 100 МГц — 45 нс/100м
• Випробувальна напруга постійним струмом між жилами, жилами та екраном протягом 1 хв — 1000 В
• Робоча напруга (постійний струм) — макс. 72 В
