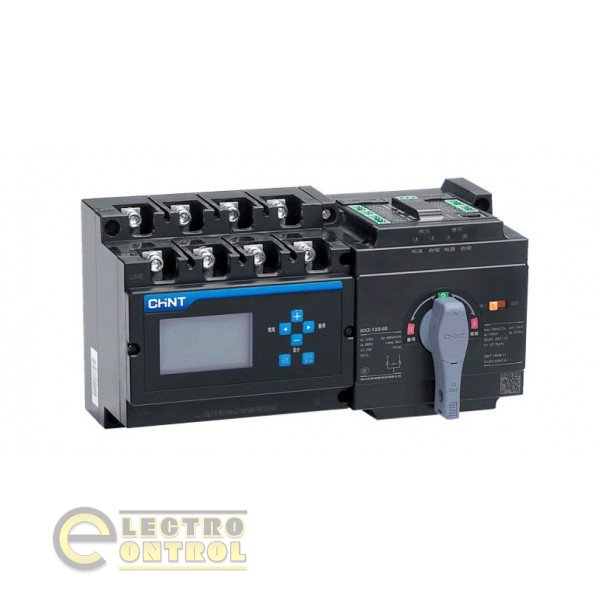

Моноблочний пристрій АВР CHINT 169992 NXZ-125/4A 80A

Моноблочні пристрої АВР (автоматичного введення резерву) на базі моторизованих перемикачів навантаження СHINT NXZ-125/4A 80A забезпечують автоматичне перемикання навантаження на резервне джерело живлення при відключенні основного.

АВР СHINT NXZ-125/4A 80A призначені для автоматичного переходу на резервне введення в разі:

– відключення основного введення електропостачання;

– погіршення параметрів мережі нижче заданого рівня в основному введенні.

При відновленні живлення та/або параметрів мережі основного джерела АВР СHINT NXZ-125/4A 80A забезпечують автоматичне зворотне перемикання на основний ввід.

АВР СHINT NXZ-125/4A 80A мають функції управління дизель-генератором, який часто використовується в якості резервного джерела живлення.

Переваги АВР СHINT NXZ-125/4A 80A.

- Готове комплектне рішення для побудови схеми АВР.

- Швидкість перемикання.

- Економія часу при інтеграції пристрою в розподільний щит.

- Компактні габаритні розміри.

- Інтуїтивно зрозуміла індикація роботи пристрою.

- Простота при налаштуванні та експлуатації.

- Два ряди клем зверху для підключення двох ліній живлення і один нижній ряд - для навантаження.

- Фізична неможливість включення обох вводів одночасно.

- Можливість механічного блокування рукоятки управління.

- Можливість винесення дисплея управління пристроєм на дверцята шафи.

Технічні характеристики АВР СHINT NXZ-125/4A 80A.

Типорозмір

125

Кількість полюсів

4P

Номінальний струм ln, А

80

Тип контролера

стандартний

Номінальний умовний струм КЗ, кА

100

Мінімальний час перемикання між вводами

від 1,2 с

Мінімальний час перемикання контактів

від 0,6 с

Номінальна робоча напруга Uе, В (50 Гц)

400/415

Номінальна напруга ізоляції Ui, B

АС 800

Номінальна імпульсна витримувана напруга Uimp, кВ

8

Категорія застосування

AC-33B

Номінальна найбільша відключаюча здатність при КЗ lcm, кА

20

Номінальний короткочасно витримуваний струм КЗ lсw (0,2 с), кА

10

Номінальна напруга в ланцюзі управління (напруга живлення) Us, B

230/240, 50/60 Гц

Діапазон керуючої напруги Ue

85-110

Електрична зносостійкість, циклів

1500

Механічна зносостійкість, циклів

8500

Категорія забруднення середовища

III

Діапазон робочих температур, ˚С

-5...+40

Висота над рівнем моря, м

≤2000

Габаритні розміри ШхВхГ, мм

245х130х126

Відповідність стандартам

IEC/EN 60947-6-1
