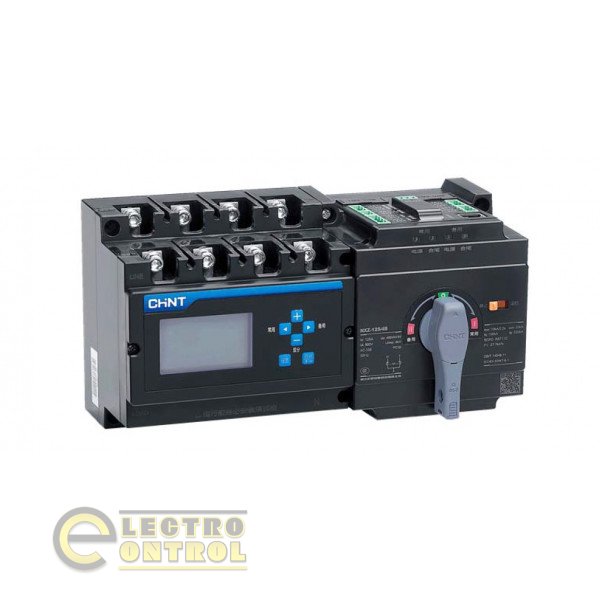

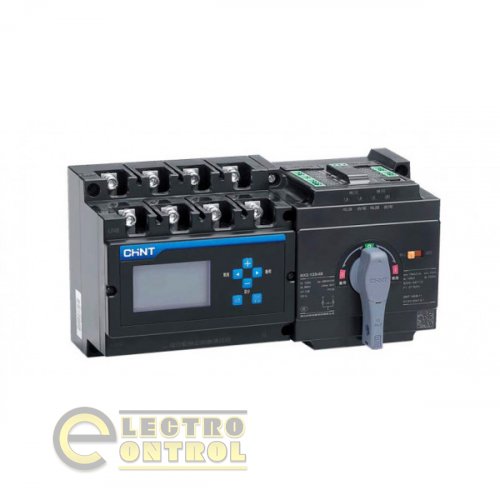

Моноблочное устройство АВР CHINT 169992 NXZ-125/4A 80A

Моноблочные устройства АВР (автоматического ввода резерва) на базе моторизованных переключателей нагрузки СHINT NXZ-125/4A 80A обеспечивают автоматическое переключение нагрузки на резервный источник питания при отключении основного.

АВР СHINT NXZ-125/4A 80A предназначены для автоматического перехода на резервный ввод в случае:

– отключения основного ввода электроснабжения;

– ухудшения параметров сети ниже заданного уровня в основном вводе.

При возобновлении питания и/или параметров сети основного источника АВР СHINT NXZ-125/4A 80A обеспечивают автоматическое обратное переключение на основной ввод.

АВР СHINT NXZ-125/4A 80A обладают функциями управления дизель-генератором, который часто используется в качестве резервного источника питания.

Преимущества АВР СHINT NXZ-125/4A 80A.

- Готовое комплектное решение для построения схемы АВР.

- Скорость переключения.

- Экономия времени при интеграции устройства в распределительный щит.

- Компактные габаритные размеры.

- Интуитивно понятная индикация работы устройства.

- Простота при настройке и эксплуатации.

- Два ряда клемм сверху для подключения двух линий питания и один нижний ряд – для нагрузки.

- Физическая невозможность включения обоих вводов одновременно.

- Возможность механической блокировки рукоятки управления.

- Возможность выноса дисплея управления устройством на дверцу шкафа.

Технические характеристики АВР СHINT NXZ-125/4A 80A.

Типоразмер

125

Количество полюсов

4P

Номинальный ток ln, А

80

Тип контроллера

стандартный

Номинальный условный ток КЗ, кА

100

Минимальное время переключения между вводами

от 1,2 с

Минимальное время переключения контактов

от 0,6 с

Номинальное рабочее напряжение Uе, В (50 Гц)

400/415

Номинальное напряжение изоляции Ui, B

АС 800

Номинальное импульсное выдерживаемое напряжение Uimp, кВ

8

Категория применения

AC-33B

Номинальная наибольшая отключающая способность при КЗ lcm, кА

20

Номинальный кратковременно выдерживаемый ток КЗ lсw (0,2 с), кА

10

Номинальное напряжение в цепи управления (напряжение питания) Us, B

230/240, 50/60 Гц

Диапазон управляющего напряжения Ue

85-110%

Электрическая износостойкость, циклов

1500

Механическая износостойкость, циклов

8500

Категория загрязнения среды

III

Диапазон рабочих температур, ˚С

-5...+40

Высота над уровнем моря, м

≤2000

Габаритные размеры ШхВхГ, мм

245х130х126

Соответствие стандартам

IEC/EN 60947-6-1
