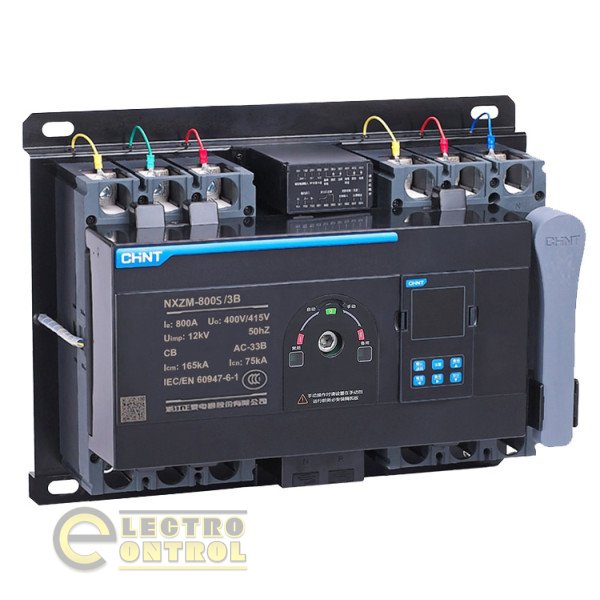

Пристрій АВР CHINT 256834 NXZM-800S/3B 630A

CHINT NXZM-800S/3B 630A – комплектні пристрої АВР (автоматичного введення резерву) на базі автоматичних вимикачів у литому корпусі серії NXM.

АВР CHINT NXZM-800S/3B 630A виконують функцію забезпечення безперебійного електроживлення та захисту ланцюгів від струмів перевантаження і КЗ. Пристрої призначені для роботи в побутових і промислових мережах з трифазною напругою.

АВР CHINT NXZM-800S/3B 630A має компактні габарити. При цьому панель управління пристрою може бути винесена на дверцята електрощита.

Пристрій може використовуватися для управління дизель-генератором (в якості резервного вводу).

Переваги АВР СHINT NXZM-800S/3B 630A.

- Готове комплектне рішення для побудови схеми АВР.

- Швидкість перемикання.

- Економія часу при інтеграції пристрою в розподільний щит.

- Компактні габаритні розміри.

- Інтуїтивно зрозуміла індикація роботи пристрою.

- Простота при налаштуванні та експлуатації.

- Можливість механічного блокування рукоятки управління.

- Можливість винесення дисплея управління пристроєм на дверцята шафи.

Технічні характеристики АВР СHINT NXZM-800S/3B 630A.

Типорозмір

800

Кількість полюсів

3P

Номінальний струм ln, А

630

Тип встановлених вимикачів

NXM-800S

Тип контролера

мікропроцесорний

Номінальна гранична/робоча відключаюча здатність струмів КЗ Icm/Icn, кА

105/50

Номінальна робоча напруга Uе, В

400/415, 50 Гц

Номінальна напруга ізоляції Ui, В

АС 1000

Номінальна імпульсна напруга Uimp, кВ

8

Категорія застосування

АС-33В

Номінальна здатність включення струмів КЗ lcm, кА

105

Номінальна здатність відключення струмів КЗ lcn, кА

50

Механічна зносостійкість, циклів

4000

Електрична зносостійкість, циклів

1000

Робочий час перемикання контактів, с

4

Номінальна напруга в ланцюзі управління (напруга живлення) Us, B

230/240, 50 Гц

Діапазон напруги управління Ue

85-110%

Габаритні розміри ШхВхГ, мм

663x344x228

Відповідність стандартам

IEC/EN 60947-6-1
