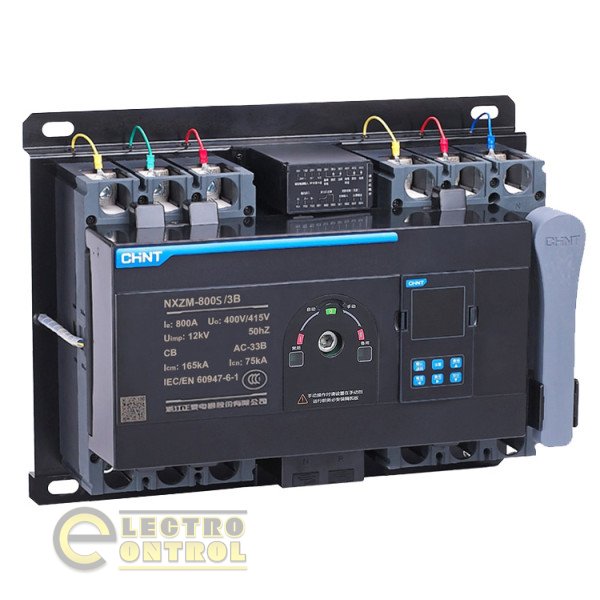

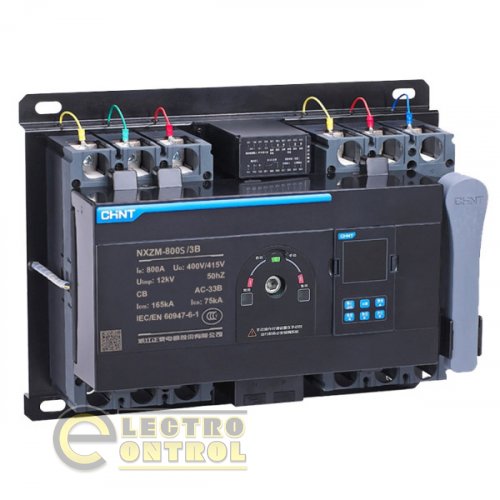

Устройство АВР CHINT 256834 NXZM-800S/3B 630A

CHINT NXZM-800S/3B 630A – комплектные устройства АВР (автоматического ввода резерва) на базе автоматических выключателей в литом корпусе серии NXM.

АВР CHINT NXZM-800S/3B 630A выполняют функцию обеспечения бесперебойного электропитания и защиты цепей от токов перегрузки и КЗ. Устройства предназначены для работы в бытовых и промышленных сетях с трехфазным напряжением.

АВР CHINT NXZM-800S/3B 630A имеет компактные габариты. При этом панель управления устройства может быть вынесена на дверцу электрощита.

Устройство может использоваться для управления дизель-генератором (в качестве резервного ввода).

Преимущества АВР СHINT NXZM-800S/3B 630A.

- Готовое комплектное решение для построения схемы АВР.

- Скорость переключения.

- Экономия времени при интеграции устройства в распределительный щит.

- Компактные габаритные размеры.

- Интуитивно понятная индикация работы устройства.

- Простота при настройке и эксплуатации.

- Возможность механической блокировки рукоятки управления.

- Возможность выноса дисплея управления устройством на дверцу шкафа.

Технические характеристики АВР СHINT NXZM-800S/3B 630A.

Типоразмер

800

Количество полюсов

3P

Номинальный ток ln, А

630

Тип установленных выключателей

NXM-800S

Тип контроллера

микропроцессорный

Номинальная предельная/рабочая отключающая способность токов КЗ Icm/Icn, кА

105/50

Номинальное рабочее напряжение Uе, В

400/415, 50 Гц

Номинальное напряжение изоляции Ui, B

АС 1000

Номинальное импульсное напряжение Uimp, кВ

8

Категория применения

АС-33В

Номинальная способность включения токов КЗ lcm, кА

105

Номинальная способность отключения токов КЗ lcn, кА

50

Механическая износостойкость, циклов

4000

Электрическая износостойкость, циклов

1000

Рабочее время переключения контактов, с

4

Номинальное напряжение в цепи управления (напряжение питания) Us, B

230/240, 50 Гц

Диапазон напряжения управления Ue

85-110%

Габаритные размеры ШхВхГ, мм

663x344x228

Соответствие стандартам

IEC/EN 60947-6-1
