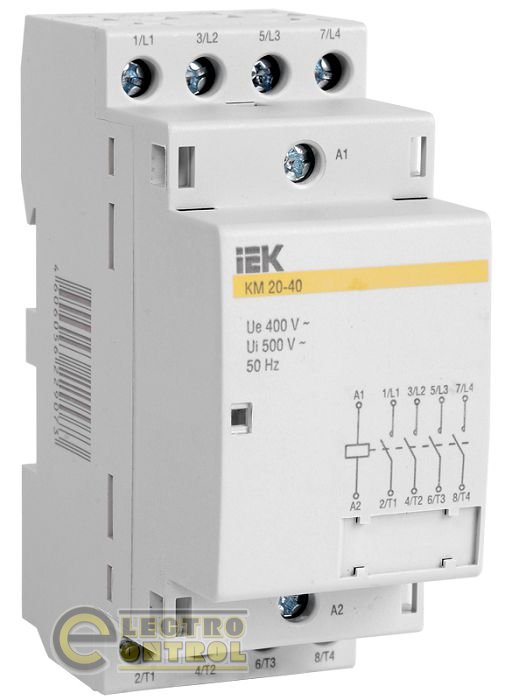

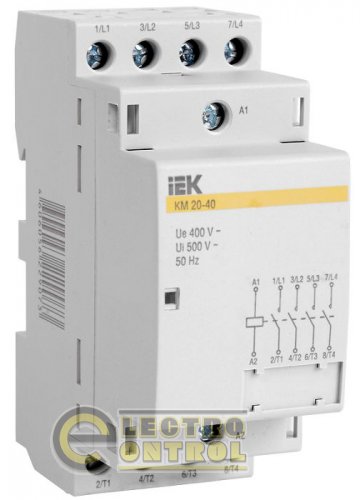

Контактор модульний КМ40-40 AC/DC

Контакторы модульные типа КМ торговой марки IEK предназначены для применения в сетях переменного тока напряжением до 400 В частоты 50 Гц и служат для коммутации слабоиндуктивных нагрузок с номинальным током до 63 А.

Используются для автоматизации и управления различных технологических процессов, в том числе в системах освещения, кондиционирования, вентиляции и т.д.

Преимущества

• Широкий ассортимент контакторов с 2 или 4 замыкающими контактами.

• Совместимость размеров с изделиями модульной серии.

• Универсальное питание катушки управления – переменный или постоянный ток (кроме КМ20).

• Наличие визуальной индикации состояния главных контактов.

• Пониженный электромагнитный фон благодаря использованию магнитной системы на постоянном токе.

• Высокая механическая и электрическая износостойкость.

• Экономия энергии (ток удержания в 5 раз меньше пускового).

• Высокое быстродействие (включение – 20 мс, отключение – 30 мс).

• Мостиковые контакты обеспечивают двойной разрыв при размыкании главных контактов.

• Низкий уровень шума при срабатывании.

Технические характеристики

Категория применения		АС-1, АС-7а
Количество полюсов		4
Номинальное рабочее напряжение Ue, В		400
Номинальная частота, Гц		50
Номинальное напряжение по изоляции Ui, В		500
Номинальный рабочий ток Ie, А	АС-1	40
	АС-7а	40
	АС-7b	-
Номинальный тепловой ток Ith, А		40
Рассеиваемая мощность, Вт/полюс		3
Номинальное напряжение катушки управления Uc, В~		230*
Потребляемая мощность катушки управления в режиме включения, не более	~, ВА	88,0
	=, Вт	13,8
Потребляемая мощность катушки управления в режиме удержания, не более	~, ВА	3,5
	=, Вт	3,0
Диапазоны напряжения управления	Замыкание	195?253
	Размыкание	46?172
Номинальный условный ток короткого замыкания, А		3000
Максимальное  сечение присоединяемых одножильных проводников к зажимам главной цепи, мм?		25
Механическая износостойкость, коммут. циклов		106
Электрическая износостойкость, коммут. циклов		0,15?106
Степень защиты		IP20
Тип монтажа		На DIN-рейку шириной 35 мм

*в цепи катушки управления установлен выпрямительный мост, позволяющий использовать контакторы в электрических цепях постоянного тока напряжением 220 В.
