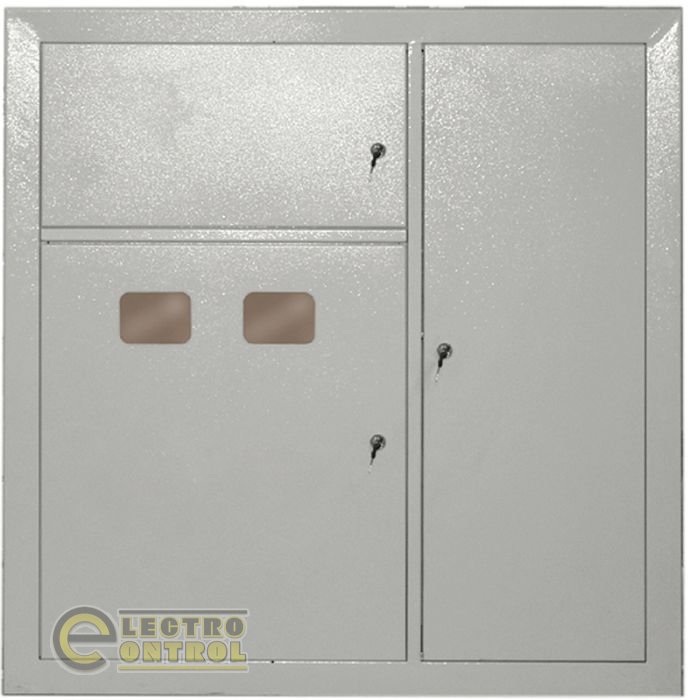

Корпус щита поверхового ЩЭ-2-1 36 УХЛ3 IP31 1000x960x140 (Вхшхг)

Використовуються для складання поверхових розподільних щитів, призначених для приймання й розподілу електроенергії в житлових і суспільних будинках, а також для захисту відходять ліній при перевантаженнях і коротких замиканнях.

Зварений металевий корпус складається з 3-х відсіків: обліковий^-облікового-облікового-увідно-облікового, розподільного, відсіку слабкострумового встаткування.

В обліковий^-обліковому-обліковім-обліковому-увідно-обліковому й розподільному відсіках розміщені перфоровані планки для кріплення лічильників ( по кількості квартир). Передбачена можливість установки в цьому ж відсіку апарата відключення магістральної лінії. У розподільному відсіку встановлені DIN-рейки для апаратів групових ліній і елементи для установки шин N і РЕ. Відітнув укомплектований оперативною панеллю.

Відітнув слабкострумового встаткування постачений перфорованими профілями для прокладки тілі- і радіомереж, телефонних ліній, мереж охоронної сигналізації, домофонів і т.п.

Переваги

• Підвищена антикорозійна стійкість.
• Високоякісне зовнішнє покриття.
• Висока технологічність і простота складання.
• Зручність монтажу.
• Високий рівень електробезпечності.
• Сертифікат якості.
• Строк експлуатації - не менш 25 років.

• Вид установки вбудовується
• Товщина металу: 1,0 мм
• Номінальний струм для однієї квартири: 50 А
• Тип покриття: порошкове, шагрень
• Колір RAL 7035
• Ступінь захисту: IP31
• Кут відкриття двері: 105°
• Тип застосовуються апаратів: модульні

Розшифрування позначень

ЩЭ-2-1 36 УХЛ3 IP31

• ЩЭ - щит поверховий
• 2 / 3 / 4 - кіл-у лічильників
• 1 - номер розробки
• 3 - тип покриття
  • 3 - ЕПК/шагрень
• 6 - колір фарби
  • 6 - RAL 7035
• УХЛ3 - кліматичне виконання за ДСТ 15150
• IP31 - ступінь захисту за ДСТ 14254

Аналог: MKM42-2-6-31 - ЩЭ-Х-1: монтажна рама; ЩЭ-Х-6: монтажна панель.
