Шафа управління двигуном з плавним пуском ШУПП

  ♦Умови оформлення замовлення на збирання щитового обладнання♦

1. Клієнт видає технічне завдання (у телефонному режимі, на електронну пошту, у соціальних мережах та ін.)
2. Відповідно до технічного завдання ми готуємо комерційну пропозицію та відправляємо Вам її будь-яким каналом зв'язку
3. Створюємо типовий договір на співпрацю з Вами
4. Ви оплачуєте своє замовлення зручним для Вас способом, згідно з виставленим рахунком нашою компанією
5. Ми найближчим часом починаємо складання щитового обладнання (терміни можуть змінюватися в залежності від ступеня навантаження в нашій компанії)
6. Після збирання щитовий виріб перевіряється нашими висококваліфікованими технічними фахівцями на коректність роботи
7. Доставка за Вашою адресою обумовленим способом
8. Монтаж та налагодження (якщо це передбачено в договорі)
9. У комплекті зі щитовим обладнанням ми постачаємо таку документацію: паспорт на готовий виріб; схему електричну
10. Все електрощитове обладнання проводиться згідно з технічними умовами ТУ У 27.1-42055633-001:2020

---

    Компанія «Інсталл Групп» займається виробництвом щитового обладнання типу ШУПП – щит управління двигуном з плавним пуском. Дане щитове обладнання представлене та реалізується в Інтернет-магазині «Електроконтроль». Складання щитів проводиться фахівцями необхідної кваліфікації у виробничому цеху компанії «Інсталл Групп». Складання та монтаж проводиться з урахуванням вимог ПУЕ, безпеки та ресурсозбереження.

    Ціна ШУПП на сайті вказана за шафу керування електродвигуном з плавним пуском потужністю 18,5 кВт. Конкретна ціна на ШУПП визначається за технічним завданням замовника і залежатиме від типу двигуна(ів), номінальної потужності двигуна(ів), номінальної напруги двигуна(ів), типу пуску двигуна(ів) і додаткових функцій, які треба організувати в щитку.

    Шафи керування двигуном з плавним пуском ШУПП призначені для забезпечення плавного пуску та зупинки електродвигунів. Плавний пуск дозволяє уникнути пускових струмів, які можуть перевищувати номінальний струм двигуна кілька разів. Це знижує навантаження на мережу живлення, а також запобігає передчасному зносу двигуна та його елементів.

    Шафи керування двигуном з плавним пуском широко використовуються в різних галузях промисловості, де потрібно керувати трифазними асинхронними електродвигунами: системи вентиляції, опалення, водопостачання, підйомних механізмах, у ЖКГ, у нафтогазовидобувній галузі тощо.

     Основні функції шафи управління двигуном з плавним пуском:

 ≈  Пуск та зупинка електродвигуна. Плавний пуск забезпечує плавне наростання струму, значення якого при пуску може перевищувати номінальний струм двигуна в кілька разів

 ≈  Захист двигуна. Шафа управління забезпечує захист двигуна від перевантажень, коротких замикань та інших аварійних ситуацій

 ≈  Контролює параметри роботи двигуна. Шафа управління дозволяє користувачеві задати та контролювати параметри пуску та зупинки двигуна

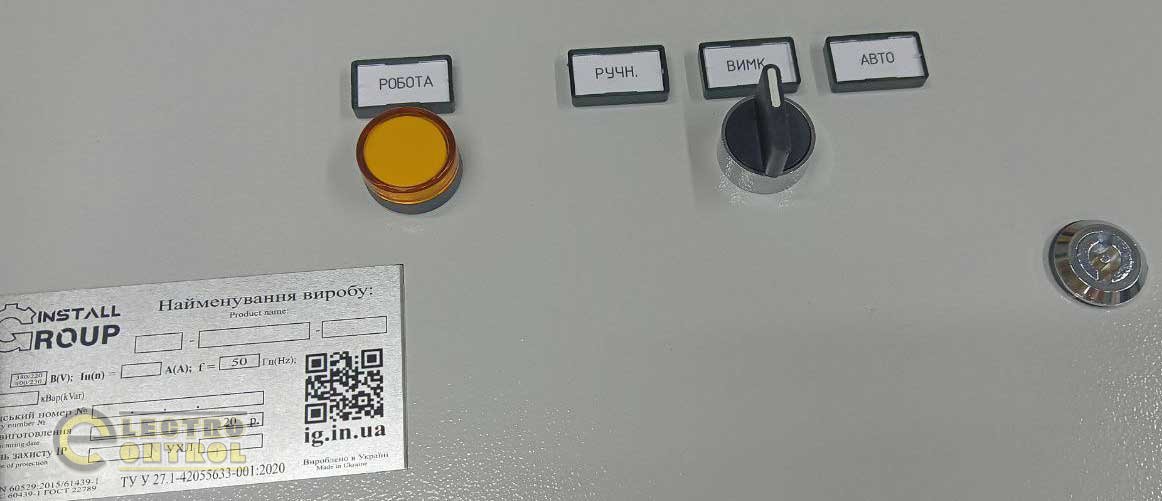

 ≈  Можливість вибору режиму керування електродвигуном: ручний, дистанційний чи автоматичний.

    Принцип дії шафи керування електродвигуном з плавним пуском ШУПП ґрунтується на зміні напруги. Пристрій плавного пуску (УПП), який підключає двигун до мережі спочатку через резистор або реактор, а потім поступово знижує опір або індуктивність, збільшуючи напругу.

     Основні етапи пуску двигуна:

  1. Підключення двигуна до мережі. На цьому етапі двигун підключено до мережі через ППП.

  2. Наростання струму. На цьому етапі УПП поступово збільшує напругу, що призводить до наростання струму двигуна.

  3. Досягнення номінальної швидкості. На цьому етапі двигун досягає номінальної швидкості.

  4. Вимкнення ППП. На цьому етапі ППП відключається, і двигун продовжує працювати від мережі живлення.

     Переваги плавного пуску:

   ♦ Зниження пускових струмів. Плавний пуск дозволяє знизити пускові струми двигуна, що знижує навантаження на мережу живлення і запобігає передчасному зносу двигуна.

   ♦ Збільшення терміну служби двигуна. Плавний пуск знижує зношування двигуна, що продовжує його термін служби.

   ♦ Підвищення надійності роботи обладнання. Плавний пуск знижує ймовірність виникнення аварійних ситуацій, пов'язаних із перевантаженнями та короткими замиканнями.

     Недоліки плавного пуску:

  -  Додаткові витрати. Шафи керування двигуном з плавним пуском коштують дорожче, ніж звичайні шафи керування.

  -  Додаткове споживання енергії. Плавний запуск потребує деякого додаткового споживання енергії.



Зовнішній вигляд та габаритні розміри ШУПП:



 ♦ Розмір – (HхWхD)мм індивідуально замовленню

 ♦ Матеріал корпусу: металевий (з можливістю вибору товщини металу: 0,8мм; 1мм; 1,2мм) або ударостійкий пластик

 ♦ Тип фарбування – порошкове, колір RAL7035 (за потреби можна вибрати інший колір під потреби замовника)

 ♦ Кліматичне виконання – можна виконати різні варіанти кліматичного виконання

 ♦ Країна виробник – Україна

 ♦ Виробник – ТОВ «Інсталл Групп»

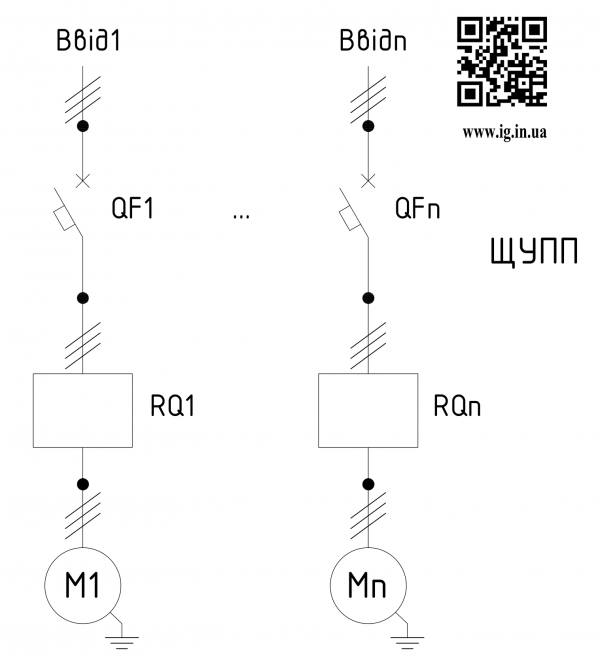

Схема управління ШУПП:

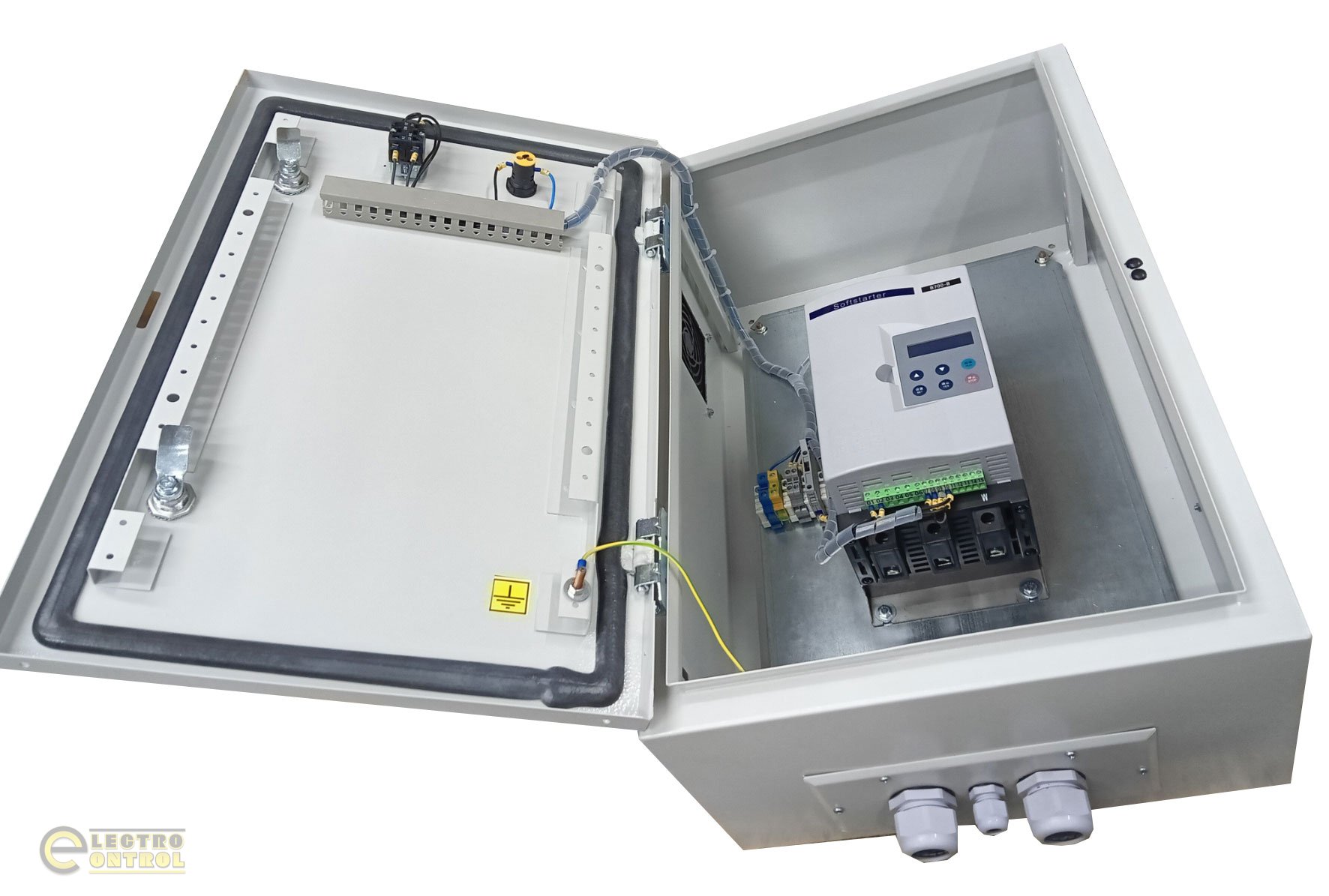

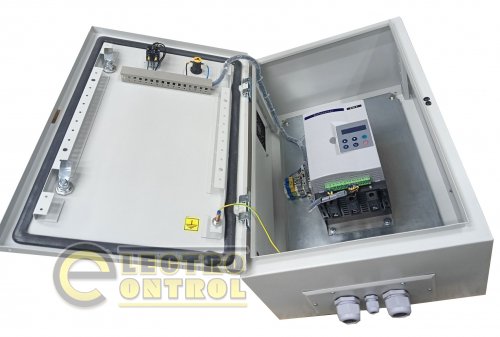

     Приклад комплектації щита керування двигуном із плавним пуском ШУПП:

 ⇒ ППП: пристрій плавного пуску

 ⇒ Панель управління: сенсорний екран

 ⇒ Захисні пристрої: автоматичний вимикач, реле перевантаження, термореле

 ⇒ Пульт управління: радіопульт

 ⇒ Контролер: програмований логічний контролер (ПЛК)

 ⇒ Датчики: датчик струму, датчик швидкості, датчик температури

 ⇒ Силові елементи: контактор, теплове реле

    Ціна, вказана на сайті, була прорахована з використанням електрообладнання виробника CHINT. При складанні даного щитового обладнання можна використовувати наступних європейських виробників: Eaton (США), ЕТI (Словенія), ABB (Німеччина), Schneider Electric (Франція), Hager (Німеччина) та ін. А також з інших бюджетних іменитих брендів: CHINT (Китай), CNC (Китай), UEK (Україна), АСКО-УКРЕМ (Україна), Промфактор (Україна) і т.д.
