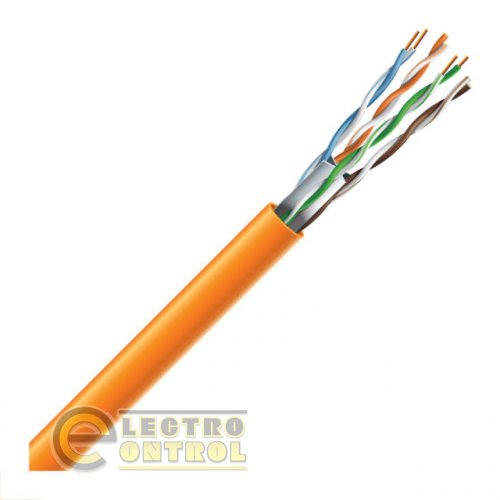

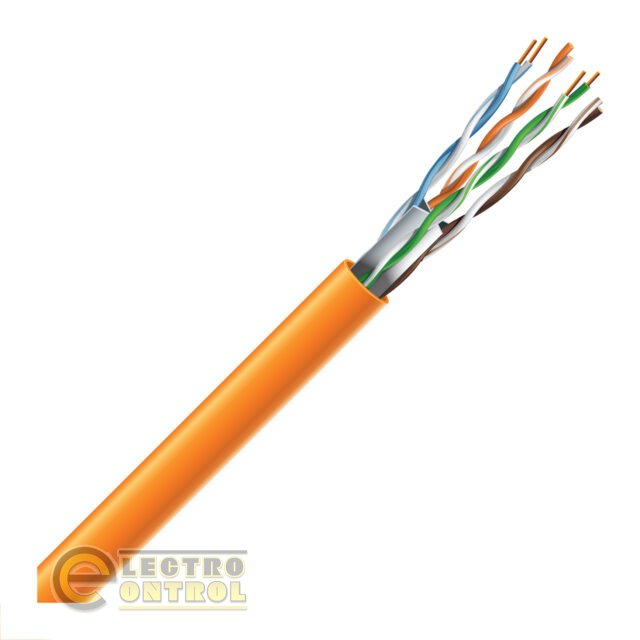

LAN-кабель (вита пара) ЗЗКМ 70910781 Cat. 6 F/UTP 4x2x0,54 LSZH (К)

Сфера застосування

Кабель багатожильний і симетричний парної скрутки для цифрового зв’язку:

• марки Cat. 6 U/UTP 4x2x23 AWG призначений для структурованих кабельних мереж при одинокому прокладанні в середині будівель, споруд, апаратури, при експлуатації на частотах до 250 МГц;
• марки Cat. 6 U/UTP 4x2x23 AWG LSZH призначений для структурованих кабельних мереж при одинокому прокладанні та прокладанні в пучках в середині будівель, споруд, апаратури, при експлуатації на частотах до 250 МГц, в умовах де потрібне низьке димовиділення;
• марки Cat. 6 U/UTP 4x2x23 AWG PE призначений для структурованих кабельних мереж при прокладанні зовні по стінам будівель, споруд, в шахтах та колекторах при експлуатації на частотах до 250 МГц.

Конструкція

• Струмопровідна жила: мідний м’який дріт 23 AWG
• Ізоляція: поліетилен HDPE, маркування ізоляції колірне
• Поперечний роздільник
• Зовнішня оболонка:
  • PVC – полівінілхлоридний пластикат RAL 7001 сірий, TM51 70 °C
  • LSZH – безгалогенний компаунд RAL 2003 помаранчевий, 70 °C
  • PE – світлостабілізований поліетилен RAL 9011 чорний, 80 °C

Відповідність вимогам

• ТУ У 27.3-36911851-025:2020
• ДСТУ IEC 61156-5
• ISO/IEC 11801-1
• IEC 61156-5 EN 50288-6-1
• ANSI EIA/TIA 568.2-D

Експлуатаційні характеристики

Температура експлуатації кабелю

• при стаціонарній (нерухомій) прокладці — від -20º C до +60º C
• при прокладці, монтажі та експлуатаційних вигинах — від 0º C до +50º C

Мінімальний радіус вигину

• при стаціонарній (нерухомій) прокладці — 4 діаметри кабелю
• при прокладці, монтажі та експлуатаційних вигинах — 8 діаметрів кабелю

Технічні характеристики

• Розтягуюче зусилля: макс. 100 Н
• Опір провідника: макс. 85 Ω/км
• Омічна асиметрія жил у парі: макс. 2%
• Опір ізоляції: мін. 5000 MΩ × км
• Робоча ємність: макс. 56 пФ/м
• Ємнісна асиметрія пар по відношенню до землі: макс. 1600 пФ/км
• Номінальна швидкість поширення сигналу: 67–69%
• Затримка поширення сигналу: макс. 537 нс/100 м
• Випробувальна напруга постійним струмом між жилами, жилами та екраном протягом 1 хв: 1000 В
• Робоча напруга (постійний струм): макс. 72 В
