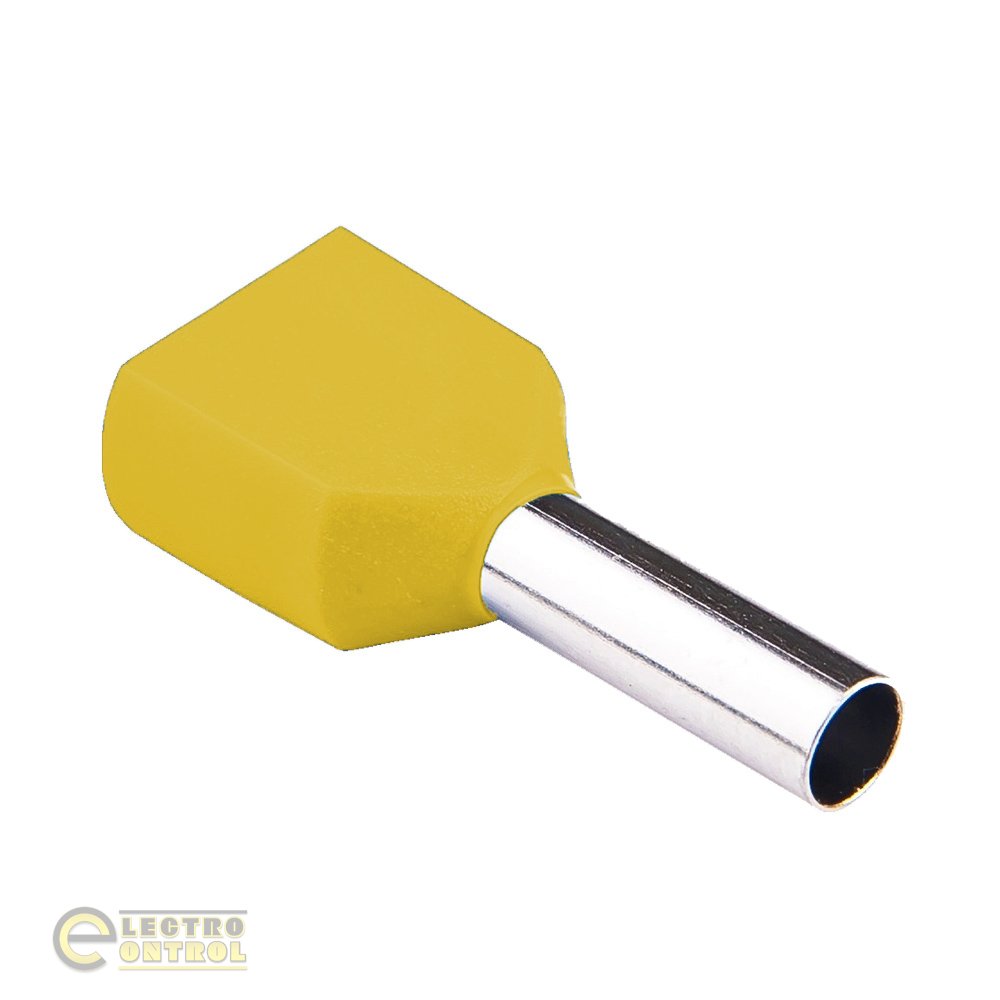

Наконечник Takel 500720 втулочный (трубчатый) с изоляцией для двух проводов ТE 6/14

Тип наконечника: трубчатый с изоляцией для двух проводов.

Назначение: для оконцевания многопроволочных медных проводников с фиксацией одновременно двух проводов в одном наконечнике.

Сертификация в Украине: добровольная сертификация согласно требованиям ДСТУ EN 60947-1.

Метод монтажа: опрессовка (обжимается только металлическая часть наконечника).

Температура эксплуатации: от -40 до + 80 С°.

Напряжение номинальное: 400В.

Данный тип отличается от обычных трубчатых наконечников диаметром гильзы, рассчитанным на суммарное сечение двух проводов, а также размером и формой изоляции.

• Медные гильзы наконечников ТЕ обладают высокой пластичностью, эффективно спрессовываются с медными жилами проводов, вытесняя изнутри воздух.
• Пластиковый фланец имеет в сечении прямоугольную форму с размерами, рассчитанными чтобы вместить два провода соответствующего сечения вместе с изоляцией.
• Медная втулка имеет покрытие (снаружи и внутри) для защиты от процессов окисления наконечника и жил провода после опрессовки.
• В месте стыковки с изолирующей манжетой втулка развальцованная, что облегчает процесс ввода в нее многопроволочных медных жил.
• Ввод провода в наконечник также упрощается конусной конструкцией изолирующей манжеты.
