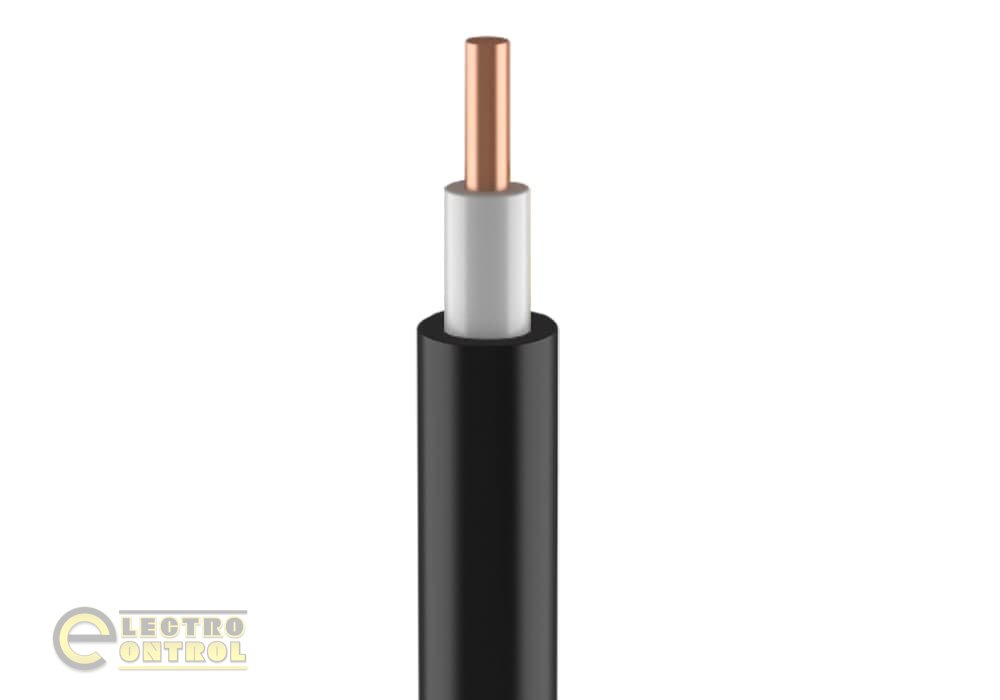

Кабель ЗЗЦМ 702918 ВВГ 1х70 1кВ

Кабели предназначены для:

• Передачи и распределения электрической энергии в стационарных установках на переменное напряжение 0,3/0,5 кВ или 0,6/1 кВ частотой 50 Гц.
• Использования для электрических систем 0,38/0,66 кВ (для кабелей на номинальное напряжение 0,3/0,5 кВ).

Условия прокладки:

• Сухие и влажные производственные помещения.
• Эстакады и блоки.
• Открытый воздух.

Назначение кабелей различных марок:

• ВВГ, ВВГз, ВВГ3, ВВГ5 — для одиночной прокладки.
• ВВГнг, ВВГзнг, ВВГ3нг, ВВГ5нг — для условий, требующих нераспространения горения при прокладке в пучках.
• ВВГнгд, ВВГзнгд, ВВГ5нгд — для условий с пониженным дымовыделением и малоопасной токсичностью газов.
• ВВГ3нгд — для условий с умеренно опасной токсичностью газов.

Огнестойкость:

• Кабели относятся к классу устойчивых к распространению огня в условиях одиночной прокладки (ДСТУ 4809).
• Марки ВВГнг, ВВГзнг, ВВГ3нг, ВВГ5нг, ВВГнгд, ВВГзнгд, ВВГ3нгд, ВВГ5нгд — класс устойчивых к распространению огня при прокладке в пучках (категория А, ДСТУ 4809).

Конструкция:

• Токопроводящая медная жила: однопроволочная круглая (ок) или многопроволочная круглая (мк), классы гибкости 1–5 в зависимости от марки.
• Изоляция: поливинилхлоридный пластикат или композиция пониженной пожароопасности.
• Маркировка изоляции: цветовая или цифровая.
• Оболочка: поливинилхлоридный пластикат (обычный или пониженной горючести).

Технические и эксплуатационные характеристики:

• Температура эксплуатации: от -50 °С до +50 °С.
• Относительная влажность: до 98% при +35 °С.
• Допустимая температура нагрева жил: +70 °С.
• Минимальный радиус изгиба при прокладке:
  • Одножильные ВВГ, ВВГнг, ВВГнгд — 15 наружных диаметров.
  • Многожильные ВВГ, ВВГнг, ВВГнгд, ВВГз, ВВГзнг, ВВГзнгд — 12 наружных диаметров.
  • ВВГ3, ВВГ3нг, ВВГ3нгд — 8 наружных диаметров.
  • ВВГ5, ВВГ5нг, ВВГ5нгд — 5 наружных диаметров.
• Строительная длина кабелей: по согласованию.
• Срок службы: 30 лет.
• Гарантийный срок эксплуатации: 5 лет.
• Температура прокладки: не ниже -5 °С.
• Поставка:
  • До 12 мм — в бухтах или на деревянных барабанах.
  • Более 12 мм — на деревянных барабанах.
