Плавкая вставка к предохранителю ППН-1, 0, 32А

Предохранитель ППН-1-0

Предохранители плавкие серии ППН-1 предназначены для защиты электрооборудования промышленных установок и электрических сетей переменного тока частотой 50 Гц напряжением до 660 В и постоянного тока напряжением до 440 B

Предохранители серии ППН-1 выпускаются 5-ти величин на токи 160, 250, 400, 630 и 1000 А.

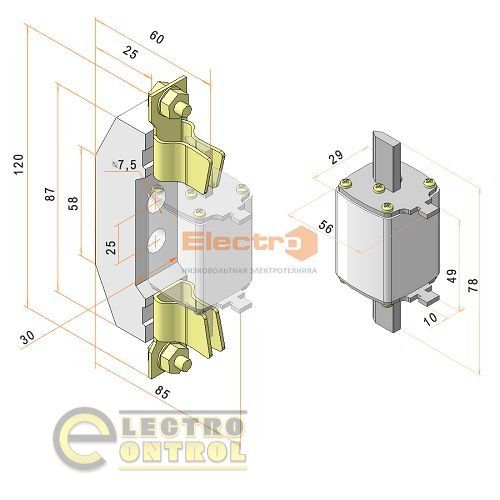

Предохранители серии ППН-1 состоят из держателя и плавкой вставки.

Держатель изготавливается из электротехнической керамики или композитного материала.

Зажимы и выводы держателя изготавливаются из электротехнической меди и имеют антикоррозионное покрытие для предотвращения окисления меди.

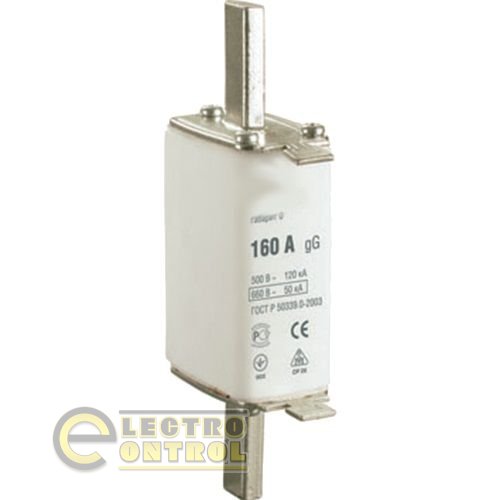

Плавкая вставка состоит из корпуса, выполненного из электротехнической керамики, клеммных выводов, изготовленных из меди и покрытых антикоррозионным покрытием и плавкого элемента, изготовленного из фосфористой бронзы.

Для предотвращения выброса дуги корпус, с плавкой вставкой, заполнен кварцевым песком.

Плавкая вставка снабжена специальным индикатором, позволяющим определить сработавший предохранитель.

Технические характеристики

Типоразмер	ППН-1-00	ППН-1-0
Номинальное напряжение, В	500
Номинальный ток, А	160
Величина плавкой вставки, А	10, 16, 20, 25, 32, 40, 50, 63, 80, 100, 125, 160
Характеристика срабатывания	gG *
Предельная коммутационная способность (500В), кА	120
Вес предохранитель/держатель, г	175/193	252/295

*защита линейных цепей от перегрузки и короткого замыкания, общего назначения
