Дифференциальный автоматический выключатель АД2-63 3 полюса+N 32А 30мА

Дифференциальный автоматический выключатель АД 2-63

Дифференциальный автоматический выключатель - коммутационный электрический аппарат, который объединяет в одном корпусе устройство защитного отключения (обеспечивает функцию защиты от поражения электрическим током) и автоматический выключатель (обеспечивает защиту проводки от сверхтоков).

Данное устройство нашло широкое применение, как в жилом секторе, так и на промышленных предприятиях.

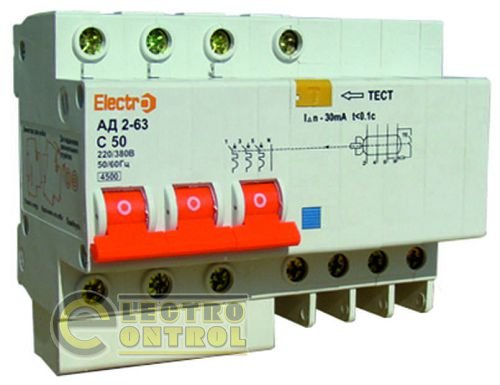

Дифференциальный автоматический выключатель АД 2-63 3P+N конструктивно состоит из трехполюсного автоматического выключателя и приставки-реле дифференциального тока. Отличие АД 2-63 3P+N от дифференциального автоматического выключателя АД 2-63 4P состоит в том, что подключение дифференциального реле по схеме 3P+N не обеспечивает отдельной защиты нулевого проводника от сверхтоков. Но зачастую, это и не требуется, так как возрастание тока потребителя сверх номинального в одном из полюсов неизбежно приводит к такому же возрастанию силы тока в другом подключенном полюсе (поскольку непременным условием протекания электрического тока является замкнутость электрической цепи). В случае замыкания нулевого провода на землю, отключение аварийного потребителя обеспечит срабатывание реле дифференциального тока.

Технические характеристики
