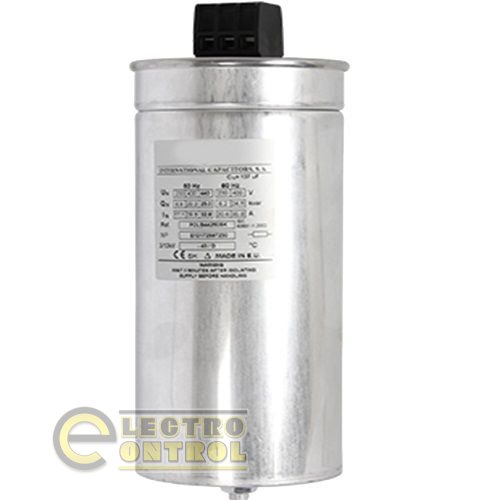

Конденсатор КНК 10 кВар 400В

Конденсатор косинусный КНК

Конденсаторы косинусные серии КНК предназначены для применения в установках компенсации реактивной мощности в сетях переменного тока частотой 50 Гц напряжением 380В.

Мощность конденсаторов от 5 до 40 кВАр, номинальное напряжение 400 В, частота 50 Гц.

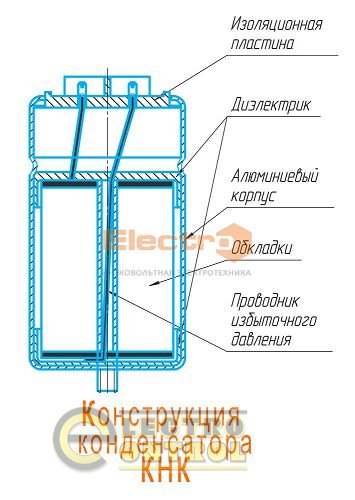

Обмотка конденсаторов КНК выполнена из пропиленовой, металлизированной пленки (6,8) по технологии обеспечивающей самовосстановление конденсатора при внутренних пробоях диэлектрика, что значительно продлевает срок службы конденсатора и повышает его устойчивость к импульсным токам перегрузки.

Конденсаторы КНК имеют встроенную механическую защиту от избыточного внутреннего давления, что исключает их взрыв внутри конденсаторной установки.

Конденсаторы КНК снабжены встроенными разрядными резисторами, которые способствуют разрядке отключенного конденсатора, до следующего включения.

В качестве диэлектрика конденсаторы КНК заполнены электротехническим воском, который является не ядовитым, экологически безопасным веществом.

Технические и эксплуатационные характеристики

Номинальное напряжение Uн, В		400
Номинальная частота, Гц		50
Допустимое отклонение емкости, %		-5…+10
Коммутация конденсаторной батареи		Δ
Максимально допустимая перегрузка по напряжению	1,1 Uн	8 часов/день
	1,15 Uн	30 минут/день
	1,2 Uн	5 минут/день
	1,3 Uн	1 минута/день
Максимально допустимая перегрузка по току (суммарное воздействие гармоник перенапряжений и емкости)		1,3 Iн
Максимально допустимый импульсный пусковой ток		100 Iн
Диэлектрические потери, менее		0,2 Вт/кВАр
Суммарные потери, менее		0,5 Вт/кВАр
Напряжение испытания	между выводами	2,15 Uн, 2 сек
	между выводом и корпусом	3600 В, 2 сек
Рабочая температура, °С		-30…+50
Температура хранения, °С		-40…+50
Влажность, не более		95%
Высота эксплуатации над уровнем моря, не более, м		2 000
Максимальное число коммутаций (в год)		5 000

Мощность конденсатора, кВар	Емкость конденсатора, мкФ	Номинальный ток, А	Максимально допустимый ток перегрузки
2,5	3×17	3,6	4,7
5	3×33	7,2	9,4
10	3×66,4	14,4	18,7
12,5	3×83,2	18,1	23,5
15	3×100	21,7	28,2
20	3×132,7	28,9	37,6
25	3×166	36,1	46,9
30	3×199	43,3	56,4
40	3×265	57,7	75

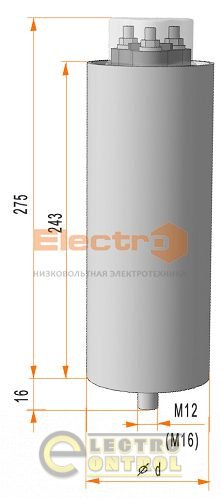

Конденсатор, кВАр	2,5	5	10	12,5	15	20	25	30	40
Диаметр "банки" d, мм	76	76	76	76	86	96	106	106	116
Диаметр установочной шпильки	М12	М12	М12	М12	М12	М16	М16	М16	М16
Вес, кг	1,15	1,2	1,25	1,3	1,6	1,8	2,5	2,7	3
