Концентратор DC12.G2.DM4.L1.0.5.0 PLC G3

Концентратор данных PLC (DCU, DC12U) разработан для сбора информации от счетчиков с использованием технологии связи PLC G3 и передачи полученных данных в центральную систему посредством Ethernet-соединения или сотовой сети связи. Применение протокола DLMS/COSEM позволяет эффективно передавать данные от счетчиков через DCU DC12U. Кроме того, DCU обеспечивает двустороннюю передачу данных по сети PLC и мобильной 2G/3G/4G сети. DCU DC12U использует все три фазы для общения с счетчиками в сети PLC.

Концентратор данных PLC (DCU, DC12U ) предназначен для сбора данных счетчиков:

• Счетчик электроэнергии трехфазный GAMA 300 G3B 144.230.F17.B2.P4.C311.A3.L1
• Счетчик электроэнергий однофазный GAMA 100 G1Y.163.220.F18.B2.P4.C100.V1.R1.H6
• Счетчик GAMA 300 G3M.144.230.F17.P2.C100.A3
• Счетчик электроэнергий однофазный GAMA 100 G1M.153.220.F3.P2.C300.V1
• Счетчик электроэнергии трехфазный GAMA 300 G3Y 144.230.F38.B2.P4.C100.R1.H6

Этот концентратор данных оснащен двумя интерфейсами Ethernet: один для управления самим DCU, а другой для подключения к локальной сети. DCU DC12U соответствует ряду директив и стандартов, включая:

• Директиву 2004/108/EC Европейского парламента и Совета от 15 декабря 2004 года об электромагнитной совместимости, которая заменяет Директиву 89/336/EEC;
• IEC 529 "Степени защиты, обеспечиваемые оболочками";
• Рекомендации МСЭ-Т G.9901 и МСЭ-Т G.9903;
• Характеристики G3-PLC от G3-PLC Alliance, CENELEC, ARIB, FCC (апрель-2015);
• МЭК 62056-53 о применении DLMS/COSEM;
• IEC 62056-61 о кодах OBIS в DLMS/COSEM;
• IEC 62056-62 о классах интерфейса COSEM.

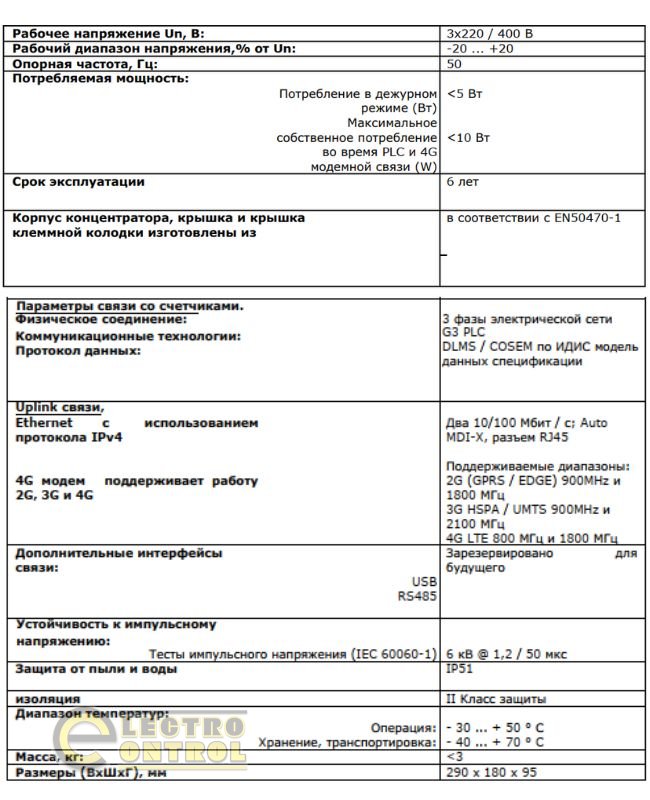

Подробная техническая характеристика концентратора DC12. PLC G3 GAMA

Особенности сетевого концентратора DC12

Программы для работы с модемами по снятию показаний с приборами учета.

DC12U обладает 512 Мб оперативной памяти и 4096 Мб Flash-памяти. Предназначенный для обслуживания до 500 счетчиков, он активно использует двустороннюю связь как в сетях PLC, так и в сотовых сетях, для считывания данных и управления счетчиками.

После включения питания этот концентратор данных автоматически регистрирует все доступные счетчики электроэнергии. В обычном режиме он периодически проверяет доступность счетчиков в сети PLC и обновление событий в них. Периодичность всех этих операций настраивается пользователем как локально, так и удаленно. В случае появления новых событий в счетчиках, DC12U считывает их и сохраняет в локальной базе данных для последующей передачи в ГЭК. Параметризация и обновление прошивки DC12U могут осуществляться как локально с помощью графического веб-интерфейса, так и удаленно через HES.

Локальное управление WEB DCU осуществляется через графический веб-интерфейс. Доступ к веб-интерфейсу осуществляется через любой порт Ethernet или через мобильную связь.

Индикатор состояния концентратора и модема PLC G3 DC12

Ключевые показатели: индикатор "RUN" светится при подаче питания на концентратор. Он мигает во время работы системы. Индикатор "ALARM" мигает, когда DCU находится в аварийном состоянии. Вот некоторые возможные причины тревоги:

• Тампер: крышка клемм DC12U снята. Неактивен в течение 4 часов после первого включения DCU.
• Неправильная конфигурация: ошибка в файле настроек.
• Вмешательство пользователя.
• Отсутствие GSM модема.
• Отсутствие SIM-карты.
• Сбой службы: одна из внутренних служб неисправна.
• Отключение фазы: одна или несколько фаз питания отключены.
• Низкий уровень внутренней памяти: доступно менее 100 МБ свободного FLASH.

Индикаторы модуля PLC:

• Run: светодиод мигает при работе модуля PLC.
• T/R: светодиод мигает при передаче данных через PLC.
• A, B, C: индикаторы фазы питания. Горят, когда есть подача питания.

Индикаторы модуля GSM (дополнительная информация в Приложении А):

• LED1 [Питание]: красный. Показывает подключение к источнику питания.
• LED2 [Сеть]: RGB светодиод, отображает подключение к сети GSM.
• LED3 [Активность]: RG светодиод, отображает сетевую активность GSM.
