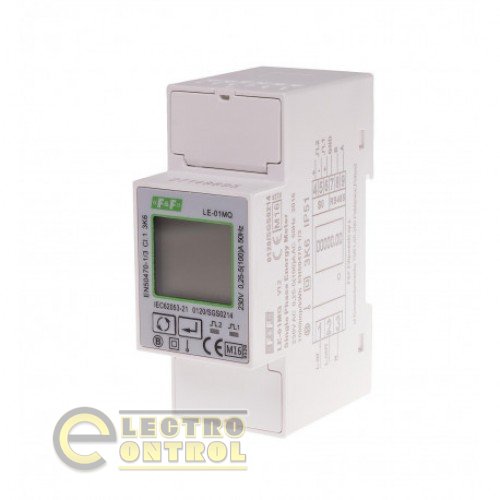

Однофазный двухсторонний счетчик электрической энергии LE-01MQ, Modbus RTU

 Однофазный двухсторонний счетчик электрической энергии и параметров сети, в соответствии с директивой MID, интерфейсом RS-485 и протоколом связи Modbus RTU.



Настройка счетчика осуществляется через меню конфигурации, доступное с передней панели, и через коммуникационный порт в соответствии с функциями программирования Modbus RTU.





Функции

* 1-фазный

* двусторонний (4 квадранта)

* 100А прямое подключение

* кВтч / квар индикация (получено/отдано)

* индикация параметров сети

* совместимость с MID

* Протокол Modbus RTU

* Порт RS-485

* SO импульсный выход

* многофункциональный ЖК-дисплей с подсветкой

* защита паролем с помощью пароля



Измеренные значения

Активная энергия собрана / доставлена                           AE + / AE- [кВтч]

Энергия полученая / отданая                                             RE + / RE- [kvarh]

Напряжение в сети                                                              [V]

Фазные токи                                                                         [A]

Частота                                                                                 F [Гц]

Активная мощность                                                             P [Вт]

Реактивная мощность                                                        Q [var]

Полная мощность                                                               S [VA]

Коэффициент мощности                                                    cosφ



Схема подключения
