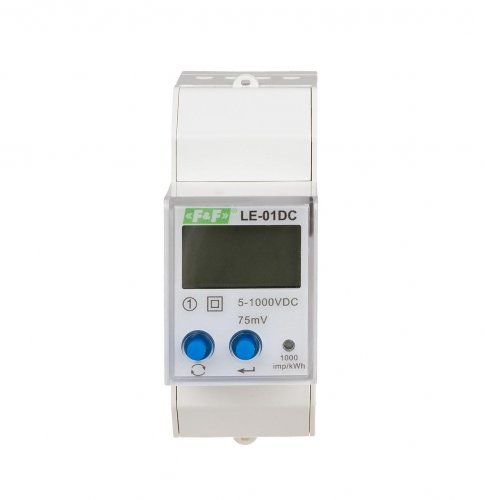

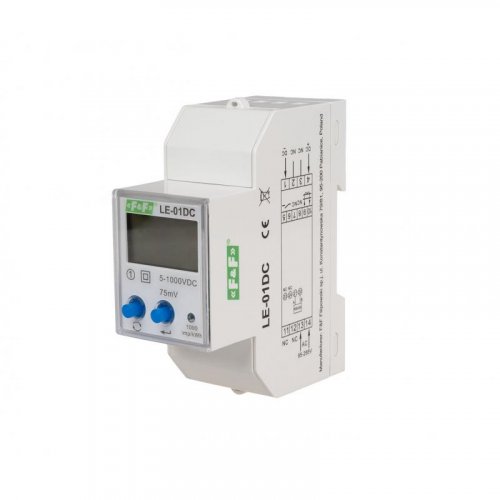

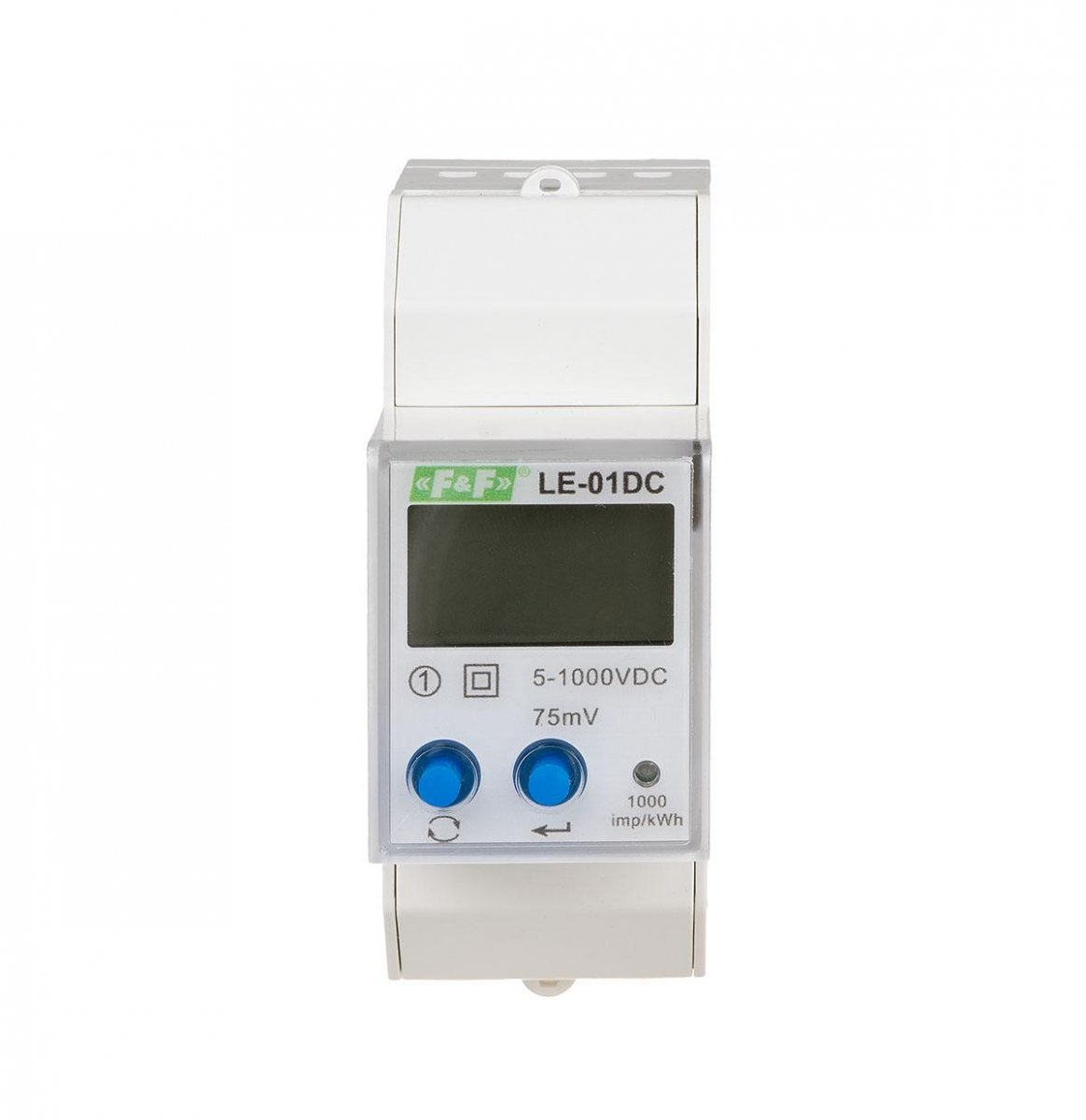

Счётчик электроэнергии постоянного тока F&F LE-01DC

Назначение

Счетчик позволяет осуществлять двунаправленное измерение потребления энергии и мониторинг текущих параметров питания: мощности, напряжения и тока. Встроенные часы реального времени с резервным питанием от батареи позволяют измерять потребление энергии по четырем заданным пользователем тарифным зонам, которые можно настраивать ежедневно. Память счетчика также сохраняет показатели счетчика энергии за последние тридцать дней и двенадцать месяцев. Ежемесячный индикатор фиксирует как общее потребление энергии, так и распределение потребления между отдельными тарифами. LE-01DC имеет встроенное реле и программируемый порог перегрузки. При превышении заданной нагрузки в течение заданного периода срабатывает реле. Счетчик также оснащен интерфейсом связи RS485. Интерфейс RS485 поддерживает протокол Modbus RTU, что позволяет дистанционно считывать показания и настраивать устройство. Кнопки на передней панели счетчика позволяют выбирать отображаемый параметр и изменять настройки счетчика. ЖК-дисплей с подсветкой облегчает считывание измеренных значений.

Принцип действия

Используя ток, протекающий через внешний измерительный шунт, и приложенное напряжение, счетчик точно измеряет потребление энергии и дополнительные электрические параметры (мощность, напряжение, ток). Счетчик записывает общее потребление энергии в энергонезависимую память, разбив его на запрограммированные тарифные зоны. Другие параметры, отображаемые счетчиком, являются временными и представляют собой текущие значения измеренных параметров, которые не сохраняются в энергонезависимой памяти.
