Щит собственных нужд ЩСН

 ♦ Условия оформления заказа на сборку щитового оборудования ♦

1. Клиент присылает техническое задание (в телефонном режиме, на электронною почту, в социальных сетях и др.)
2. Соответственно техническому заданию мы делаем коммерческое предложение и отправляем Вам его любым каналом связи
3. Создаем типовый договор на сотрудничество с Вами
4. Вы оплачиваете свой заказ удобным Вам способом соответственно счету выставленного нашей компанией
5. Мы в ближайшие сроки начинаем сборку щитового оборудования (сроки могут меняться в зависимости от степени нагрузки в нашей компании)
6. После сборки щитовое изделие проверяется нашими высококвалифицированными техническими специалистами на корректность работы
7. Доставка по Вашему адресу обусловленным способом
8. Монтаж и наладка (если это предусмотрено в договоре)
9. В комплекте с щитовым оборудованием мы поставляем следующую документацию: паспорт на готовое изделие; схему электрическую
10. Все электрощитовое оборудование производится согласно техническим условиям ТУ У 27.1-42055633-001:2020

---

   Щит собственных нужд (ЩСН) - это один из видов электрощитового оборудования, которое используется для защиты электроустановок от перегрузок, коротких замыканий и других нештатных ситуаций.

     Компания «Инсталл Групп» может выполнить ЩСН для распределения электроэнергии в цепях собственных нужд  с различной номинальной мощностью (все будет зависит от мощности нагрузки, которая будет подключатся к этому щиту), номинальным током и т.п.. Цена на сайте указана для ЩСН мощностью 300кВт.

     Функции, которые выполняет ЩСН:

1. Контролирует и распределяет электроэнергию по различным потребителям в доме, офисе или других местах
2. Защиту от перегрузок и токов коротких замыканий. Он содержит предохранительные автоматы или выключатели, которые автоматически отключают электроприборы в случае превышения допустимой нагрузки или возникновения неисправностей
3. Защиту от удара человека электрическим током за счет использования в щите различных дифференциальных автоматом, устройств защитного отключения ПЗВ

     Щит собственных нужд может состоять из следующих секций:

 ♦ Вводная секция - содержит автоматические выключатели или предохранители для защиты от перегрузок и коротких замыканий на вводе электроэнергии в щит

 ♦ Распределительные секция - содержит автоматические выключатели или предохранители для защиты от перегрузок и коротких замыканий на каждой линии или группе потребителей

 ♦ Контрольно-измерительная секция - включает приборы и измерительные устройства для контроля и измерения параметров, таких как напряжение, ток, потребляемая электроэнергия

 ♦ Заземление и защитные устройства - включают заземляющие провода, разрядники и предохранители для защиты от перенапряжений и электрических ударов

 ♦ Управляющая секция - содержит элементы управления, такие как кнопки, переключатели и контакторы, которые позволяют управлять работой электрооборудования и потребителей в системе

 ♦ Наличие конкретных секции в щите собственных нужд будут различаться в зависимости от технического предназначения данного щита.

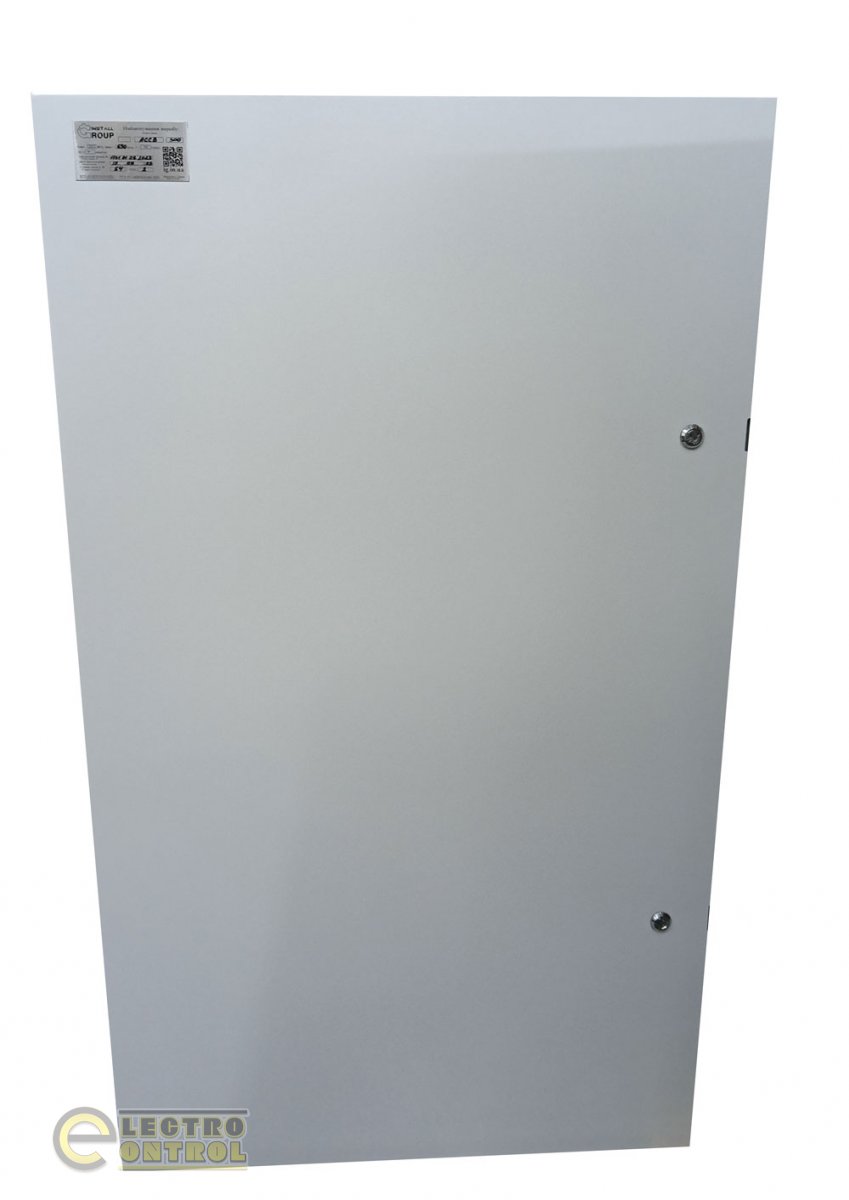

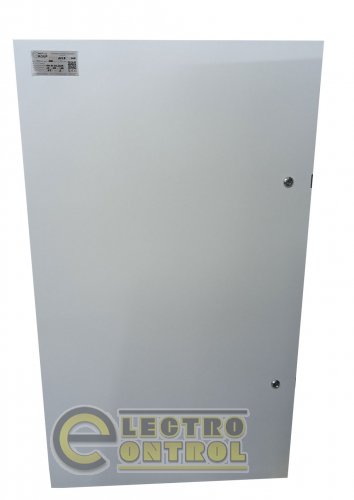

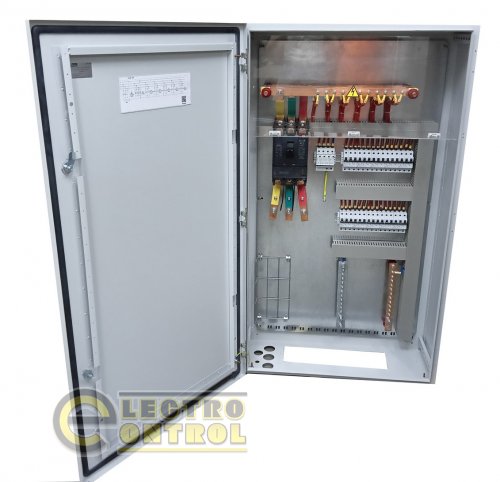

Габаритные размеры и внешний вид ЩСН:

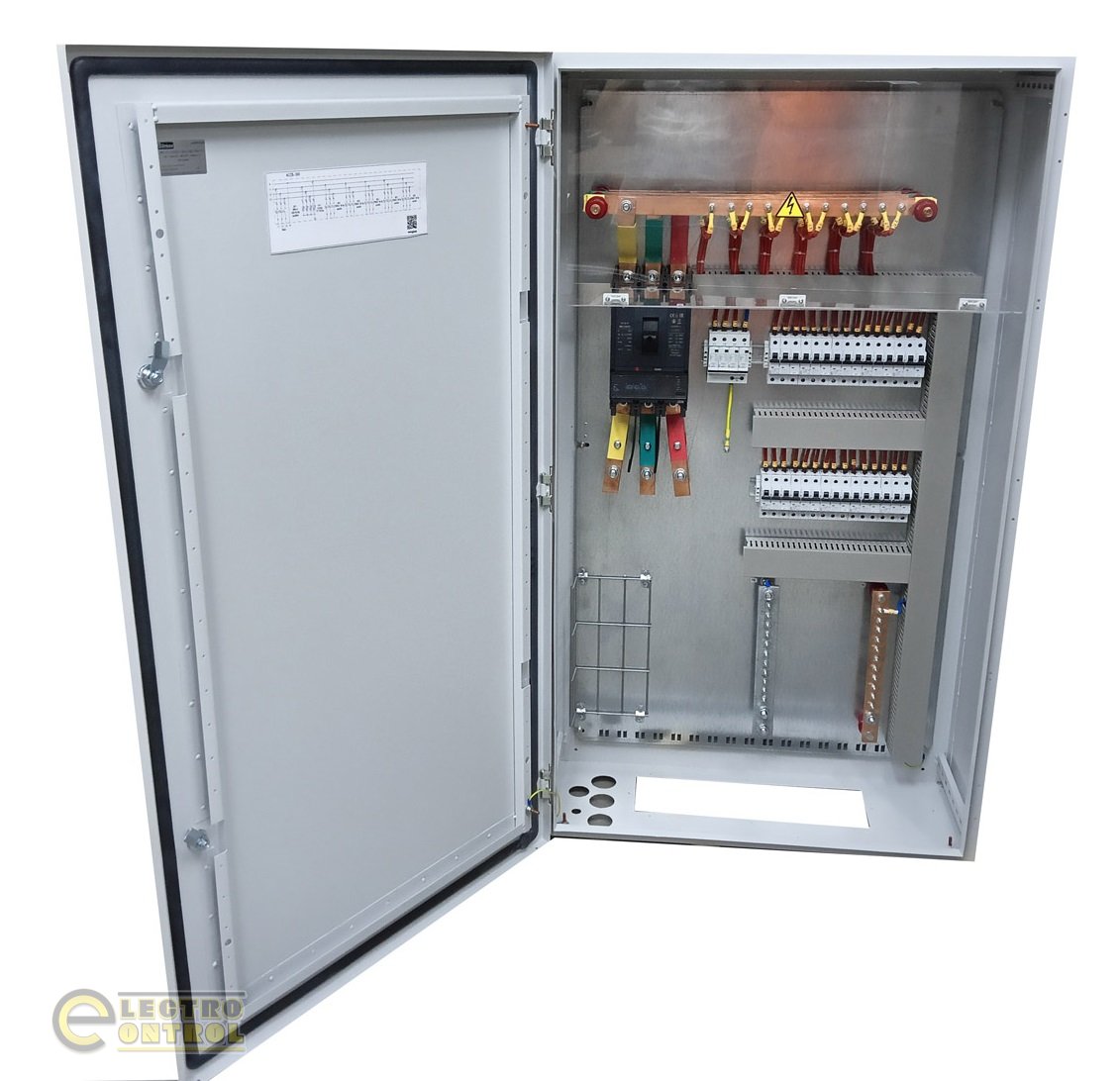

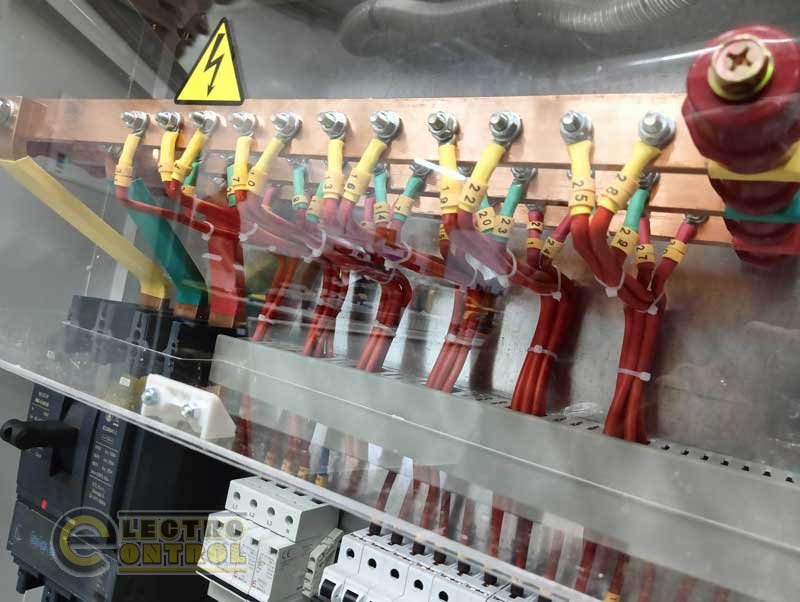

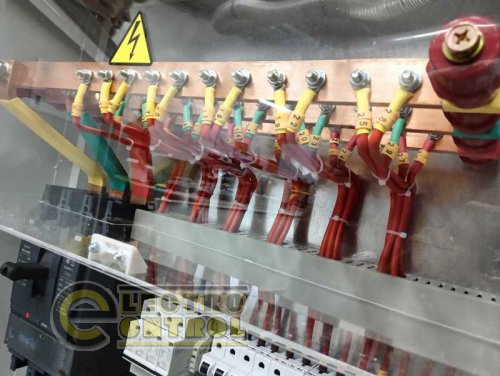

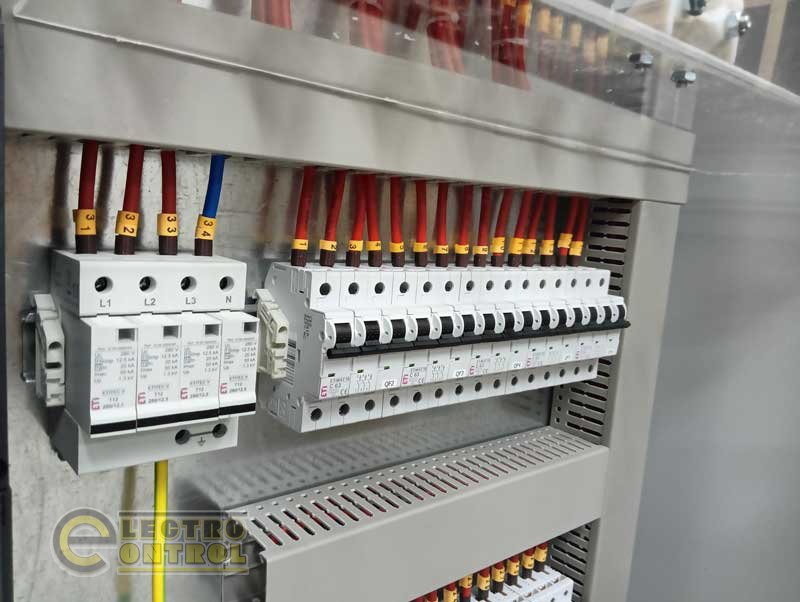

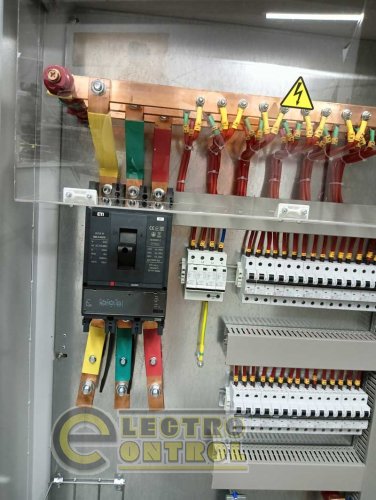

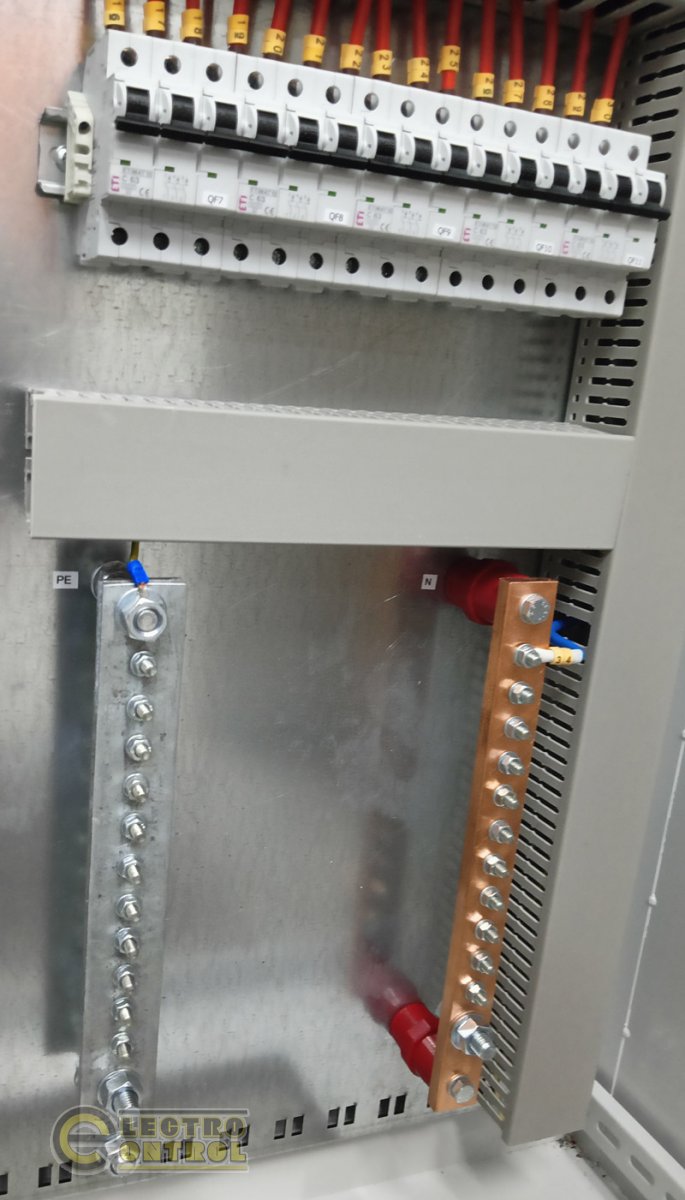

     Конструктивное исполнение корпуса щита собственных нужд ЩСН:

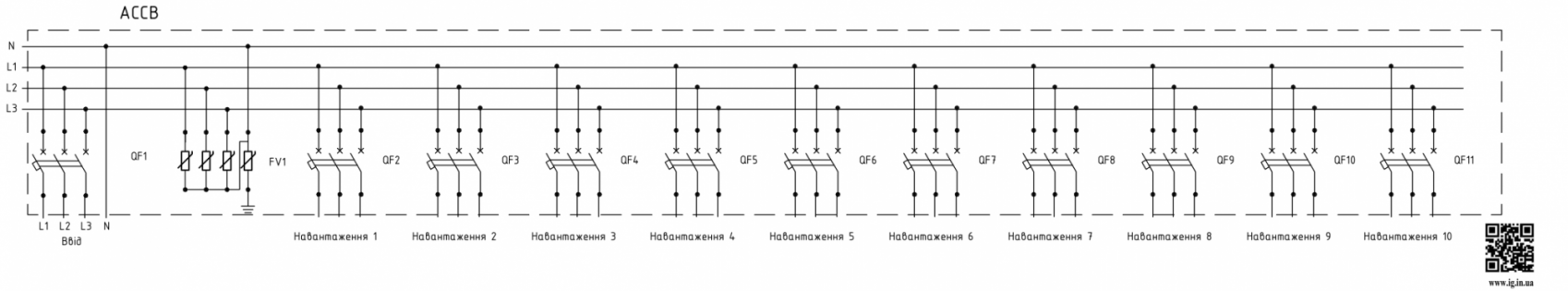

Схема управления:
