Под заказ (стоимость указана ориентировочная; просчет осуществляется по индивидуальному заказу)
Инженер-конструктор по Электрощитовому Оборудованию
Просчет заказа

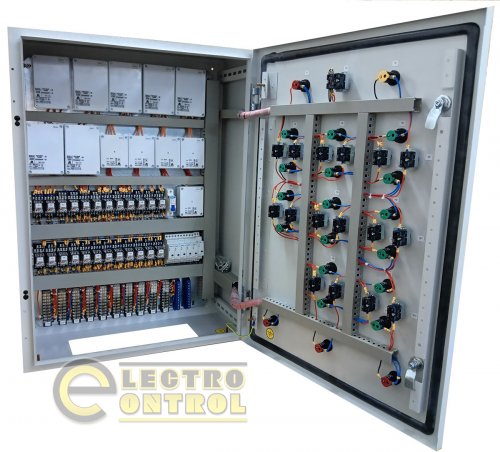

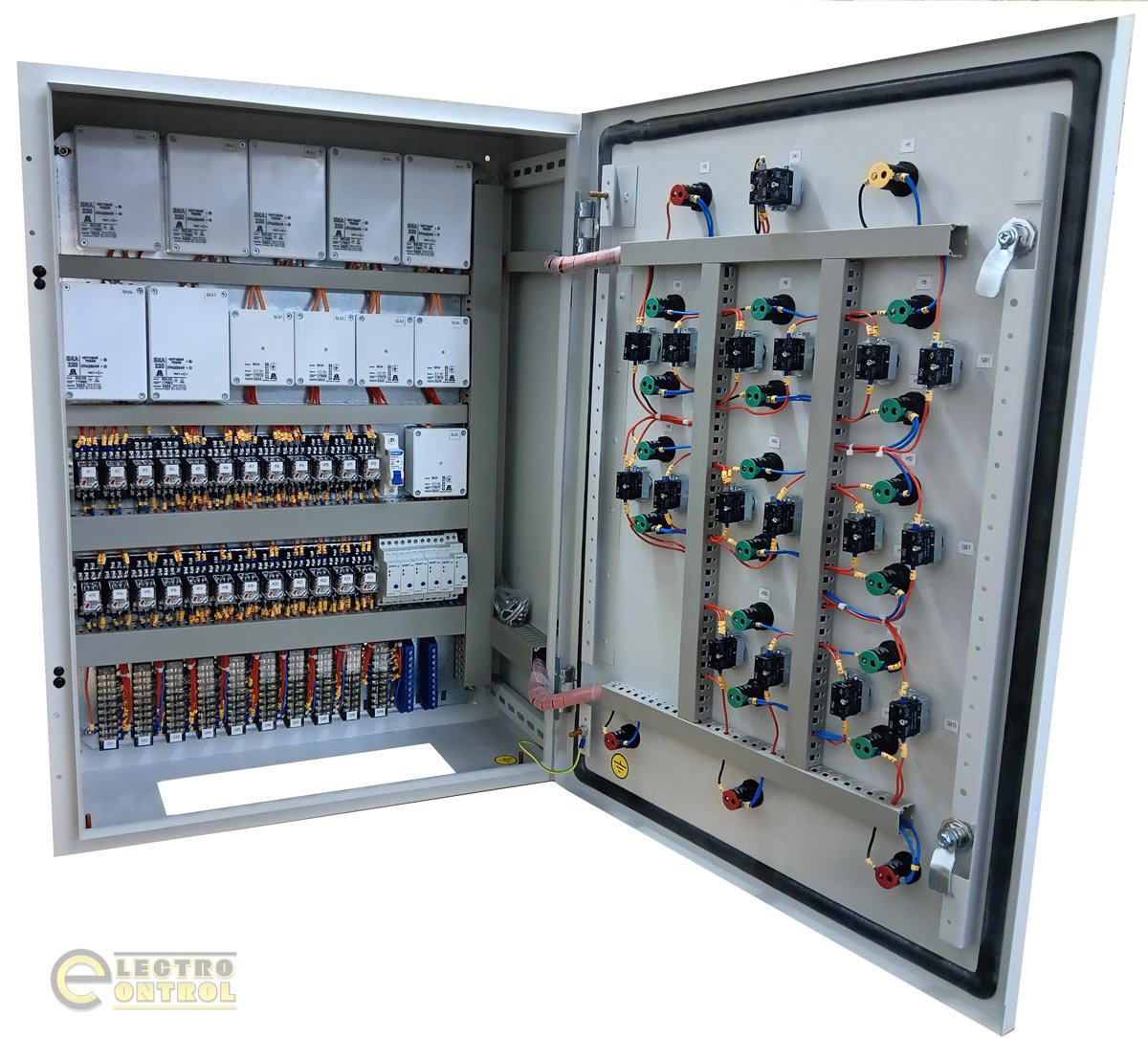

Щит управления системой дымоудаления ЩУ СД
-
141186ЩУ СД-18537
Доставка в любой город Украины в течении 2-3 рабочих дней
Cкидки постоянным клиентам
- Мы работаем по 100% предоплате
- Минимальная сумма заказа 400 грн
- Безналичный расчет
- Онлайн оплата по реквизитам
Защита покупки
-
Характеристики
- Страна производитель товара: Украина
♦Условия оформления заказа на сборку щитового оборудования♦
- Клиент выдает техническое задание (в телефонном режиме, на электронною почту, в социальных сетях и др.)
- В соответствии с техническим заданием мы готовим коммерческое предложение и отправляем Вам его любым каналом связи
- Создаем типовый договор на сотрудничество с Вами
- Вы оплачиваете свой заказ удобным Вам способом, согласно выставленному счету нашей компанией
- Мы в ближайшие сроки начинаем сборку щитового оборудования (сроки могут меняться в зависимости от степени нагрузки в нашей компании)
- После сборки щитовое изделие проверяется нашими высококвалифицированными техническими специалистами на корректность работы
- Доставка по Вашему адресу обусловленным способом
- Монтаж и наладка (если это предусмотрено в договоре)
- В комплекте с щитовым оборудованием мы поставляем следующую документацию: паспорт на готовое изделие; схему электрическую
- Все электрощитовое оборудование производится согласно техническим условиям ТУ У 27.1-42055633-001:2020
Компания «Инсталл Групп» занимается производством щитового оборудования типа ЩУ СД – щит управления системой дымоудаления. Данное щитовое оборудование представлено и реализуется в Интернет-магазине «Электроконтроль». Сборка щитов производится специалистами необходимой квалификации в производственном цехе компании «Инсталл Групп». Сборка и монтаж производится с учетом требований ПУЭ, безопасности и ресурсосбережению.
Щиты управления системой дымоудаления ЩУ СД предназначены для контроля процессов связанных с удалением дыма в различных объектах, таких как общественные или админ здания, туннели, паркинги, пожарные посты и другие. Они обеспечивают автоматическое и ручное включение и отключение системы дымоудаления, являются системой частью мониторинга различных параметров, таких как температура и уровень дыма, и предоставляют управление и информацию о состоянии системы в случае возникновения пожара. Щиты управления системой дымоудаления играют важную роль в обеспечении безопасности и защиты людей и имущества от пожаров.
Данный вид щитового оборудования можно использовать не только в системах дымоудаления, а так же в системах вентиляции, системах подпора воздуха. Компания «ИНСТАЛЛ ГРУПП» выполняет щиты управления системой дымоудаления ЩУ СД согласно типовым или индивидуальным проектам.

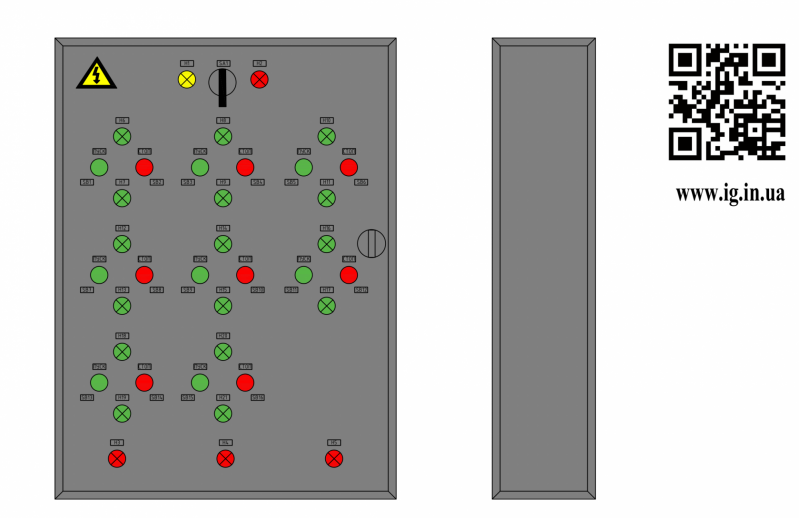

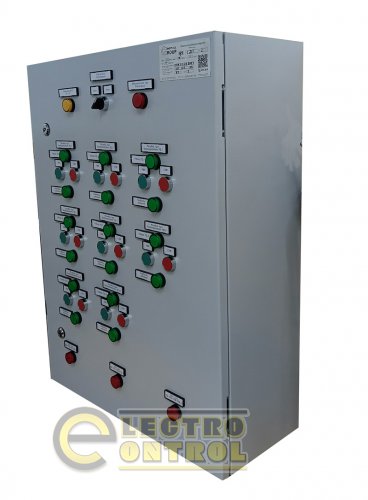

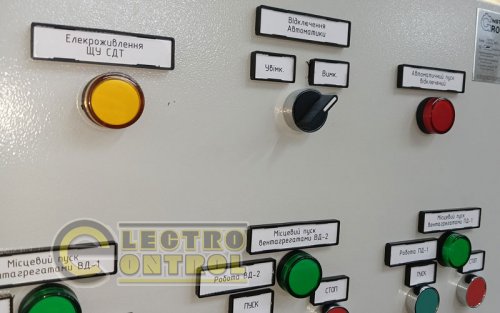

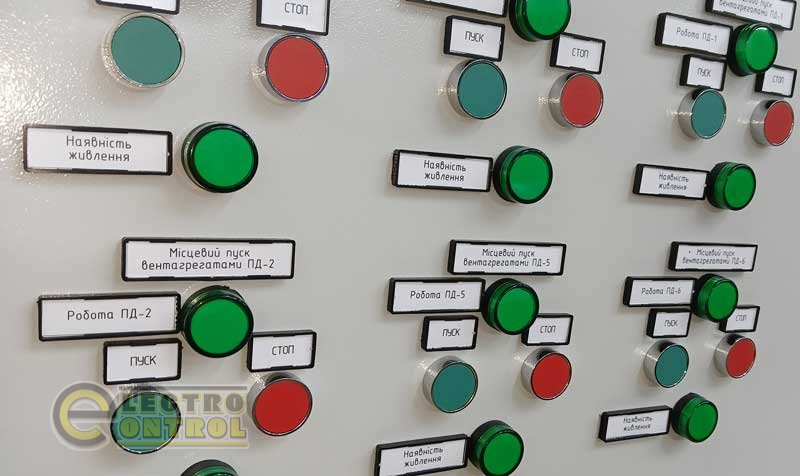

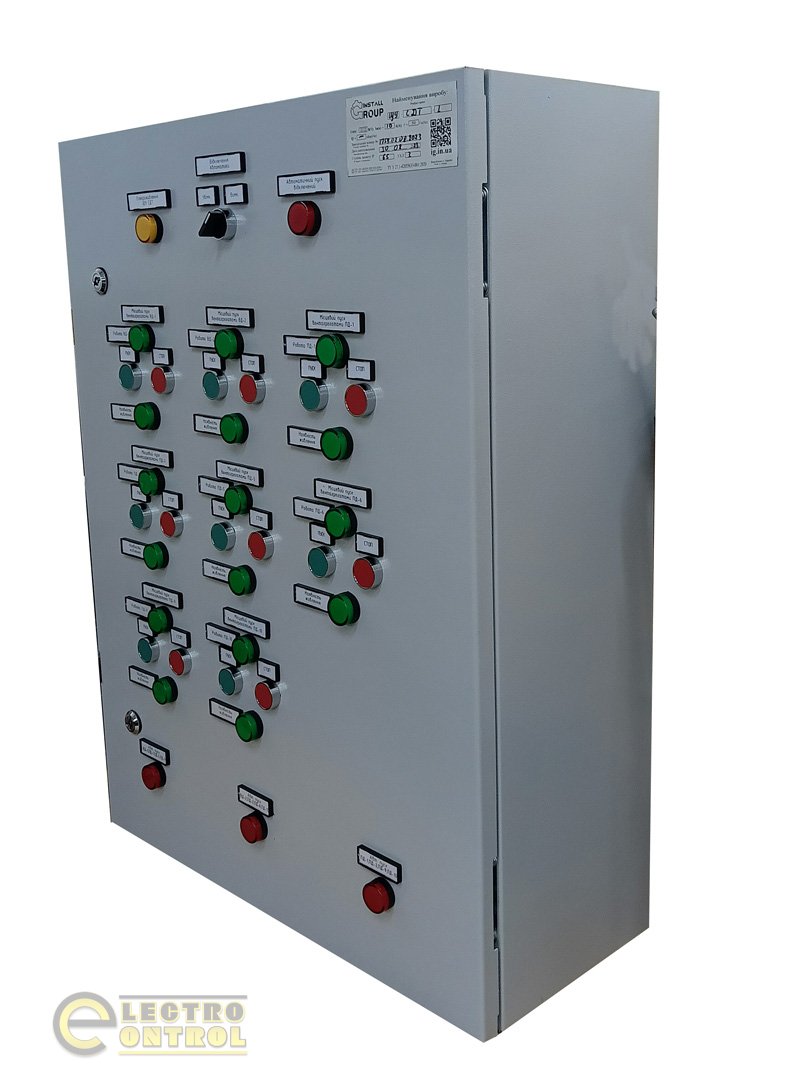

Внешний вид и габаритные размеры корпуса щита управления системой дымоудаления ЩУ СД:
Конструктивное исполнение щита ЩУ СД:
⇒ Размер – 800х600х250 (ВхШхГ, размеры индивидуально заказу)
⇒ Материал корпуса: металлический (возможность выбора толщины метала: 0,8мм; 1мм; 1,2мм)
⇒ Тип покраски – порошковая, цвет RAL7035 (при необходимости можно выбрать другой цвет под потребности заказчика)
⇒ Климатическое исполнение – IP54 (по желанию заказчика можно выполнить различные варианты климатического исполнения)
⇒ Странна производитель – Украина
⇒ Производитель – ООО «Инсталл Групп»
Схема управления щита системы дымоудаления ЩУ СД:
Описание работы данной схемы ЩУ СД:
Управление работой системы противодымной защиты предполагается в автоматическом и дистанционном режиме. Автоматический запуск насосов осуществляется при срабатывании датчика положения пожарного крана посредством использования контактов блока коммутации адресного БКА системы пожарной сигнализации, а также выдачу от ПКПП-П на шкаф управления сигнала пуска вентагрегатов.

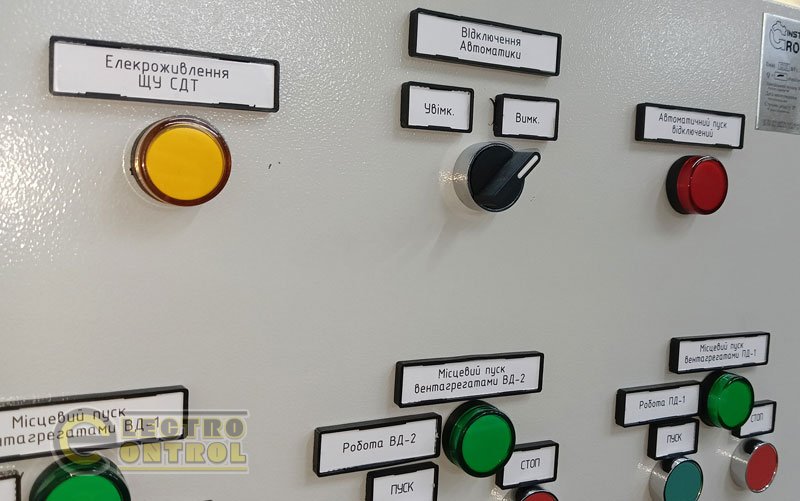

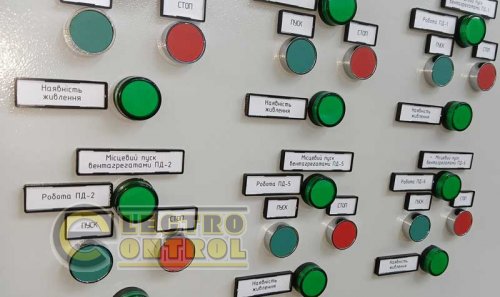

Дистанционное управление осуществляется с кнопочных постов (КП), устанавливаемых в пожарных шкафах.
При пуске вентагрегатов системы противодымной защиты, автоматикой обеспечивается временная задержка 20-30с между пуском вентиляторов дымоудаления (запускаются первыми) и подпора воздуха (запускается вторым).
Автоматизация и диспетчеризация системы внутреннего противопожарного водопровода для проекта осуществлялась на базе адресной системы «Омега». Для этого в проекте были предусмотрены адресные шлейфы.

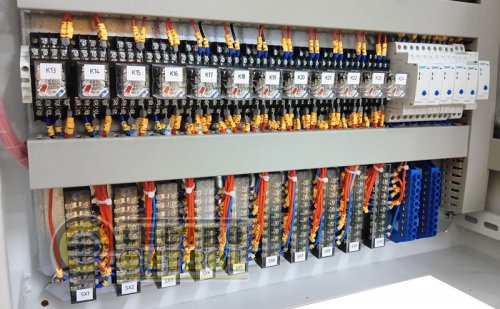

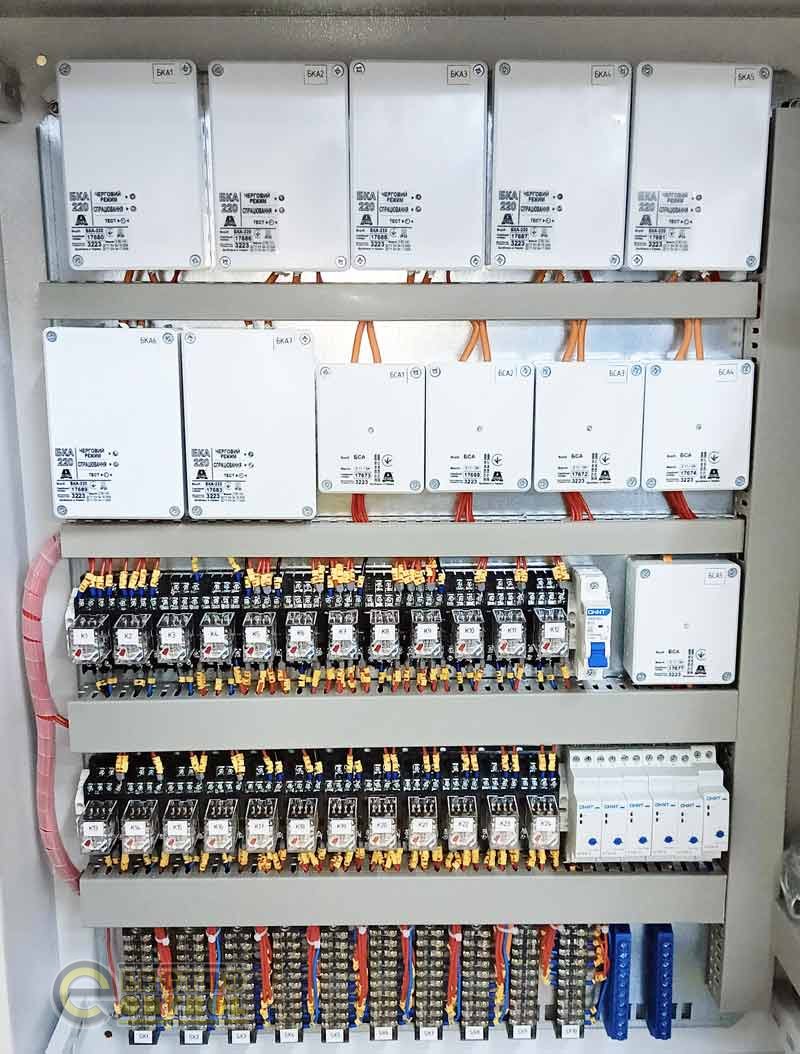

Основной комплект оборудования которое входит в ЩУ СД:

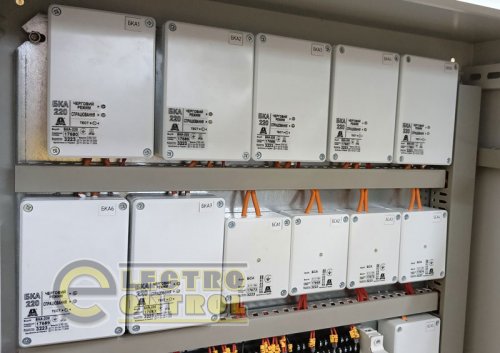

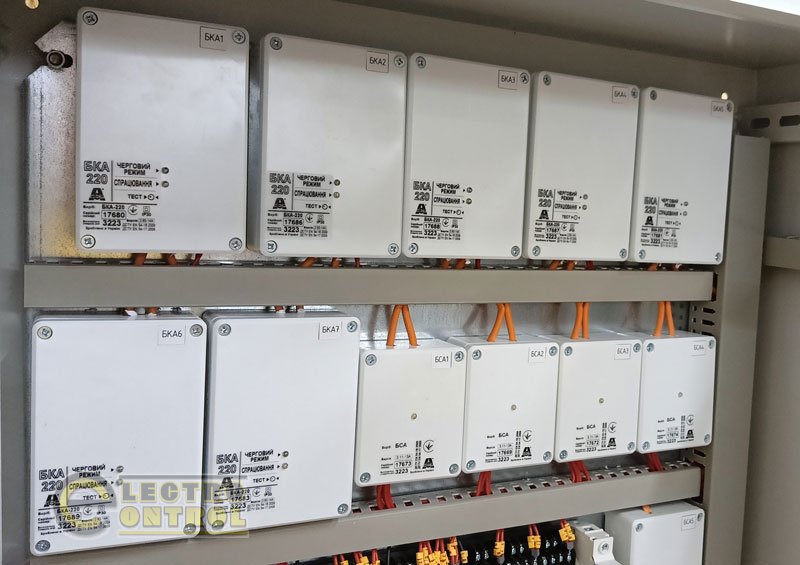

⇒ Блоки коммутации адресные
⇒ Блоки сообщения адресные

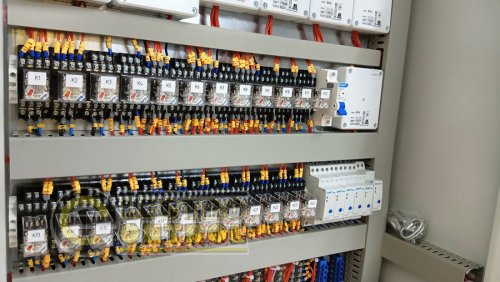

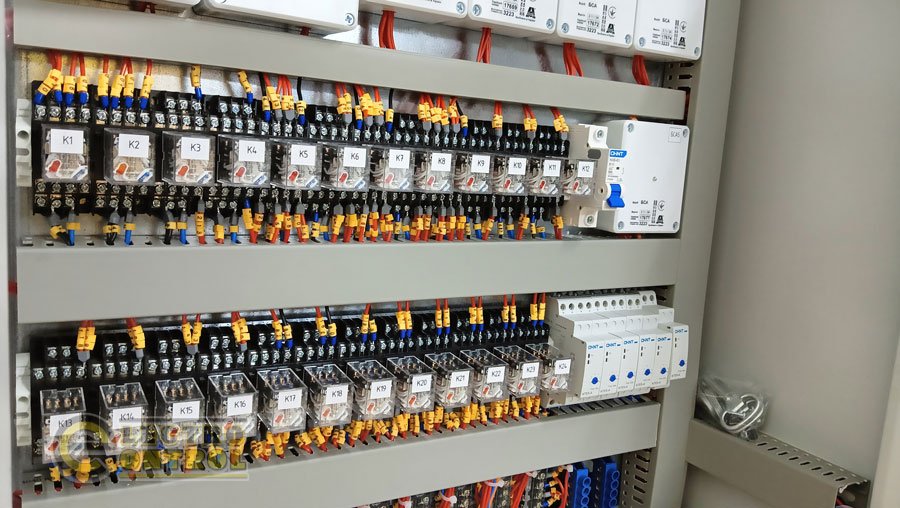

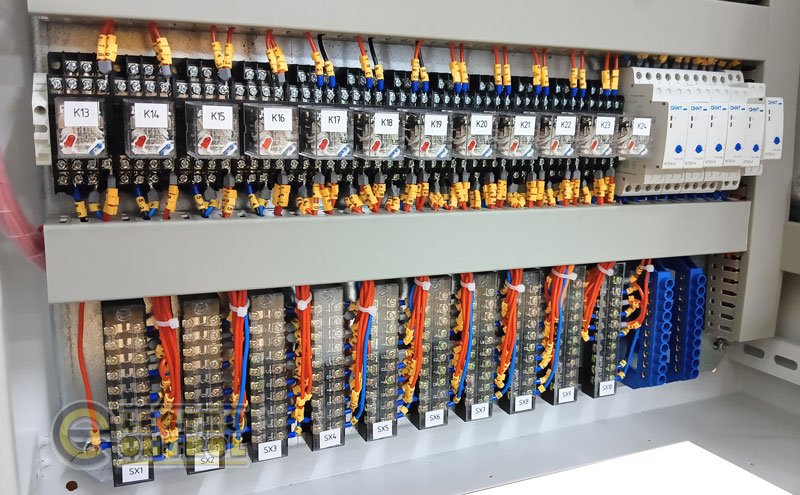

⇒ Реле промежуточное
⇒ Реле задержки времени
⇒ Переключатели с фиксацией
⇒ Кнопки
⇒ Индикаторы
Цена указанная на сайте была просчитана с использованием электрооборудования производителя CHINT, оборудования для адресной системы производителя "Омега". При сборке данного щитового оборудования возможно использовать следующих европейских производителей: Eaton (США), ЕТI (Словения), ABB (Германия), Schneider Electric (Франция), Hager (Германия) и др.. А так же из других бюджетных имменитых брендов: CHINT (Китай), CNC (Китай), UEK (Украина), АСКО-УКРЕМ (Украина), Промфактор (Украина) и т.д.
