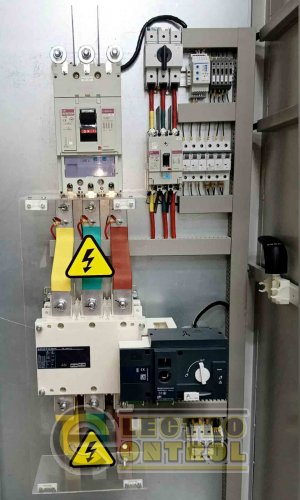

Щит автоматического ввода резерва АВР-400-2в-400А

 ♦ Условия оформления заказа на сборку щитового оборудования ♦

1. Клиент присылает техническое задание (в телефонном режиме, на электронною почту, в социальных сетях и др.)
2. Соответственно техническому заданию мы делаем коммерческое предложение и отправляем Вам его любым каналом связи
3. Создаем типовый договор на сотрудничество с Вами
4. Вы оплачиваете свой заказ удобным Вам способом соответственно счету выставленного нашей компанией
5. Мы в ближайшие сроки начинаем сборку щитового оборудования (сроки могут меняться в зависимости от степени нагрузки в нашей компании)
6. После сборки щитовое изделие проверяется нашими высококвалифицированными техническими специалистами на корректность работы
7. Доставка по Вашему адресу обусловленным способом
8. Монтаж и наладка (если это предусмотрено в договоре)
9. В комплекте с щитовым оборудованием мы поставляем следующую документацию: паспорт на готовое изделие; схему электрическую
10. Все электрощитовое оборудование производится согласно техническим условиям ТУ У 27.1-42055633-001:2020

---

     Компания «Инсталл Групп» занимается производством щитового оборудования типа АВР (Автоматический ввод резерва). Данное щитовое оборудование представлено и реализуется в Интернет-магазине «Электроконтроль».  Сборка щитов производится специалистами необходимой квалификации в производственном цехе компании «Инсталл Групп». Проектирование, сборка и монтаж производится с учетом требований ПУЭ, безопасности и ресурсосбережению.
   Щит автоматического ввода резерва (АВР) – один из типов электрощитового оборудования, предназначенный для обеспечения бесперебойной работы потребителя электросетью напряжением 400В переменного тока частотой сети 50 Гц, путем переключения нагрузки между основным и резервным источниками питания. Источниками питания, между которыми происходит переключения (при пропадании основного ввода электропитания) могут быть два  независимых ввода (по схема «город 1» - «город 2» с приоритетом по одному из вводов), между основным и  резервным источником (ГЭС – генераторная электро-станция) или между двумя основными и резервным источником (по схеме «Город 1» - «Город 2» - «Генератор»).


  Данный тип щитового оборудования используют как в бытовой сфере, так и в промышленной сфере (когда длительная остановка подачи электропитания не допустима для стабильной и без аварийной работы).

     Конструктивно АВР можно выполнить в 2-х вариантах:

 ♦ На контакторах (модификация  АВР-200 и АВР-300)
 ♦ На автоматических выключателях (или переключателе нагрузки) с мотор-приводом или устройство АВР (модификация АВР-400)

Особенности конструкции щита автоматического ввода резерва с мотор-приводом АВР-400. Данное устройство автоматического ввода резерва включает в себя четыри основных элемента: вводной выключатель нагрузки(если присуствует ввод от генератора), вводные автоматические выключатели, переключатель нагрузки (или автоматы) с мотор-приводом, контроллер. Переключение между вводами происходит с помощью автоматических выключателей, которые переключаются мотор-приводом. Мотор привод, в свою очередь, управляется контроллером, который находится в корпусе мотор-привода или отдельно стоящий, зависит от конструктивного решения завода изготовителя.

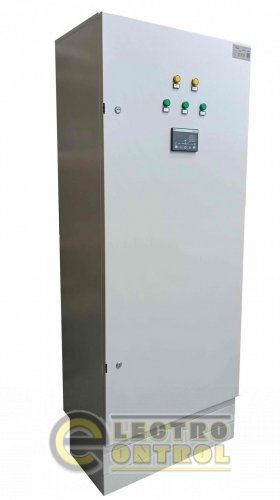

Габаритные размеры и внешний вид АВР-400-2в-400А:


    Конструктивное исполнение корпуса щита автоматического ввода резерва АВР-400-2в-400А:
 ♦ Размер – 1800х800х400мм (ВхШхГ)
 ♦ Материал корпуса: металлический (возможность выбора толщины метала: 0,8мм; 1мм; 1,2мм)
 ♦ Тип покраски – порошковая, цвет RAL7035 (при необходимости можно выбрать другой цвет под потребности заказчика)
 ♦ Климатическое исполнение – IP31 (по желанию заказчика можно выполнить до IP65)
 ♦ Странна производитель – Украина
 ♦ Производитель – ООО «Инсталл Групп»

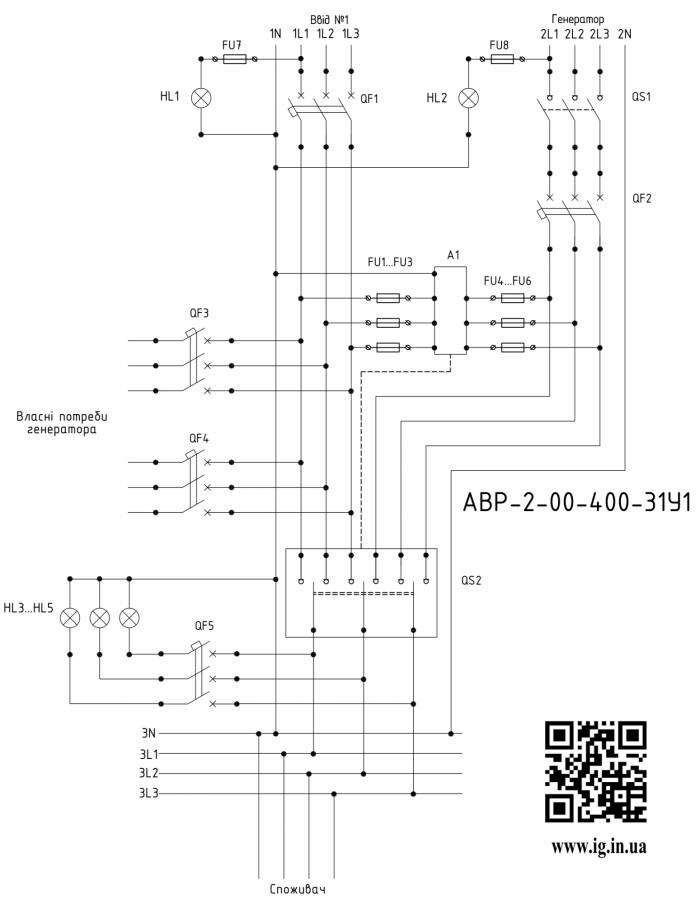

Схема управления автоматическим вводом резерва АВР-400-2в-400А:



       Принцип работы данной схемы автоматического ввода резерва АВР-400-2в-400А:
     Данная схема щита автоматического ввода резерва с мотор приводом осуществляет переключение между двумя ввода «Ввод 1» и «Генератор»  с приоритетом по вводу «Ввод 1». Контроллер A1 отслеживает наличие напряжения на каждой из фаз, контролирует параметры на основном вводе. В данной схеме в качестве устройства ввода резерва выступает переключатель нагрузки с мотор приводом. При пропадании напряжения на основном вводе, а так же при выходе параметров сети основного ввода из установленных пределов, контролер подает сигнал мотор-приводу на переключения (в положения 2) переключателя нагрузки QS2. Переключения между вводами выполняется с задержкой по времени.  Как только на вводе с приоритетом появляется напряжения, или параметры основной сети стабилизировались, происходит автоматическое переключения переключателя нагрузки (в положения 1) с резервного ввода на основной. Автоматические выключатели QF3 и QF2 служат для защиты вводных электролиний.

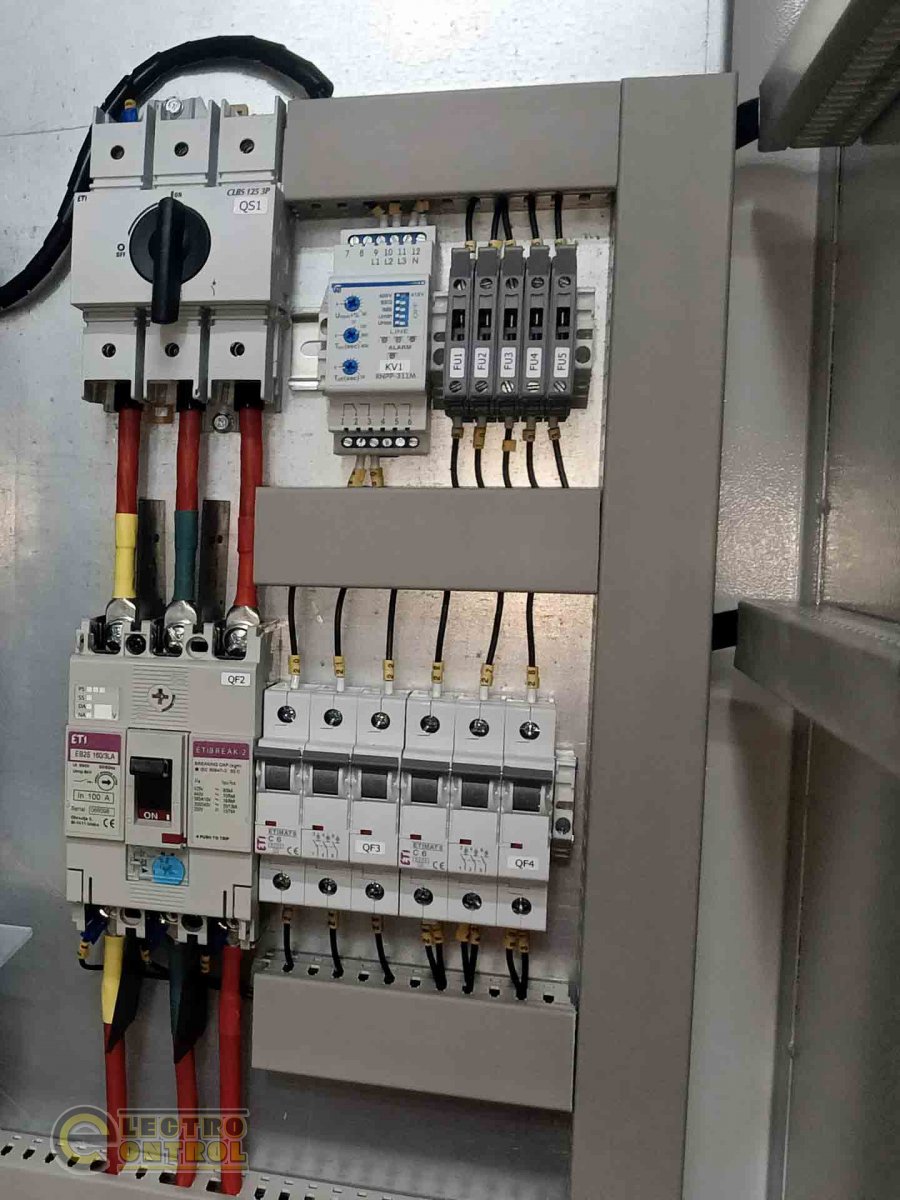

     Основной комплект оборудования, которое входит в АВР-400-2в-400А:
 ⇒ Два промышленные автоматические выключателя
 ⇒ Выключатель нагрузки (для подключения ввода от генератора)

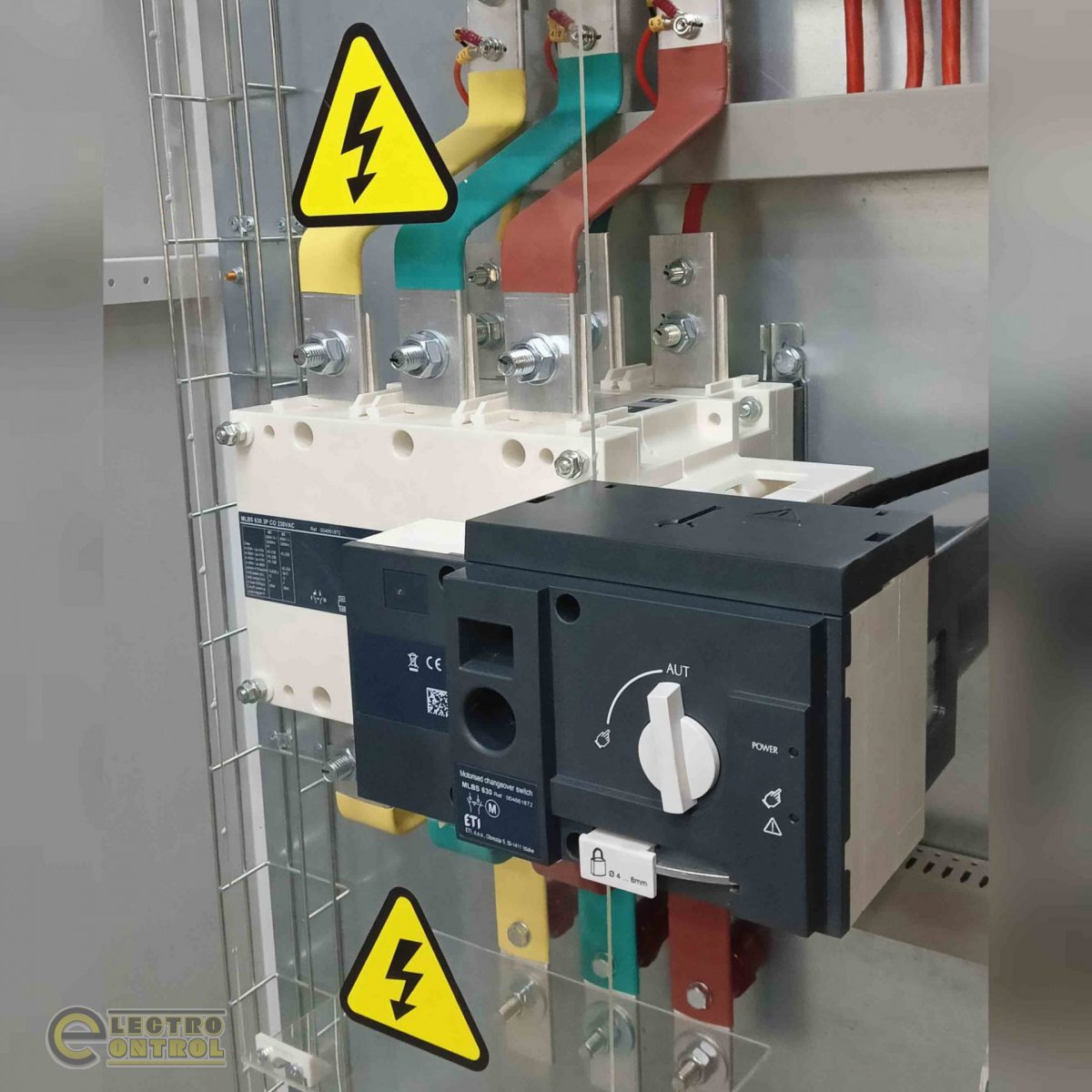

 ⇒ Переключатель нагрузки (или автоматические выключатели) с мотор-приводом
 ⇒ Контроллер

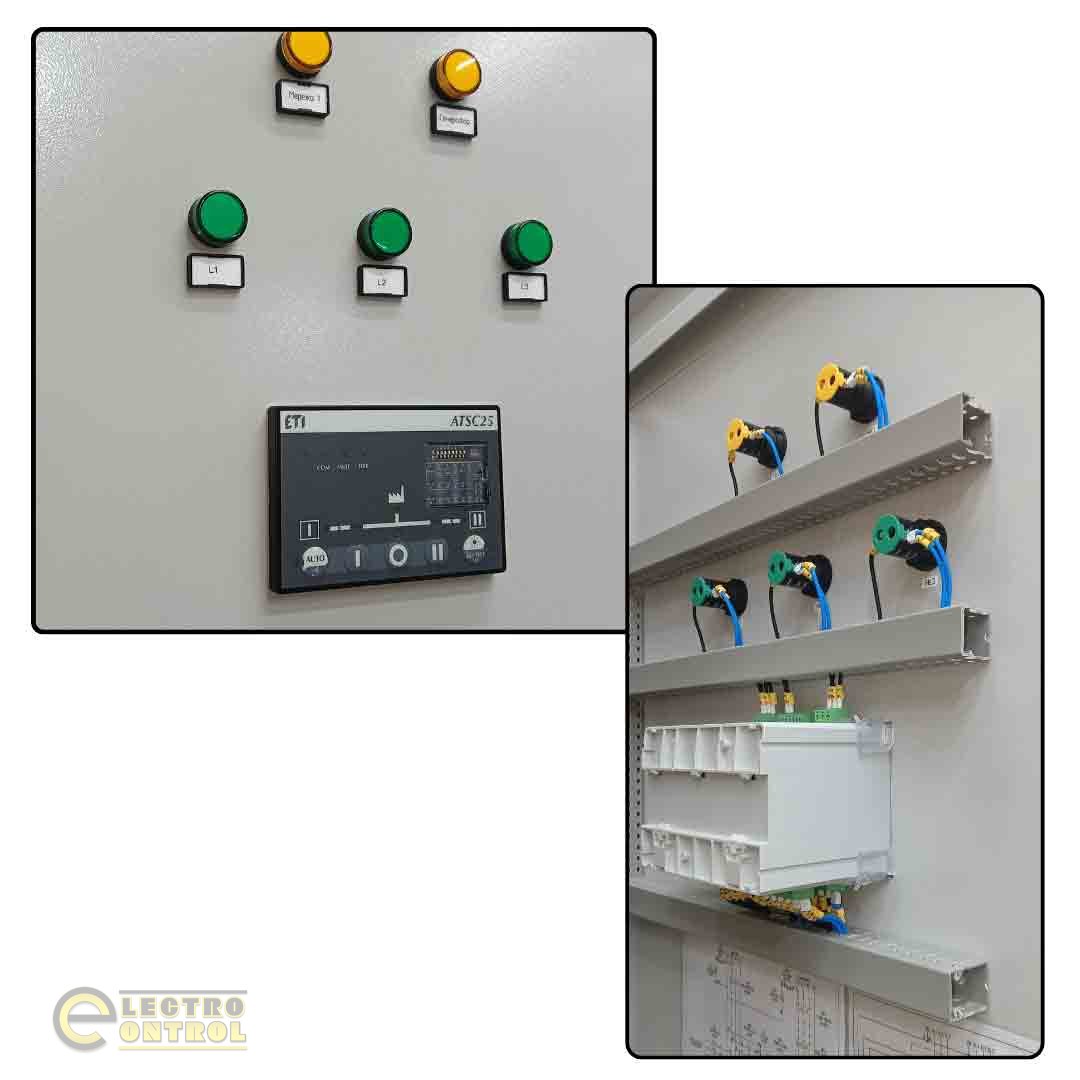

 ⇒ Индикаторы световой сигнализации
 ⇒ По желанию заказчика возможно установка автоматических выключателей для подключения нагрузки, дополнительной аппаратуры (реле времени, амперметров, вольтметров, анализатора параметров сети и т.п.).
   Цена указанная на сайте была просчитана  с использованием оборудования производителя ETI. При сборке данного щитового оборудования возможно использовать следующих европейских производителей: Eaton (США), ЕТI (Словения), ABB (Германия), Schneider Electric (Франция), Hager (Германия) и др.. А так же из других  бюджетных имменитых брендов: CHINT (Китай), CNC (Китай), UEK (Украина), АСКО-УКРЕМ (Украина), Промфактор (Украина) и т.д.
