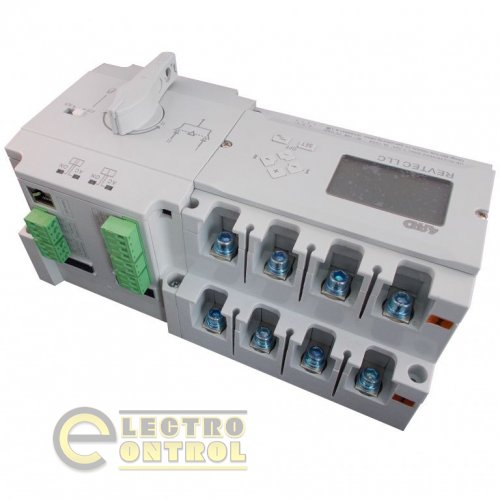

Данный переключатель является интеллектуальным микропроцессорным устройством автоматического ввода резерва (АВР), предназначенным для автоматической передачи нагрузки от одного источника питания к другому для различных применений в 1-3 фазных системах с током до 125А.
Устройство контролирует фазные напряжения основного и резервного источников электроснабжения, отправляет команду дистанционного запуска генераторной установки и выполняет переключение между этими двумя источниками, соединяющими цепи нагрузки с активным в данный момент источником питания, имеющим напряжения фаз в пределах предустановленных допустимых значений.
Устройство оснащено рычагом ручного переключения нагрузки, переключателем ручного / автоматического режима, электрической и механической встречной блокировкой.
Входы и выходы: связь с противопожарной системой, выходы дистанционного запуска генератора и выходы подключения внешних индикаторов.

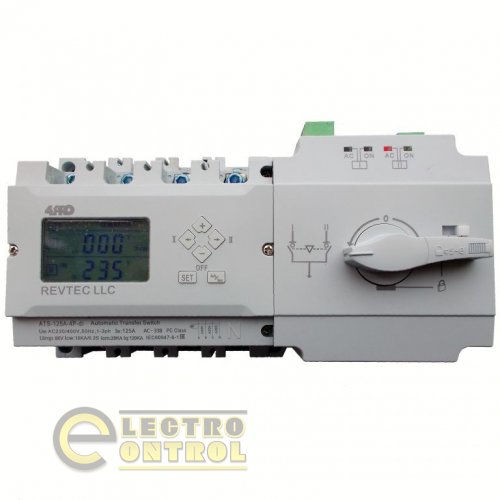

Светодиоды на передней панели предоставляют информацию о текущем состоянии входов и переключателя.

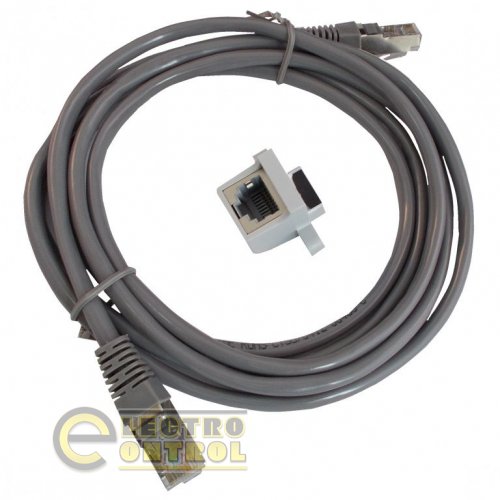

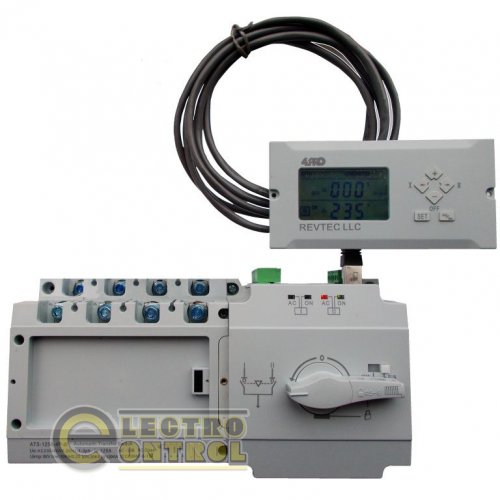

Выносной дисплей используется для конфигурирования устройства, отображает фазные напряжения входов, текущее состояние переключателя и может быть размещен на расстоянии 1-3 метров от устройства через стандартный кабель Ethernet.
Пределы напряжений источников электропитания, величины задержкек передачи, запуска и останова и режимы работы конфигурируются при помощи передней панели дисплея.
Примечание: при работе с генератором, вышеуказанные задержки могут быть использованы, только при подключении устройства к дополнительному внешнему источнику питания 24В постоянного тока.

Особенности 4PRO ATS-125A-4P-di:
  • Контакты из сплава серебра и алюминия, обеспечивающие тысячи рабочих циклов при нагрузке 100%;
  • Конструкция с двойным разрывом не требующая специального SCPD и соответствующеая требованиям AC-33B;
  • Дисплей для конфигурирования, управления и мониторинга параметров электросетей с возможностью выноса на переднюю стенку электрошкафа;
  • 3 рабочих положения: основное питание/ резервное питание/выключено;
  • надежная встречная механическая и электрическая блокировки;
  • Технология Zero Position, отключающая цепи нагрузки в от электроснабжения в соответствии с требованиями противопожарных систем;
  • линейный привод, обеспечивающий плавную, надежную работу с низким уровнем шума;
  • экономичный привод, активируемый только во время операций переключения;
  • встроенные индикаторы текущего состояния вводов питания и переключателя;
  • высокая безопасность и надежность переключения;
  • Простая установка с использованием клеммных соединений и разъемов.

Руководство пользователя 4PRO ATS-125A-4P-di 1-3Ph : скачать
