Щит автоматического ввода резерва АВР-200-125А
-
139883АВР-200-1258537
Доставка в любой город Украины в течении 2-3 рабочих дней
Cкидки постоянным клиентам
- Мы работаем по 100% предоплате
- Минимальная сумма заказа 400 грн
- Безналичный расчет
- Онлайн оплата по реквизитам
Защита покупки
-
Характеристики
- Номинальный ток: 125А
- Номинальное напряжение: 230В/400В
- Частота сети: 50 Гц
- Комплектация оборудования, представленного на фото может не соотвествовать указанной цене и описанию: !!!
- Учет электроэнергии: Нет
- Страна регистрации бренда : Украина
♦ Условия оформления заказа на сборку щитового оборудования ♦
- Клиент присылает техническое задание (в телефонном режиме, на электронною почту, в социальных сетях и др.)
- Соответственно техническому заданию мы делаем коммерческое предложение и отправляем Вам его любым каналом связи
- Создаем типовый договор на сотрудничество с Вами
- Вы оплачиваете свой заказ удобным Вам способом соответственно счету выставленного нашей компанией
- Мы в ближайшие сроки начинаем сборку щитового оборудования (сроки могут меняться в зависимости от степени нагрузки в нашей компании)
- После сборки щитовое изделие проверяется нашими высококвалифицированными техническими специалистами на корректность работы
- Доставка по Вашему адресу обусловленным способом
- Монтаж и наладка (если это предусмотрено в договоре)
- В комплекте с щитовым оборудованием мы поставляем следующую документацию: паспорт на готовое изделие; схему электрическую
- Все электрощитовое оборудование производится согласно техническим условиям ТУ У 27.1-42055633-001:2020
Компания «Инсталл Групп» занимается производством щитового оборудования типа АВР (Автоматический ввод резерва). Данное щитовое оборудование представлено и реализуется в Интернет-магазине «Электроконтроль». Сборка щитов производится специалистами необходимой квалификации в производственном цехе компании «Инсталл Групп». Проектирование, сборка и монтаж производится с учетом требований ПУЭ, безопасности и ресурсосбережению.
Щит автоматического ввода резерва (АВР) – один из типов электрощитового оборудования, предназначенный для обеспечения бесперебойной работы потребителя электросетью напряжением 400В переменного тока частотой сети 50 Гц, путем переключения нагрузки между основным и резервным источниками питания. Источниками питания, между которыми происходит переключения (при пропадании основного ввода электропитания) могут быть два независимых ввода (по схема «город 1» - «город 2» с приоритетом по одному из вводов), или между основным и резервным источником (ГЭС – генераторная электро-станция).
Данный тип щитового оборудования используют как в бытовой сфере, так и в промышленной сфере (когда длительная остановка подачи электропитания не допустима для стабильной и без аварийной работы).
Классификация щитов Автоматического ввода резерва АВР по приоритету вводов:
► односторонние ‒ схема работает по приоритету по одному из вводов (переключения на рабочую линию происходит независимо от такого есть питание на резервной линии или нету)
► двухсторонние ‒ приоритета по вводу нету (переключение между вводами происходит, только при полном пропадании питания на одном из вводов).
Данный щит автоматического ввода резерва АВР-200-125А был выполнен для использования в жилом комплексе "Ясная Поляна", для обеспечения бесперебойной работы электросети.
Габаритные размеры и внешний вид АВР-200-125А:
.png)
Конструктивное исполнение корпуса щита автоматического ввода резерва АВР-200-125А:
⇒ Размер – 800х600х260мм (ВхШхГ)
⇒ Материал корпуса: металлический (возможность выбора толщины метала: 0,8мм; 1мм; 1,2мм)
⇒ Тип покраски – порошковая, цвет RAL7035 (при необходимости можно выбрать другой цвет под потребности заказчика)
⇒ Климатическое исполнение – IP65 (по желанию заказчика можно выполнить от ІР31 до IP65)
⇒ Странна производитель – Украина
⇒ Производитель – ООО «Инсталл Групп».
Схема управления автоматическим вводом резерва АВР-200-125A:
.png)
Принцип работы данной схемы автоматического ввода резерва АВР-200-125А:
Реле контроля фаз (РКФ) (KV1, 2), перекоса и последовательности фаз отслеживает наличие напряжения на каждой из фаз, правильность их переключения, контролирует параметры на основном вводе. При пропадании напряжения на основном вводе, а так же при выходе параметров сети основного ввода из установленных пределов, РКФ подает сигнал на размыкания контакта (КМ1) контактора основного ввода (КМ1) в схеме управления запуском дизель-генератора, последовательно замыкается контакт контактора (КМ2) на запуск дизель-генератора. Переключения между вводами выполняется с задержкой по времени. Как только на основном вводе появляется напряжения, или параметры основной сети стабилизировались, происходит автоматическое переключения с резервного ввода на основной.
Основной комплект оборудования которое входит в АВР-200-125А:

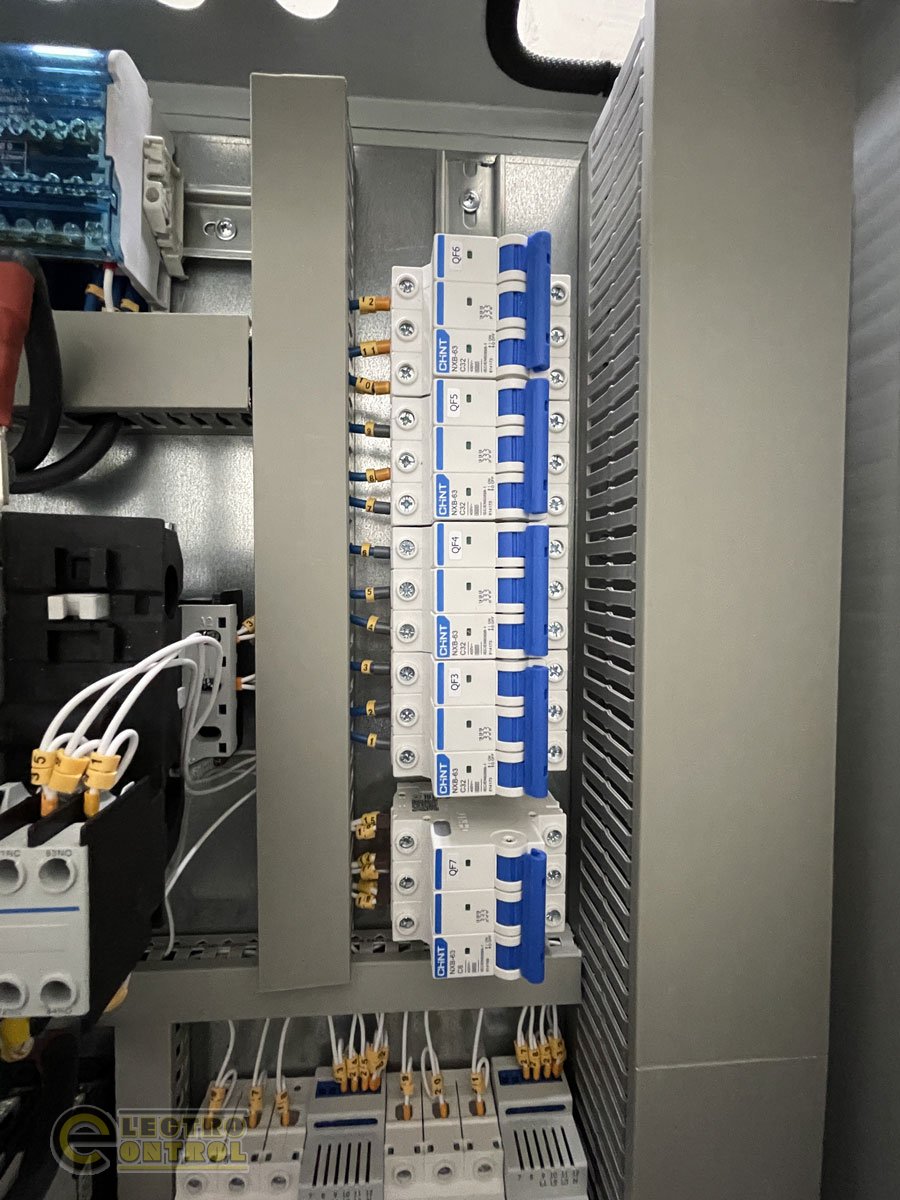

• Два вводных трёхполюсных автоматических выключателя
• Два трехфазных автоматических выключателя для защиты РКФ
• Два силовых контактора для коммутации нагрузки в цепи
• Два реле напряжения, перекоса и последовательности фаз для контроля наличие напряжения на каждой из фаз, правильность их переключения, контроля параметров работы сети
• Индикаторы световой сигнализации

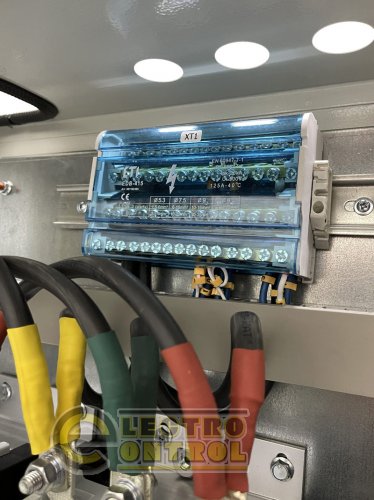

• Распределительный блок EDB
• По требованию заказчика возможно установка автоматических выключателей для подключения потребителей, дополнительной аппаратуры (реле времени, амперметров, вольтметров, анализатора параметров сети и т.п.)
Цена указанная на сайте была просчитана с использованием оборудования производителя CHINT. При сборке данного щитового оборудования возможно использовать следующих европейских производителей: Eaton (США), ЕТI (Словения), ABB (Германия), Schneider Electric (Франция), Hager (Германия) и др.. А так же из других бюджетных имменитых брендов: CHINT (Китай), CNC (Китай), UEK (Украина), АСКО-УКРЕМ (Украина), Промфактор (Украина) и т.д.
