Под заказ (стоимость указана ориентировочная; просчет осуществляется по индивидуальному заказу)
Инженер-конструктор по Электрощитовому Оборудованию
Просчет заказа
Щит автоматического ввода резерва АВРту-200-32А
-
139888
АВР-200-328537
Доставка в любой город Украины в течении 2-3 рабочих дней
Cкидки постоянным клиентам- Мы работаем по 100% предоплате
- Минимальная сумма заказа 500 грн
- Безналичный расчет
- Онлайн оплата по реквизитам
Защита покупки
-
Характеристики
- Номинальный ток: 32A
- Номинальное напряжение: 230В/400В
- Частота сети: 50 Гц
- Комплектация оборудования, представленного на фото может не соотвествовать указанной цене и описанию: !!!
- Учет электроэнергии: Да
- Страна регистрации бренда : Украина
♦ Условия оформления заказа на сборку щитового оборудования ♦
- Клиент присылает техническое задание (в телефонном режиме, на электронною почту, в социальных сетях и др.)
- Соответственно техническому заданию мы делаем коммерческое предложение и отправляем Вам его любым каналом связи
- Создаем типовый договор на сотрудничество с Вами
- Вы оплачиваете свой заказ удобным Вам способом соответственно счету выставленного нашей компанией
- Мы в ближайшие сроки начинаем сборку щитового оборудования (сроки могут меняться в зависимости от степени нагрузки в нашей компании)
- После сборки щитовое изделие проверяется нашими высококвалифицированными техническими специалистами на корректность работы
- Доставка по Вашему адресу обусловленным способом
- Монтаж и наладка (если это предусмотрено в договоре)
- В комплекте с щитовым оборудованием мы поставляем следующую документацию: паспорт на готовое изделие; схему электрическую
- Все электрощитовое оборудование производится согласно техническим условиям ТУ У 27.1-42055633-001:2020
Компания «Инсталл Групп» занимается производством щитового оборудования типа АВР (Автоматический ввод резерва). Данное щитовое оборудование представлено и реализуется в Интернет-магазине «Электроконтроль». Сборка щитов производится специалистами необходимой квалификации в производственном цехе компании «Инсталл Групп». Проектирование, сборка и монтаж производится с учетом требований ПУЭ, безопасности и ресурсосбережению.
Цена щита автоматического ввода резерва с возможностью технического учета электроэнергии АВРту-200 просчитана с использованием оборудования номиналом тока 32А. Компания "Инсталл Групп" может выполнить АВРту-200 с номиналом тока от 10А до 630А. Так же по требованию заказчика возможна установка коммерческого учета в щите автоматического ввода резерва.
Щит автоматического ввода резерва (АВР) – один из типов электрощитового оборудования, предназначенный для обеспечения бесперебойной работы потребителя электросетью напряжением 400В переменного тока частотой сети 50 Гц, путем переключения нагрузки между основным и резервным источниками питания. Источниками питания, между которыми происходит переключения (при пропадании основного ввода электропитания) могут быть два независимых ввода (по схема «город 1» - «город 2» с приоритетом по одному из вводов), или между основным и резервным источником (ГЭС – генераторная электро-станция). Данный тип щитового оборудования используют как в бытовой сфере, так и в промышленной сфере (когда длительная остановка подачи электропитания не допустима для стабильной и без аварийной работы).
Использование технического учета электроэнергии позволяет обеспечить эффективное распределение и контроль электроэнергии для нужд технического характера, дает возможность искать и использовать разные способы снижения уровня потребления данного вида ресурса. Технический учет электроэнергии, который воспроизводится, передается и используется на конкретном объекте: производственные объекты, производственные цеха, жилые многоквартирные дома, админ и бизнес центры, предприятия, паркинг. Ведение технического учета является сугубо внутренним учетом предприятия, используется только для учета внутри объекта. Для сторонних организаций параметры этого учета не доступны и являются юридически необоснованными.
Данный щит автоматического ввода резерва с возможностью учета потребляемой электроэнергии АВРту-200-32А был выполнен для использования в гостиничном комплексе, для обеспечения бесперебойной работы электросети и ведения корректного технического учета электроэнергии.

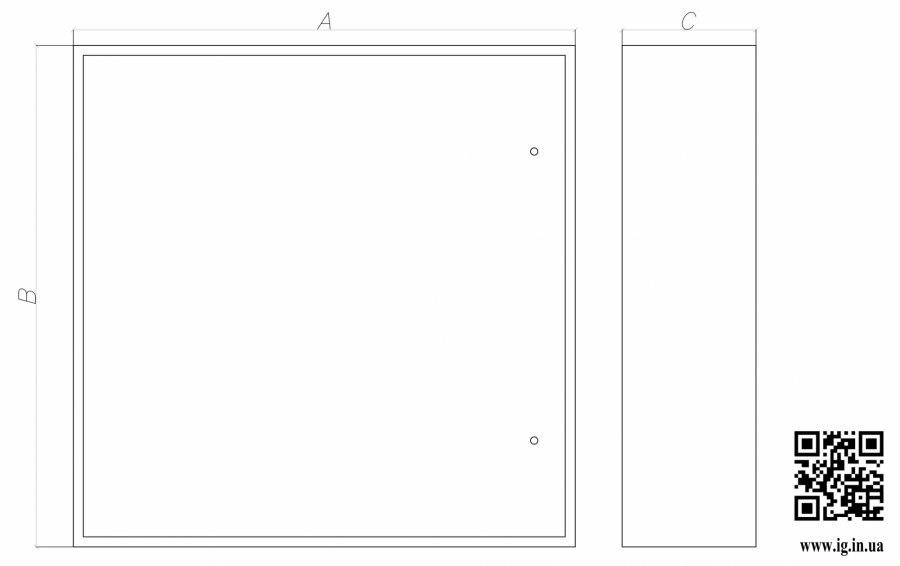

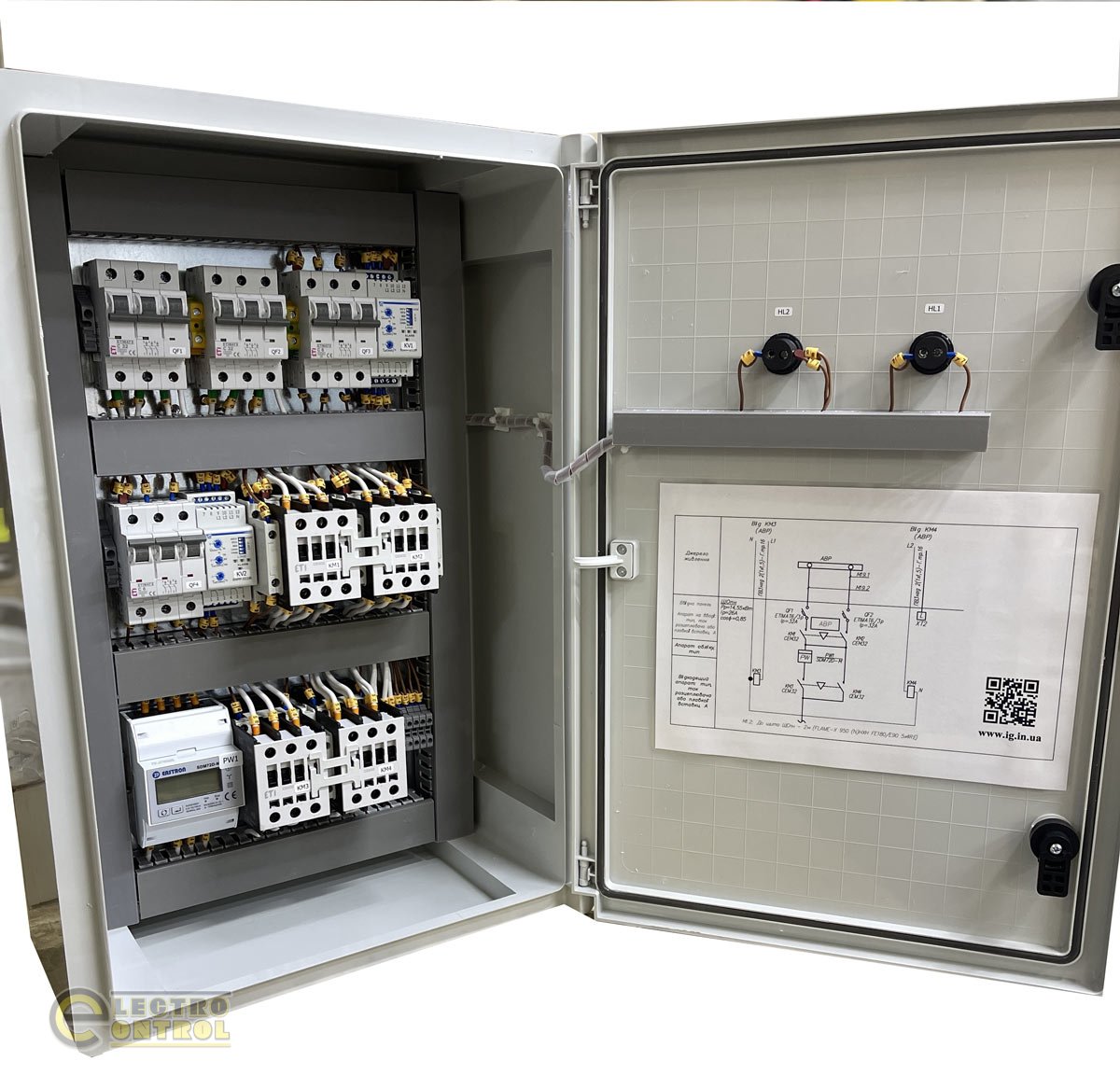

Габаритные размеры и внешний вид АВРту-200-32А:
.png)

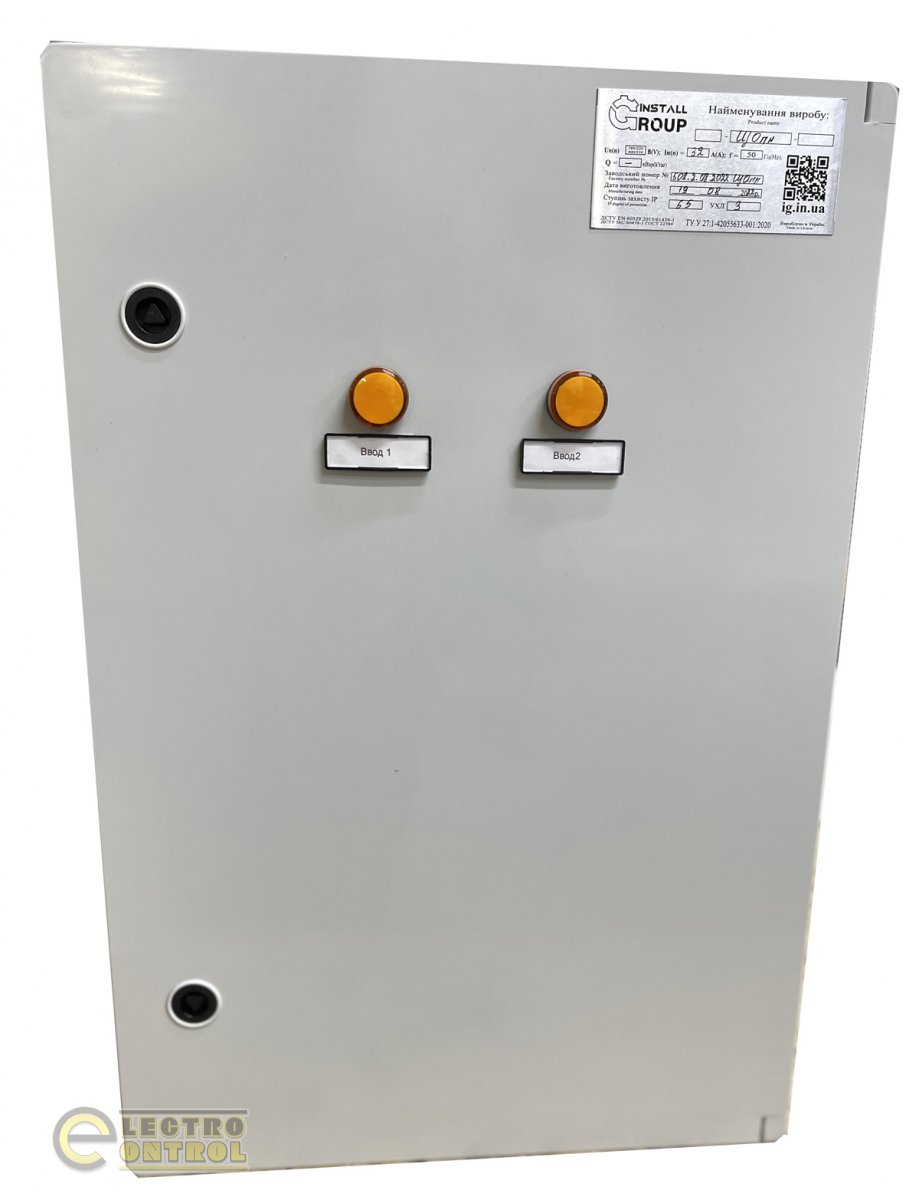

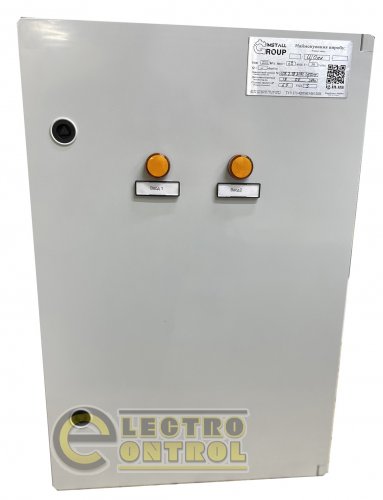

Конструктивное исполнение корпуса щита автоматического ввода резерва с техническим учетом АВРту-200-32А:
⇒ Размер – 800х600х300мм (ВхШхГ)
⇒ Материал корпуса: металлический (возможность выбора толщины метала: 0,8мм; 1мм; 1,2мм)
⇒ Тип покраски – порошковая, цвет RAL7035 (при необходимости можно выбрать другой цвет под потребности заказчика)
⇒ Климатическое исполнение – IP31 (по желанию заказчика можно выполнить до IP54)
⇒ Странна производитель – Украина
⇒ Производитель – ООО «Инсталл Групп».

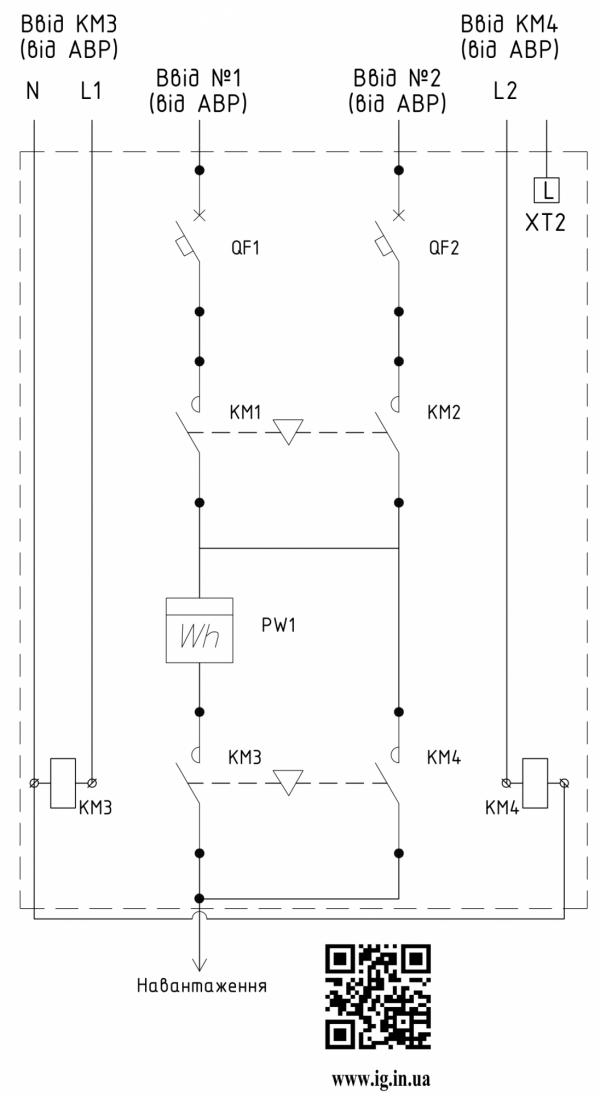

Схема управления щитом автоматического ввода резерва с техническим учетом АВРту-200-32A:
.png)
Принцип работы данной схемы автоматического ввода резерва с возможностью технического учета АВРту-200-32А:

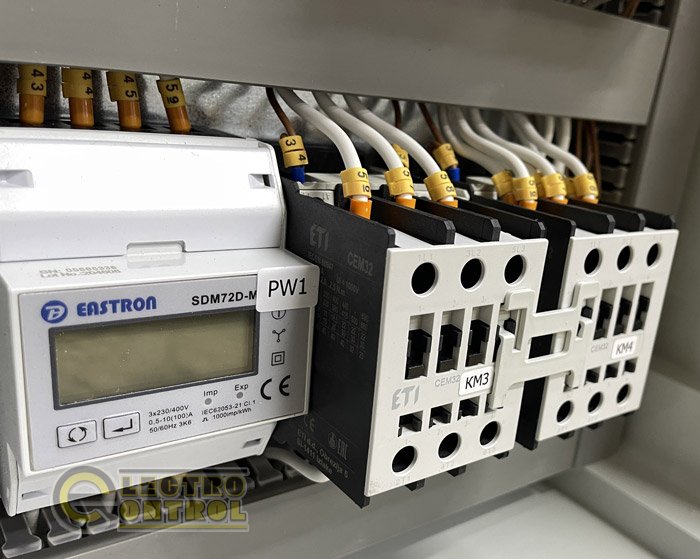

Щит автоматического ввода резерва АВРту-200-32А обеспечивает автоматический ввод резерва с возможностю ведения технического учета по вводу "Ввод 1". Силовые контакторы КМ1, КМ2, КМ3 и КМ4 обеспечивают надежную коммутацию электроэнергии и оснащены электрической и механической блокировкой, для обеспечения безаварийной работы установки. Данная схема работает по приоритету одного из вводов "Ввод 1" (переключение на рабочую линию "Ввод 1" происходит независимо от наличия электропитания на резервной линии), так же по данному вводу ведется учет потребляемой потребителем электроэнергии.
Данные щиты применяются для обеспечения потребетелей электроэнергией от сети или генератора (силовые конктакторы КМ1 и КМ2) с приоритетом сети и корректного учета электроэнергии (силовые контакторов КМ3 и КМ4).
Подробнее: https://ecshop.com.ua/p139881-shchit_avtomaticheskogo_vvoda_rezerva_avr-200-630a

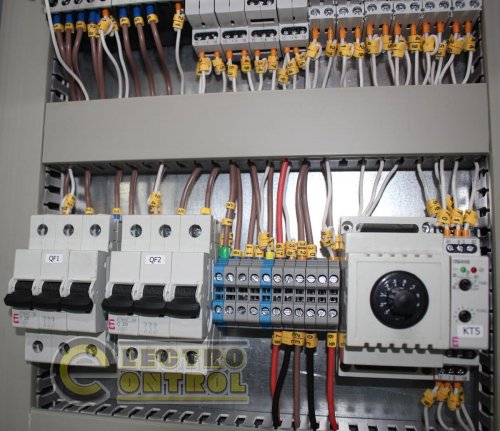

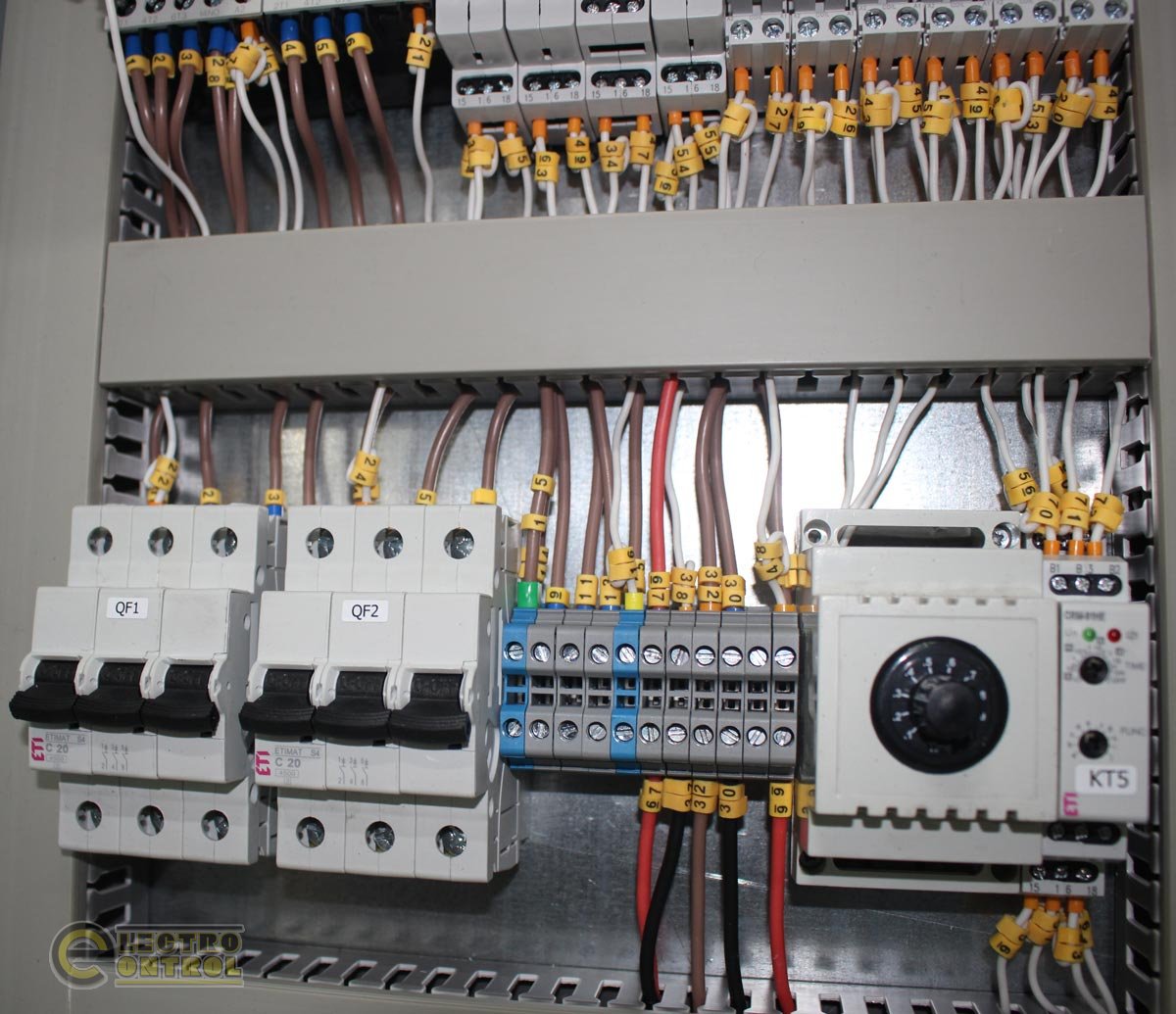

Основной комплект оборудования которое входит в АВРту-200-32А:
• Два вводных трёхполюсных автоматических выключателя
• Два трехфазных автоматических выключателя для защиты РКФ
• Четыре силовых контактора для коммутации нагрузки в цепи
• Два реле напряжения, перекоса и последовательности фаз для контроля наличие напряжения на каждой из фаз, правильность их переключения, контроля параметров работы сети

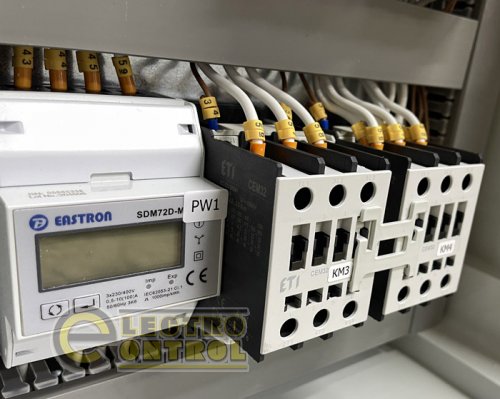

• Счетчик электроэнергии модульного исполнения. Для просчета цены указанной на сайте использовался трехфазный счетчик производителя Eastron (Китай) с номиналом тока 100А (c протоколом передачи данных Modbus (RS-485)). Есть возможность укомплектовать счетчиками следующих производителей: SEZ (Чехия), Hager (Франция), Eaton (США), Shneider electric (Франция), F&F (Польша), ETI (Словения), Eastron (Китай), Hiking (Китай), Tomzn (Китай), Phoenix Contact (Германия), Tense (Турция), E.NEXT (Украина), ORNO (Польша), Zamel (Польша), Smart-MAIC (Украина). Так же возможна установка установка счетчиков под коммерческий учет: NiK (Украина), MTX Teleс (Украина), Gama (Украина).

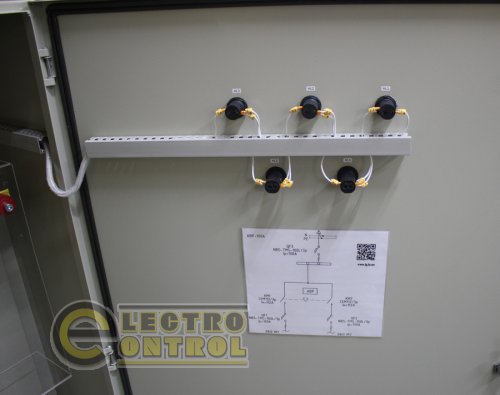

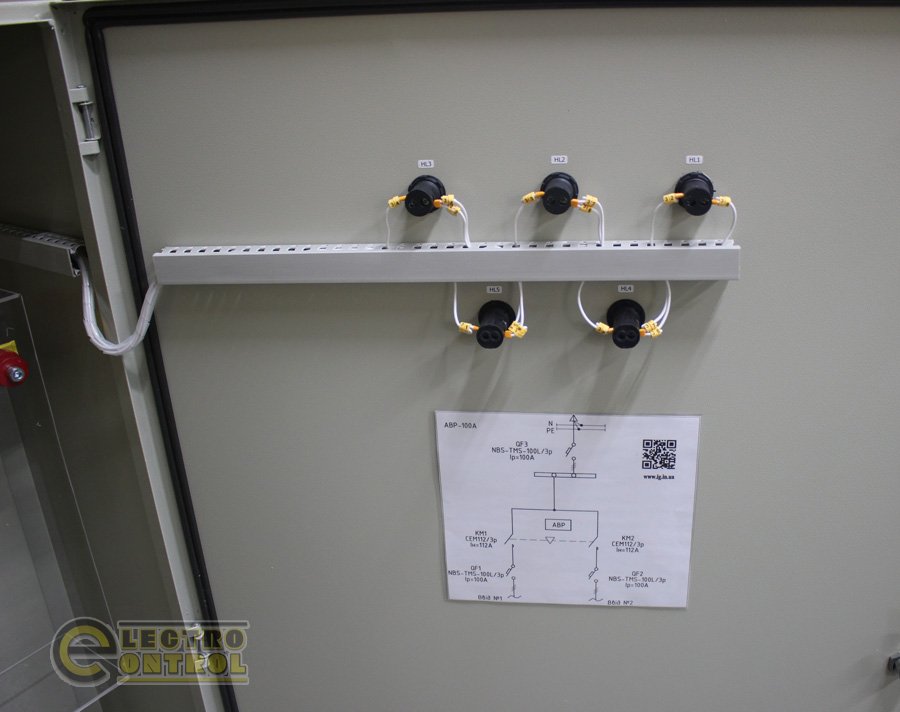

• Индикаторы световой сигнализации
• По требованию заказчика возможно установка автоматических выключателей для подключения потребителей, дополнительной аппаратуры: реле времени, амперметров, вольтметров, анализатора параметров сети и т.п..
Цена указанная на сайте была просчитана с использованием оборудования производителя ЕТІ. При сборке данного щитового оборудования возможно использовать следующих европейских производителей: Eaton (США), ЕТI (Словения), ABB (Германия), Schneider Electric (Франция), Hager (Германия) и др.. А так же из других бюджетных имменитых брендов: CHINT (Китай), CNC (Китай), UEK (Украина), АСКО-УКРЕМ (Украина), Промфактор (Украина) и т.д.
