Преобразователь частоты АС Привод CFM310 1.5кВт

Преобразователи частоты серии CFM310 разработаны специально для применения в промышленности малых и средних масштабов за счет поддержки подключаемых электродвигателей мощностью до 11кВт включительно и подключением устройства в промышленную трехфазную сеть 380В. Также преобразователи CFM310 имеют все необходимые документы подтверждающие соответствие техническим регламентам безопасного использования в промышленности.

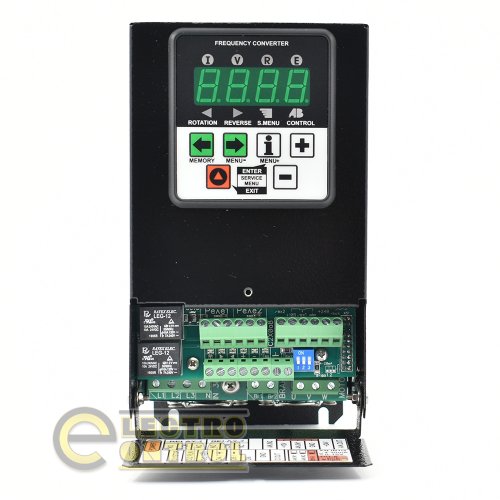

Аппаратные и программные средства наших частотников разработаны таким образом, чтобы максимально обеспечить применимость наших устройств в различных технологических процессах. Для удобства пользователей на местах все программируемые параметры преобразователя в меню сгруппированы по функциональной принадлежности, а при монтаже наших изделий вы сможете оценить пользу от наличия съемной пластиковой, брызгозащищенной передней панели с регулируемой яркостью свечения индикатора. Использование такого решения позволяет выполнять монтаж преобразователя в защищенном шкафу на удалении от рабочего места, обеспечив защиту устройства от попадания влаги и пыли.

Использование преобразователей серии CFM310 позволит вам защитить вашу сеть и другое, подключенное к ней оборудование от периодических аварийных отключений или перегрузок во время прямых пусков электродвигателей, а также обеспечит технологические процессы мощным регулируемым приводом.

Основные технические характеристики преобразователей данной серии приведены ниже:

• Напряжение питания: Uвх 3ф х 380 В (+10%, -15%)
• Частота напряжения питания: 45 – 66 Гц
• Выходное напряжение: 3ф х 0 – Uвх
• Выходная частота: 0; 1 - 800 Гц
• Погрешность формирования частоты: 0.05 Гц
• Вид ШИМ модуляции: Вектор напряжения
• Подключение двигателя: Стандартный трехфазный асинхронный двигатель 220/380В с соединением обмоток звездой «Y» или асинхронный двигатель 380/660В с соединением обмоток треугольником «∆»
• Режим управления:
  • Скалярное U/ƒ с линейной (пропорциональной) характеристикой.
  • Скалярное U/ƒ с квадратичной характеристикой.
  • Скалярное U/ƒ с форсированной характеристикой.
  • Улучшенное скалярное U/ƒ с автоматической компенсацией момента и скольжения.
• Частота управления силовым модулем: 3 – 6 – 9 – 12 кГц
• Задание скорости вращения: Аналоговые входы, Цифровые входы, Панель управления, ПИД регулятор, Интерфейс связи RS485
• Разрешающая способность: 0,1% для аналогового входа и 0,1 Гц для панели управления и цифровых входов
• Режимы торможения: Торможение постоянным током, Торможение с применением тормозного резистора
• Охлаждение: Принудительное воздушное охлаждение
• 2 аналоговых входа AN.IN1 и AN.IN2:
  • в режиме напряжения: 0…10 В, Rвх ≥ 50 кОм
  • в режиме тока: 0(4)…20 мА, Rвх = 220 Ом
• 6 гальванически развязанных от сети цифровых входов с переключаемой полярностью:
  • NPN - активный уровень: 0 В, неактивное состояние: 20…24 В
  • PNP - активный уровень: 20…24 В, неактивное состояние: 0 В
  • Сопротивление Rвх ≥ 4 кОм.
• 1 аналоговый выход: 0…10В
• 1 цифровой выход с открытым коллектором: до 1А /0…40В Полностью программируемый источник сигнала.
• 2 реле с перекидными контактами: коммут. нагрузка: 250 В / 10А (АС) Полностью программируемый источник сигнала.

Счетчик метража:

• Позволяет использовать ПЧ в системах с конвейерными и протягивающими механизмами в которых необходимо контролировать отмеренную длину или количество продукта в штуках.

Встроенный ПИД-регулятор:

• Даст возможность запустить замкнутый контур стабилизации любого технологического параметра значение которого можно измерить.

Управление конфигурациями:

• Пользователь может сохранять и загружать предварительно настроенные персональные конфигурации в энергонезависимую память ПЧ. Есть возможность быстрого сброса ПЧ на заводские настройки.

Реализованные защиты в ПЧ:

• От токовых перегрузок преобразователя
• От перенапряжения на шине постоянного тока
• От снижения напряжения на шине во время работы
• От запуска двигателя на двух фазах
• От перегрузки двигателя
• От недогрузки двигателя (отключаемая)
• От потери связи по RS485
• От перегрева преобразователя и/или электродвигателя
• От межфазного КЗ
• От КЗ на землю любой из фаз
• От системных сбоев и других функциональных ошибок
