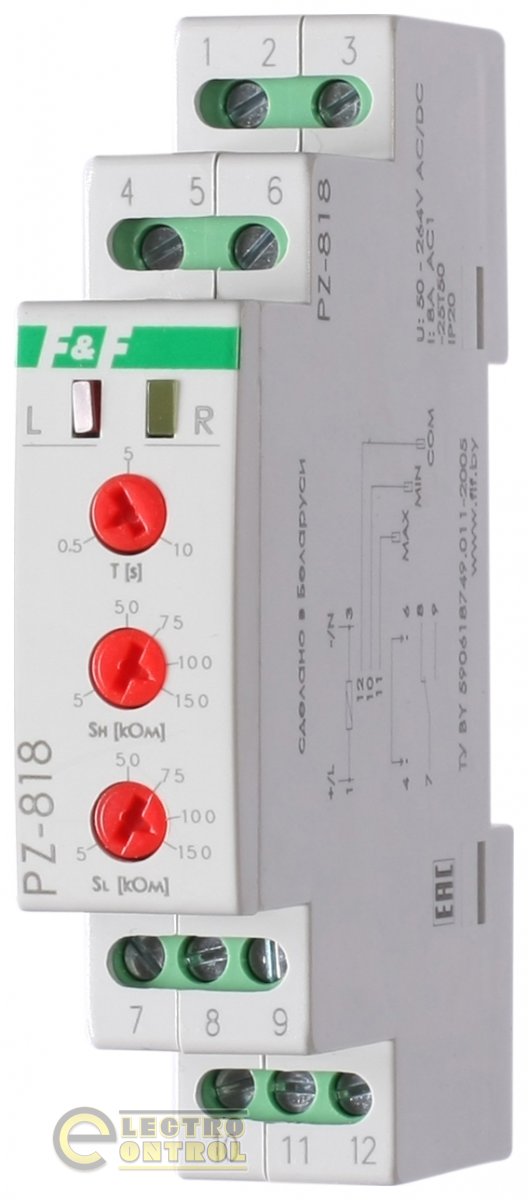

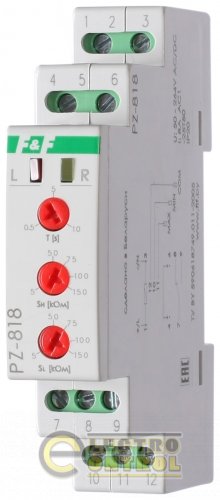

Реле уровня жидкости PZ-818B двухуровневое с задержкой включения

Без зондов в комплекте, два контролируемых уровня.

• Напряжение питания 50-264 В AC/DC.
• Контакт 1NO/NC, 8 А.

Назначение:
Для контроля и поддержания заданного уровня электропроводных жидкостей и управления электродвигателями насосного оборудования. Реле не используется для контроля дистиллированной воды, бензина, масла, керосина, этиленгликоля, сжиженного газа.

Функциональные возможности PZ-818:

• регулировка времени задержки переключения реле;
• отдельная регулировка чувствительности по верхнему и нижнему уровням;
• выбор режима работы - наполнение или откачка жидкостей.

Принцип работы:
Реле контролирует наличие жидкостей на двух уровнях. Режим наполнения резервуара:

• Если уровень жидкости опускается ниже минимального, замыкаются контакты 7,9. При достижении верхнего уровня замыкаются контакты 7,8.
• Режим откачки жидкости из резервуара (установлена перемычка между контактами 4,6).
• Если уровень жидкости опускается ниже минимального, замыкаются контакты 7,8. При достижении верхнего уровня замыкаются контакты 7,9.
