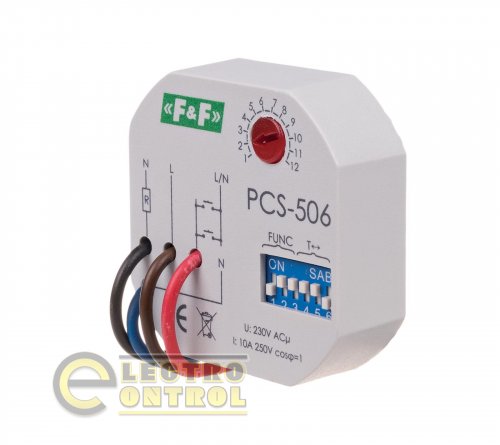

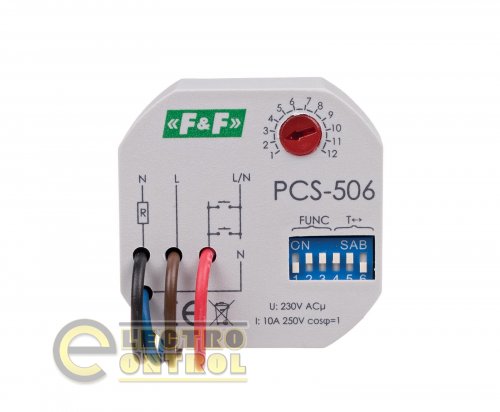

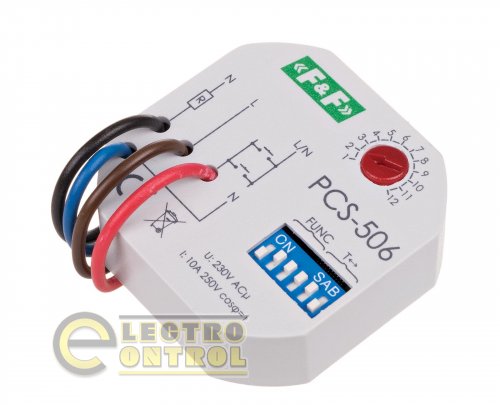

Реле времени PCS-506 8 функций с управляющим входом

Напряжение питания: 230 В переменного тока. Функция: 8 функций, с входом START. Монтаж: в коробку диаметром 60 мм.

Реле времени используются для контроля времени в системах промышленной и домашней автоматизации (например, вентиляция, отопление, освещение, сигнализация и т. д.).

Действие

• Реле выполняет выбранное действие в соответствии с установленным режимом. Выбор определенного диапазона времени и функции реле осуществляется настройкой комбинации переключателей.

Предупреждение!

• При включенном питании реле не реагирует на изменение параметров временного диапазона.
• Работа с снова установленным временным диапазоном начинается после отключения питания и повторного включения.
• При включенном питании в заданном временном диапазоне можно плавно регулировать время в соответствии с настройками установки времени.

Диапазон времени

• 0,1 с - 0,1–1,2 с
• 1 с - 1–12 с
• 10 с - 10–120 с
• 1 мин - 1–12 мин
• 10 мин - 10–120 мин
• 2 ч - 2–24 ч

ON - при включенном питании постоянно замкнуты контакты реле.
OFF - при включенном питании постоянно разомкнуты контакты реле.

Принцип работы:

• Имитация присутствия (А)
  При подаче сигнала START реле хаотично включает и выключает нагрузку на время от 20 секунд до 20 минут, начиная с включения реле. После окончания сигнала START нагрузка отключается. Во время работы по сигналу START реле не реагирует на изменение установки времени.
• Импульсное (бистабильное) реле с штабелем автомата (В)
  При однократном сигнале управления реле включается на время t. При подаче сигнала управления во время работы через T < t реле выключается. При нажатии кнопки более 2 с реле включит нагрузку на постоянно до следующего нажатия.
• Генератор импульсов (С)
  Генератор импульсов с длительностью импульса, равной длительности паузы (установка реле). Работа происходит при наличии напряжения на входе START.
• Задержка включения реле после сигнала START (D)
  Отсчет времени начинается одновременно с сигналом START. Повторный сигнал START отключает реле. Интервал между импульсами START должен быть не менее 0,5 секунды.
• Включение реле на время t (E)
  Отсчет времени начинается подачей сигнала управления START. Во время отсчета времени устройство не реагирует на сигнал START.
• Устройство для формирования импульса (F)
  Устройство для формирования импульса по заднему фронту сигнала (отсчет времени и включение выхода реле начинается с момента отключения сигнала START). Во время отсчета времени устройство не реагирует на сигналы START.
• Затримка вимкнення після сигналу START (G)
  Реле включається подачею сигналу START. С його відключенням починається відлік часу t (уставка реле). Подача чергового сигналу START під час відліку часу і подальше його відключення збільшить затримку відключення на час t.
• Затримка при включенні і затримка при виключенні (H)
  Якщо тривалість сигналу START менш 45с, реле на нього не реагує. При тривалості більше 45 з реле включається. Відлік витримки часу починається після відключення сигналу START. Якщо під час відліку надходить наступний сигнал START, то його відключення збільшить витримку часу на час t. Наприклад, включення освітлення на час менш 45 секунд не включає вентилятор, а більш як 45 секунд включає вентилятор.
