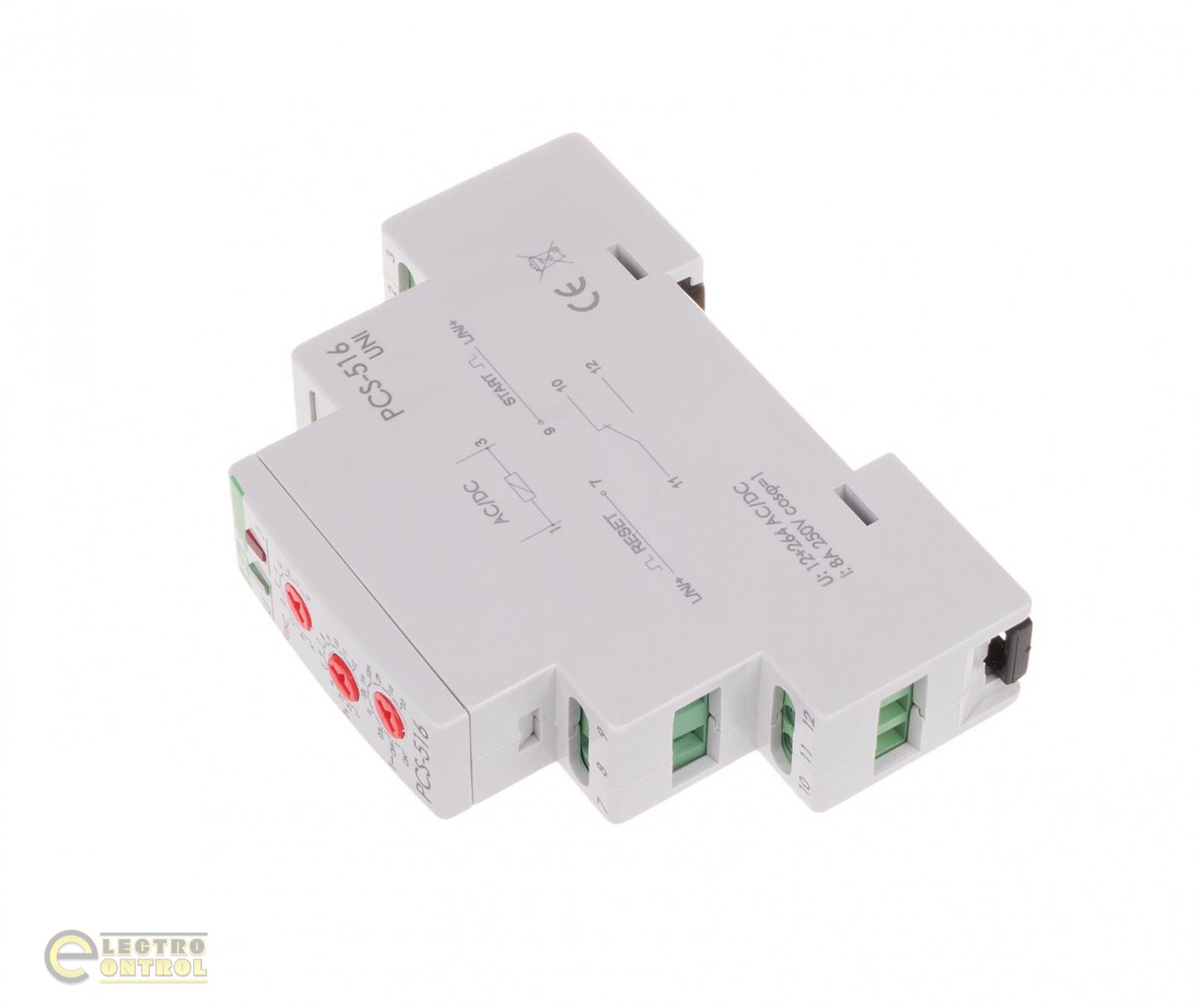

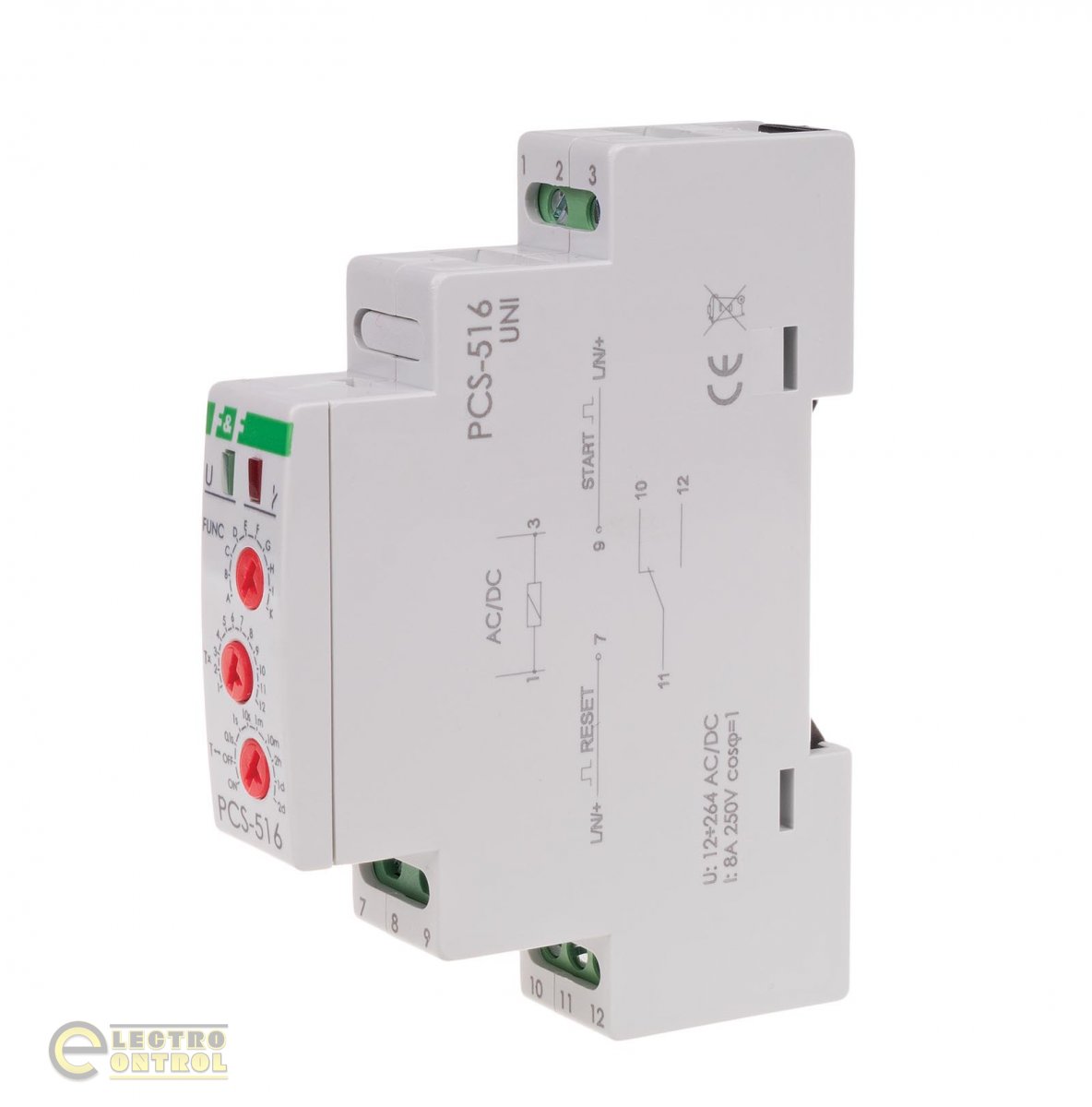

Характеристики

  • Устройство: реле времени
  • Контакты: 1НЗ+1НО
  • Тип: аналоговый
  • Программа: многофункциональный
  • Количество модулей: 1
  • временной диапазон: 0,1с-576ч
  • Напряжение, V: 12-264 AC/DC
  • Страна регистрации бренда : Польша
  • Страна производитель товара: Польша

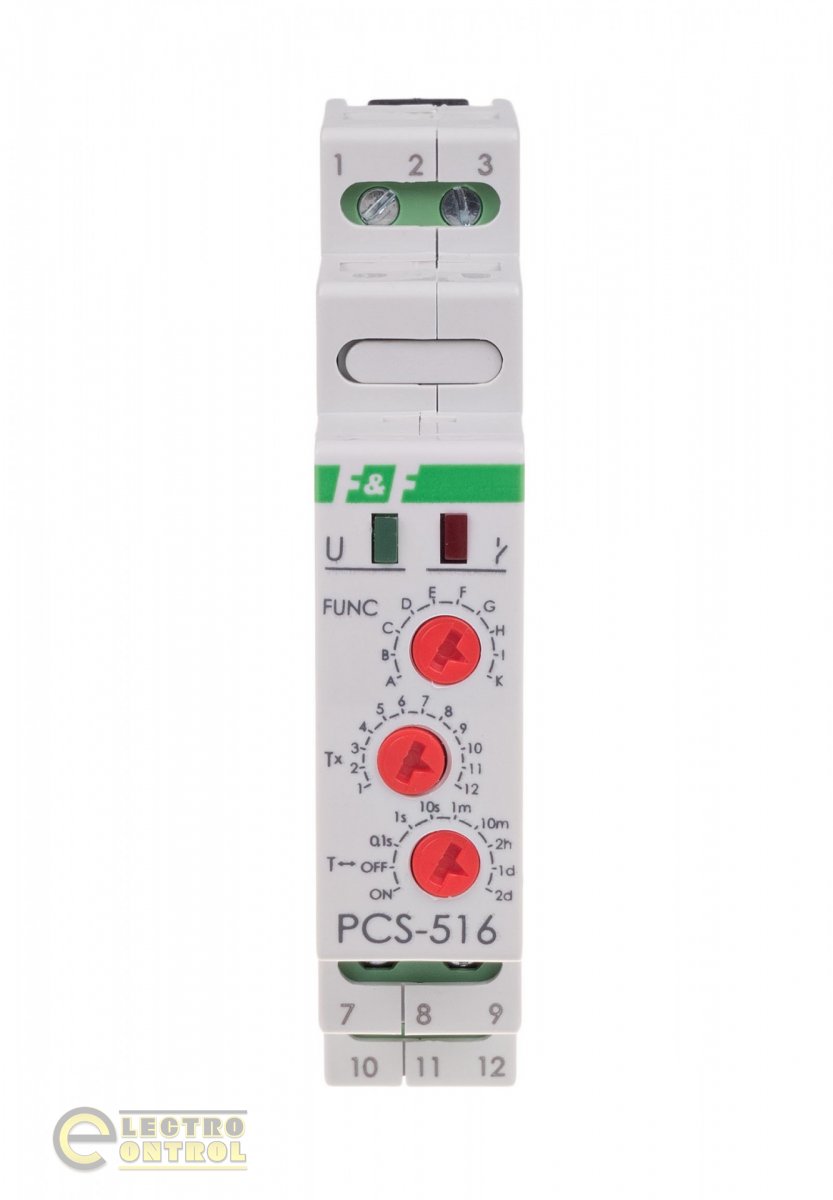

Действие:

  • Включение: переключатель временного диапазона в положение ВКЛ приводит к продолжительному замыканию контактов 3-7 при включенном питании.
  • Выключение: переключатель временного диапазона в положение ВЫКЛ приводит к продолжительному замыканию контактов 3-5 при включенном питании.
  • Подача напряжения кнопкой СТОП во время выполнения функций A, B, C, D, F - вызовет реализацию рабочего режима с начала; F, G, H, I - вызовет возвращение реле в начальное положение и ожидание сигнала СТАРТ; K спровоцирует постоянное замыкание контактов 3-7 реле при включенном питании.

Замечание:

При включенном питании реле не реагирует на изменения временного диапазона и режимов работы. Изменения временного диапазона и режимов работы вступают в силу после отключения напряжения питания и его повторного подачи или при подаче напряжения кнопкой СТОП. При включенном питании в установленном диапазоне можно плавно изменять задержку времени. Если при включенном питании будет изменена функция на F, G, H, I, K и будет подано напряжение кнопкой СТАРТ, то устройство выполнит предварительно установленную функцию и только потом переключится на новую.

Функция A – задержка включения. В момент включения питания контакт выходного реле остается в положении 3-5 и начинается отсчет установленного времени t по окончании которого контакт переключится в положение 3-7. В таком положении контакт будет находиться до отключения питания, после чего возможна дальнейшая реализация рабочего режима.

Функция B – задержка выключения. В момент включения питания контакт выходного реле переключится в положение 3-7 и начнется отсчет установленного времени t, по окончании которого контакт вернется в положение 3-5. В таком положении контакт будет находиться до отключения питания, после чего возможна дальнейшая реализация рабочего режима.

Функция С – задержка включения циклическая. Режим работы задержки включения реализуется циклически с одинаковыми периодами установленного рабочего времени и времени перерыва.

Функция D – задержка выключения циклическая. Режим работы задержки выключения реализуется циклически с одинаковыми периодами установленного рабочего времени и времени перерыва.

Функция E – генерация импульса продолжительностью 0,5 секунды после окончания установленного времени.

Функция F – генерация импульса установленной длительности t с момента подачи сигнала СТАРТ. В течение времени t устройство не реагирует на импульсы СТАРТ.

Функция G – генерация импульса установленной длительности t с момента прекращения сигнала СТАРТ. В течение времени t устройство не реагирует на импульсы СТАРТ.

Функция H – задержка выключения на установленное время с возможностью его продления. Подача сигнала СТАРТ вызывает замыкание контактов 3 и 7 реле, а его прекращение вызывает начало отсчета времени t, в течение которого контакты 3 и 7 замкнуты. Прекращение сигнала СТАРТ, поданного в течение времени t, начнет его отсчет сначала.

Функция I – задержка включения и задержка выключения на установленное время с возможностью его продления. Если длительность импульса СТАРТ меньше 45 секунд, то реле его игнорирует, а если больше - то по окончании этого времени реле включается и начинается отсчет установленного времени t. Прекращение сигнала СТАРТ, поданного в течение времени t, начнет его отсчет сначала.

Функция K – выключение реле на установленное время подачей сигнала СТАРТ. В течение времени t устройство не реагирует на сигналы СТАРТ.
