Характеристики

  • Страна регистрации бренда : Польша
  • Страна производитель товара: Польша

Цена указана за реле без датчика температуры

Назначение:

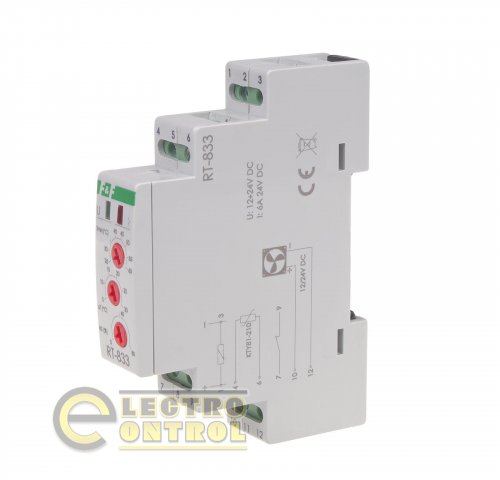

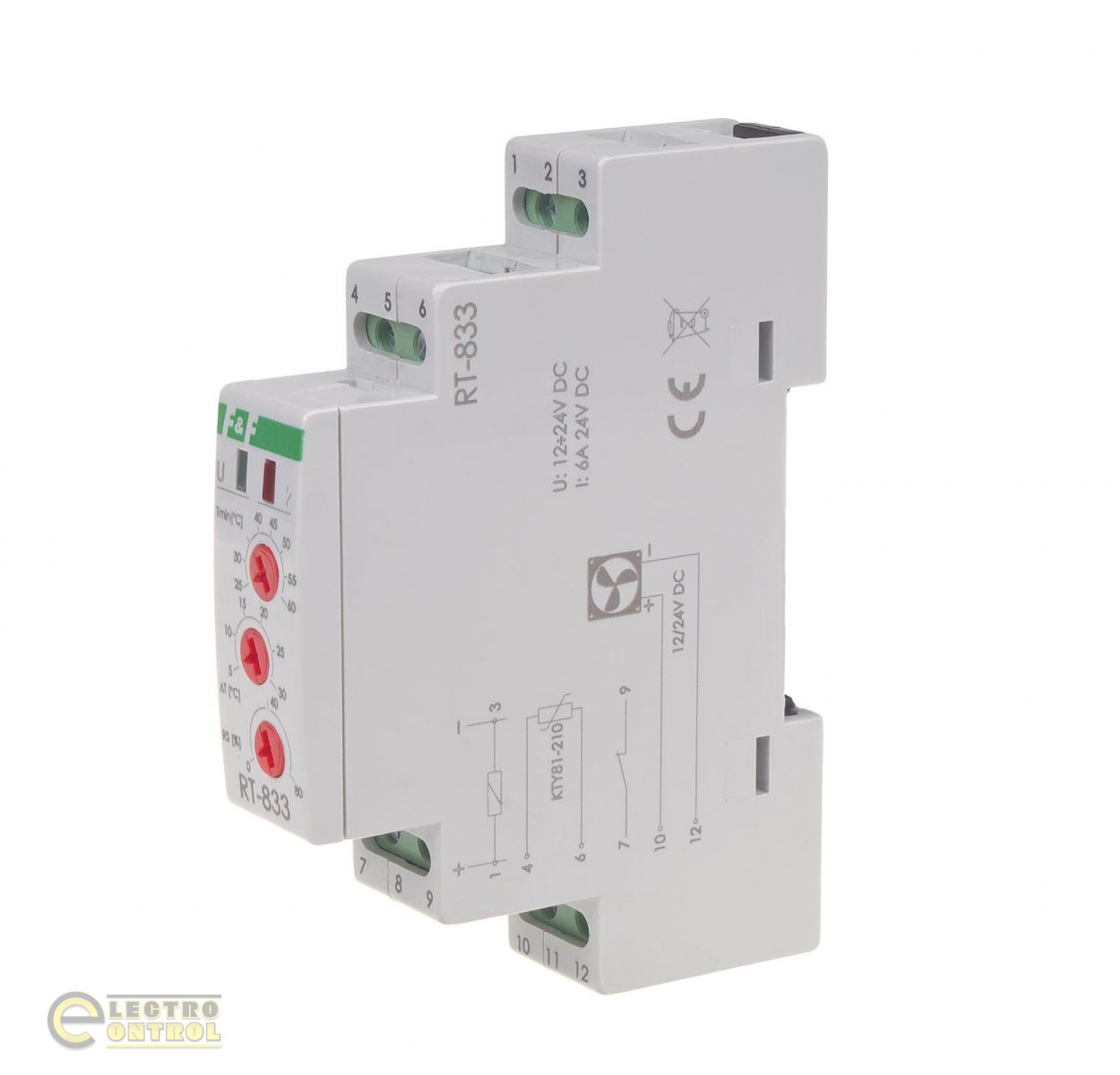

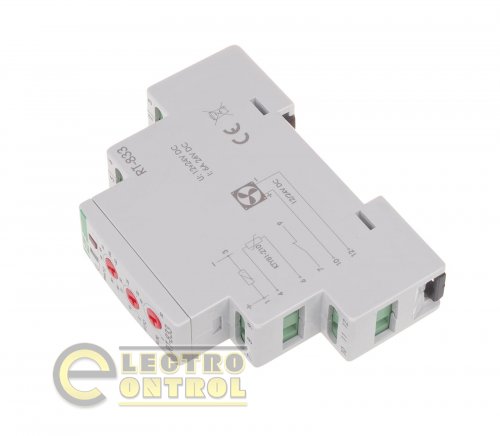

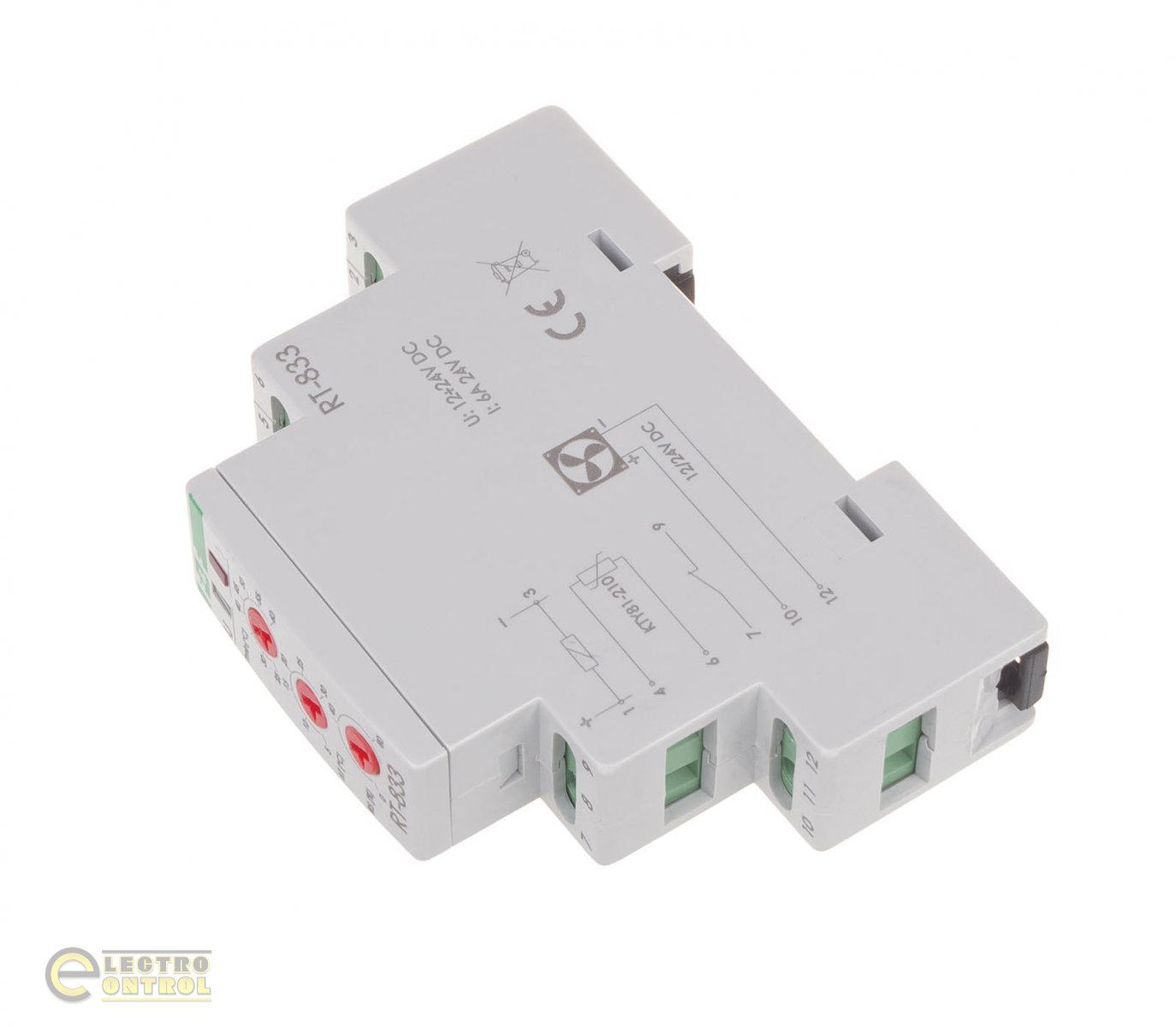

Регулятор предназначен для непосредственного управления скоростью вращения вентиляторов 12/24В постоянного тока в шкафах управления (или подобных инсталляциях) в функции температуры.

Действие:

  • При росте значения температуры выше заданного значения Tmin будет задействован вентилятор, а его скорость вращения будет пропорциональна измеряемой температуре и настройкам регулятора:
  • - для температуры Tmin скорость вращения будет равна заданной минимальной скорости.
  • - для температуры Tmin + Δ скорость вращения - 100%.
  • - для температуры из диапазона Tmin Tmin+Δ скорость вращения будет пропорционально установлена в диапазоне от установленного минимального значения до 100% скорости.

Регулятор имеет релейный выход для организации сигнализирования слишком высокой температуры или повреждения (отсутствия питания) регулятора.

Во время нормальной работы контакты 7-9 замкнуты.

Если измеряемая температура будет в течение трех минут выше максимального значения (Tmin+Δ), то контакты разомкнутся.

При повреждении регулятора или отсутствии его питания, контакты 7-9 могут использоваться для сигнализирования ошибки.

Чтобы избежать проблемы стопорения двигателя на малых оборотах, регулятор имеет функцию старта от максимальной скорости - вентилятор стартует от максимальной скорости и затем тормозит до соответствующего значения.

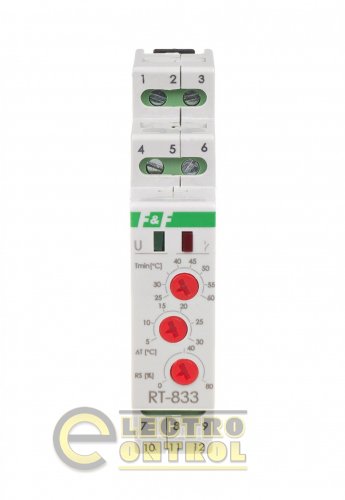

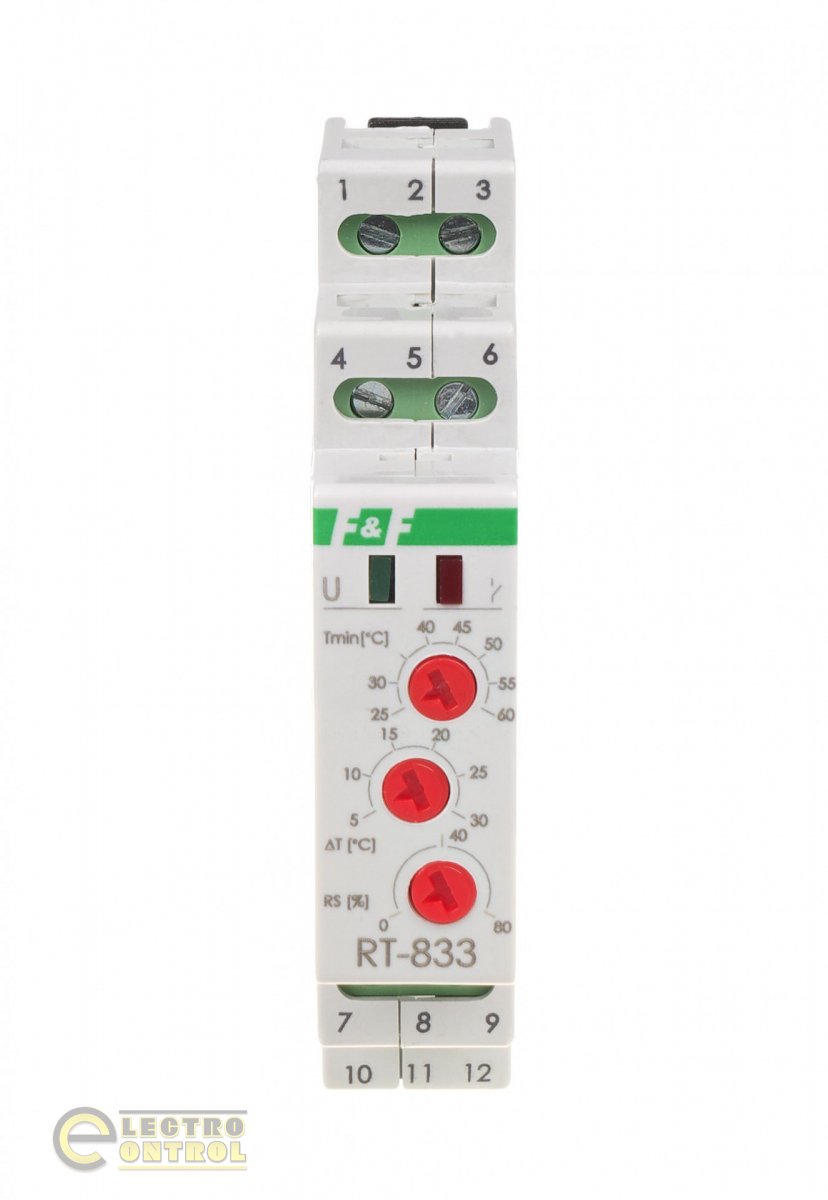

Сигнализирование.

  1. LED зеленая U: питание устройства
  2. LED красная:
    • - выключена - температура ниже значения Tmin
    • - мигает (50% ON - 50% OFF) - температура выше значения Tmin, но в диапазоне регулирования.
    • - включена - температура длительное время (дольше чем 3 минуты) выше предельного значения (Tmin+Δ).

Настройка.

  1. Tmin - темп.минимальная, диапазон установки 25÷60°C
  2. ΔT - прирост температуры, диапазон установки 5÷30°C
  3. RS - минимальная скорость, диапазон установки 0÷80%
