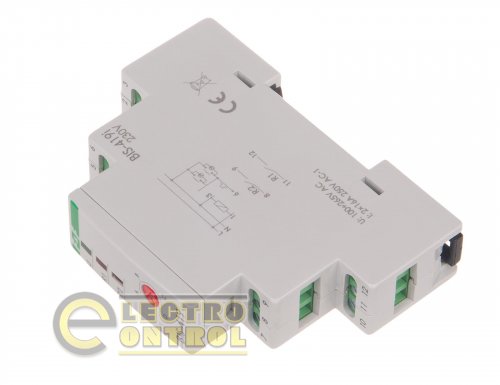

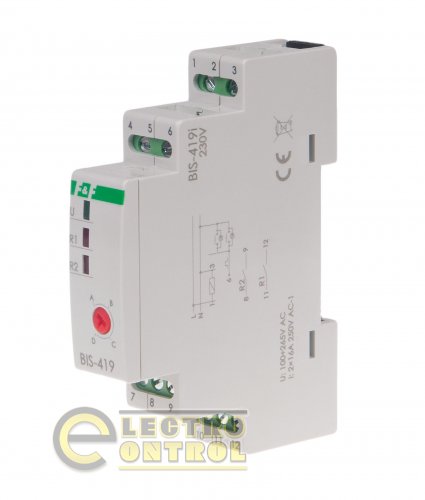

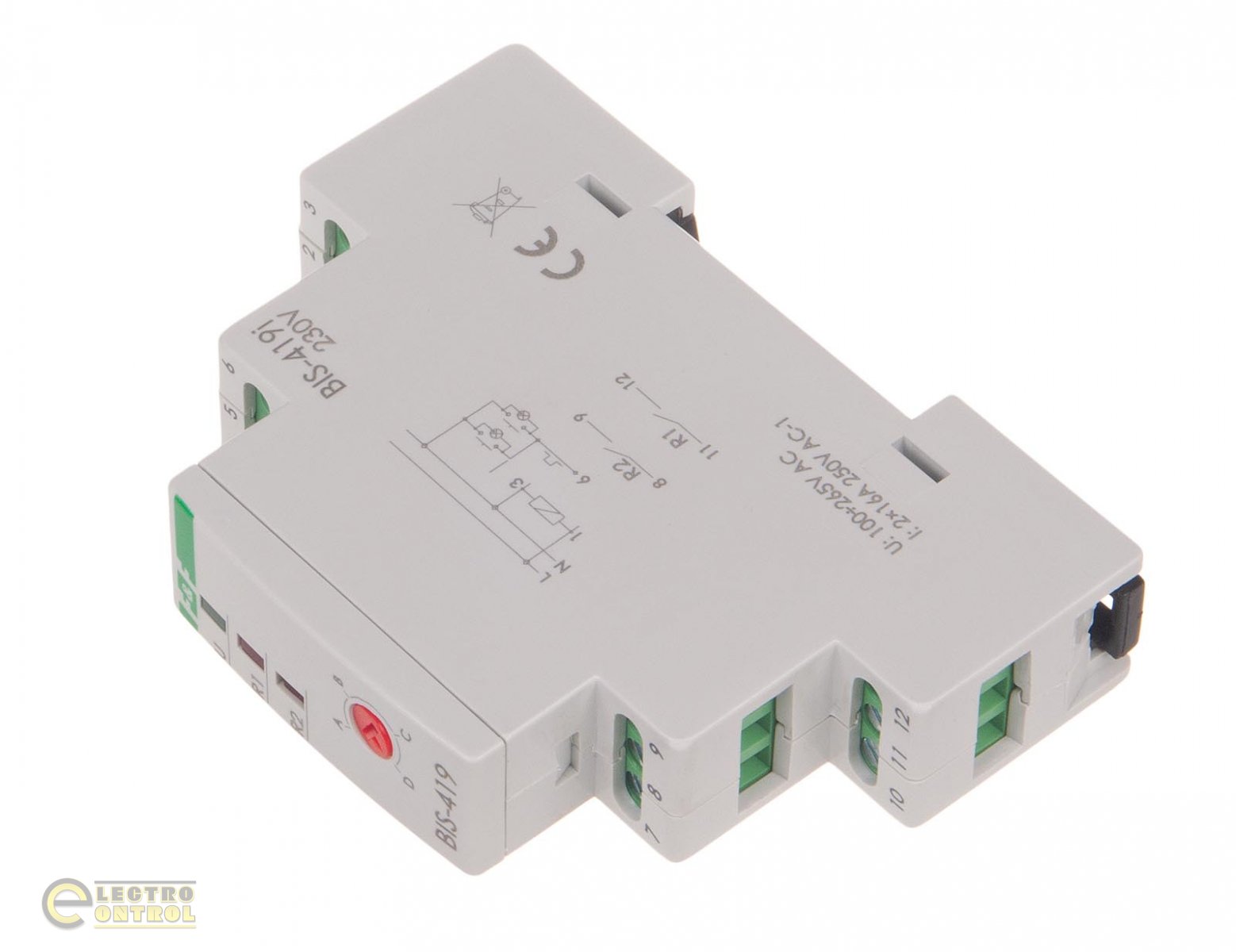

Импульсное бистабильное реле F&F BIS-419-LED 4 функции 230В

4-функции

• Напряжение питания: 230 В
• Максимальная нагрузка: 2 x 16 A (160 A / 20 мс)
• Монтаж: на DIN-рейку 35 мм
• Работает с выключателями с подсветкой.

Назначение:

Электронное бистабильное импульсное реле позволяет включать или выключать освещение или другое устройство из нескольких различных точек с помощью параллельно соединенных, однопозиционных (импульсных) выключателей.

Реле BIS-419 имеет две коммутационные секции и дает возможность включения в соответствии с выбранной последовательностью двух каналов освещения или другого оборудования из нескольких разных точек.

Принцип действия

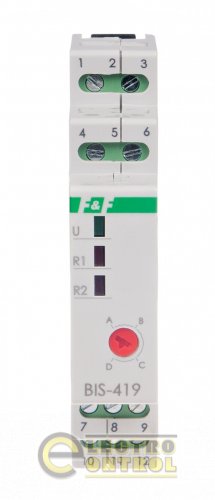

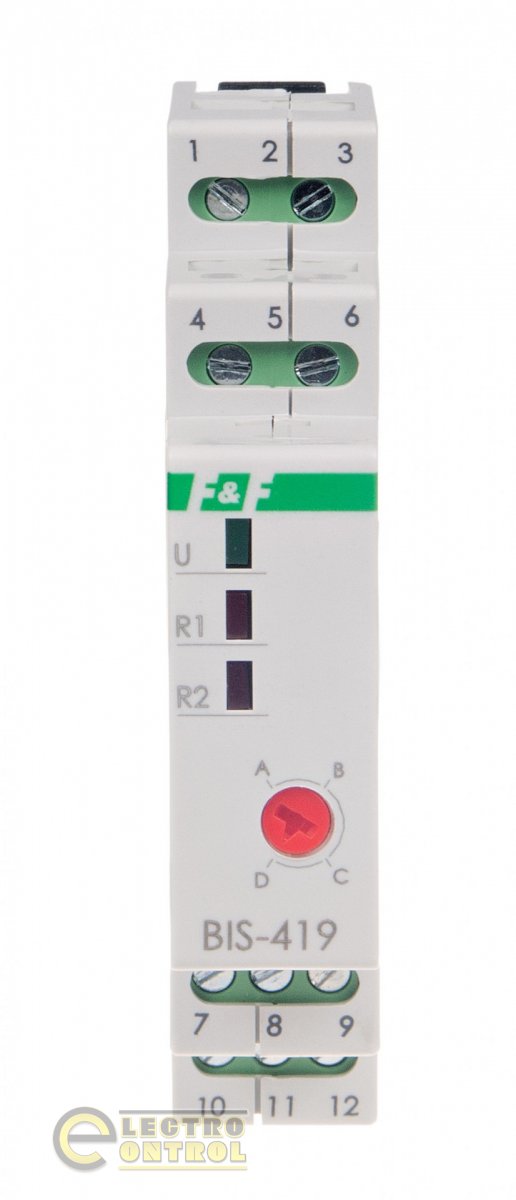

Питание реле отображается зеленым светодиодом U. Реле имеет два отдельных выхода R1 и R2. Состояние контактов (закрыт/открыт) меняется последовательно в соответствии с заданной программой. Контакты переключаются в следующее состояние после следующего импульса кнопки управления. Об активации контактов R1 и R2 сигнализирует загорание соответствующих красных светодиодов R1 и R2. После отключения питания контакты сбрасываются. После восстановления напряжения питания реле начинает работать с последовательности 0.
