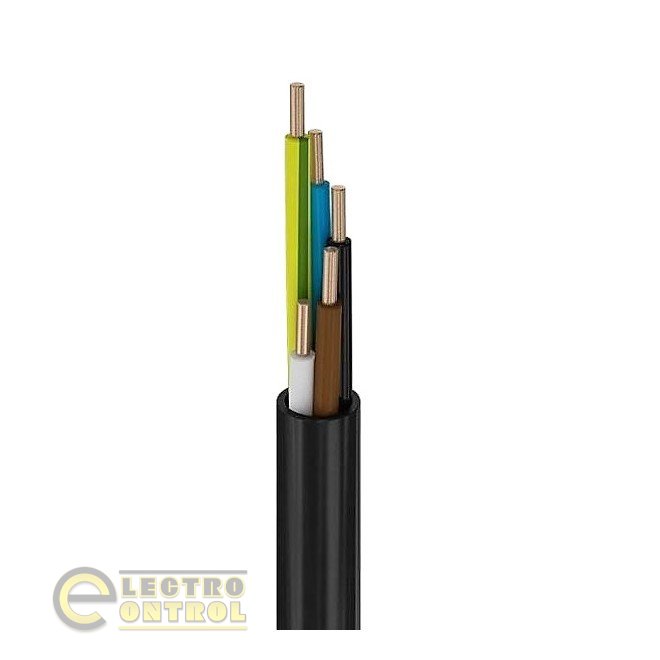

Кабель силовой ВВГнг KUc12-2550 Каблекс 5х50

Кабели силовые ВВГ, ВВГнг, ВВГнг-LS

КАБЕЛИ СИЛОВЫЕ С ЭКСТРУДИРОВАННОЙ ПЛАСТМАССОВОЙ ИЗОЛЯЦИЕЙ НА НОМИНАЛЬНОЕ НАПРЯЖЕНИЕ ДО 1 КВ ВКЛЮЧИТЕЛЬНО.

ВВГ - В помещениях и кабельных сооружениях при отсутствии опасности механических повреждений при эксплуатации. Не распространяет горение при одиночной прокладке.

ВВГнг - Аналогично кабелям ВВГ, на объектах, где предъявляются повышенные требования к нераспространению горения кабеля при групповой прокладке (в пучках).

ВВГнг-LS - Аналогично кабелям ВВГнг, на объектах, где выдвигаются повышенные требования к низкому выделению дыма и коррозионно-активных газов при горении и тлении.

Пожарная безопасность

ДСТУ 4809:

• без индексов «нг» и «нг-LS» - ПБ 100000000
• с индексом «нг» - ПБ 120000000
• с индексом «нг-LS» - ПБ 122111000

Расшифровка кабелей

ВВГ, ВВГнг, ВВГнг-LS

• Отсутствие буквы «А» в начале - медные токопроводящие жилы;
• В - изоляция из ПВХ-пластиката (винила);
• В - оболочка из ПВХ-пластиката (винила);
• Г - отсутствие брони (голый);
• нг - нераспространяющий горение при групповой прокладке;
• LS(нгд) - низкое дымогазовыделение при горении и тлении.

Эксплуатационные показатели

• Диапазон рабочих температур, °С: -50°С до +50°С
• Температура прокладки и монтажа кабеля, не ниже: -15 °С
• Относительная влажность воздуха кабеля при температуре до +35°С: до 98%
• Минимальный радиус изгиба при прокладке кабеля:
  • одножильные и многожильные с секторными жилами - 10 наружных диаметров,
  • многожильные с круглыми жилами - 7,5 наружных диаметров.
• Температура нагрева жил кабеля, °С:
  • длительно допустимая: +70,
  • в режиме перегрузки: +80,
  • при токах короткого замыкания: +160.
• Минимальный срок службы: 30 лет.
• Гарантийный срок эксплуатации: 5 лет.

Конструкция

Силовой кабель типа ВВГ изготавливается круглой формы с общим сечением медных токопроводящих жил от 1,0 мм² до 800 мм² в оболочке черного цвета.
