Характеристики

  • Категория: 7
  • Тип: S/FTP
  • Оболочка: LSZH
  • Страна регистрации бренда : Украина
  • Страна производитель товара: Украина

Сфера применения

Кабель многожильный и симметричный парной скрутки для цифровой связи:

  • Марки Cat. 7 S/FTP 4x2x23 AWG LSZH предназначен для структурированных кабельных сетей при одиночной прокладке и прокладке в пучках внутри зданий, сооружений, аппаратуры, при эксплуатации на частотах до 600 МГц, 10 Гбит/с 10 Gigabit Ethernet, в условиях повышенных электромагнитных воздействий и там, где требуется низкое дымовыделение.

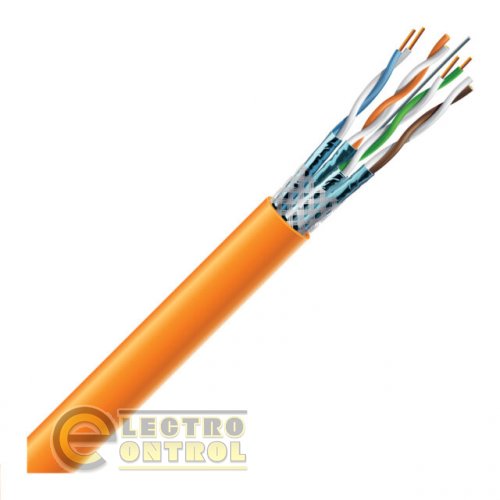

Конструкция

  • Токопроводящая жила: медная проволока 23 AWG (Ø 0,56 мм)
  • Изоляция: вспененный полиэтилен PE, маркировка изоляции цветовая
  • Экран (двойной): алюмополимерная лента
  • Медный луженый контактный провод: Ø 26 AWG
  • Экран: медный луженый провод в оплетке
  • Внешняя оболочка: LSZH/LS0H – безгалогенный компаунд, RAL 2003 оранжевый, 70 °C

Соответствие требованиям

  • ISO/IEC 11801-1, IEC 61156-5
  • EN 50288-4-1
  • ANSI EIA/TIA 568.2-D

Эксплуатационные характеристики

Температура эксплуатации кабеля:

  • При стационарной (неподвижной) прокладке — от -20º С до +60º С
  • При прокладке, монтаже и эксплуатационных изгибах — от 0º С до +50º С

Минимальный радиус изгиба:

  • При стационарной (неподвижной) прокладке — 4 диаметра кабеля
  • При прокладке, монтаже и эксплуатационных изгибах — 8 диаметров кабеля

Технические характеристики

  • Растягивающее усилие: макс. 100 Н
  • Сопротивление проводника: макс. 85 Ом/км
  • Омическая асимметрия жил в паре: макс. 2%
  • Сопротивление изоляции: мин. 5000 MΩ × км
  • Рабочая емкость: макс. 56 пФ/м
  • Емкостная асимметрия пар по отношению к земле: макс. 1600 пФ/км
  • Номинальная скорость распространения сигнала: 78–80%
  • Задержка распространения сигнала: макс. 537 нс/100 м
  • Смещение задержки при 100 МГц: 25 нс/100 м
  • Испытательное напряжение постоянным током между жилами, жилами и экраном в течение 1 мин: 1000 В
  • Рабочее напряжение (постоянный ток): макс. 72 В
